WIKA Руководство по эксплуатации моделей TR12, TC12 (Ex i)

14

4. Дизайн и принцип действия

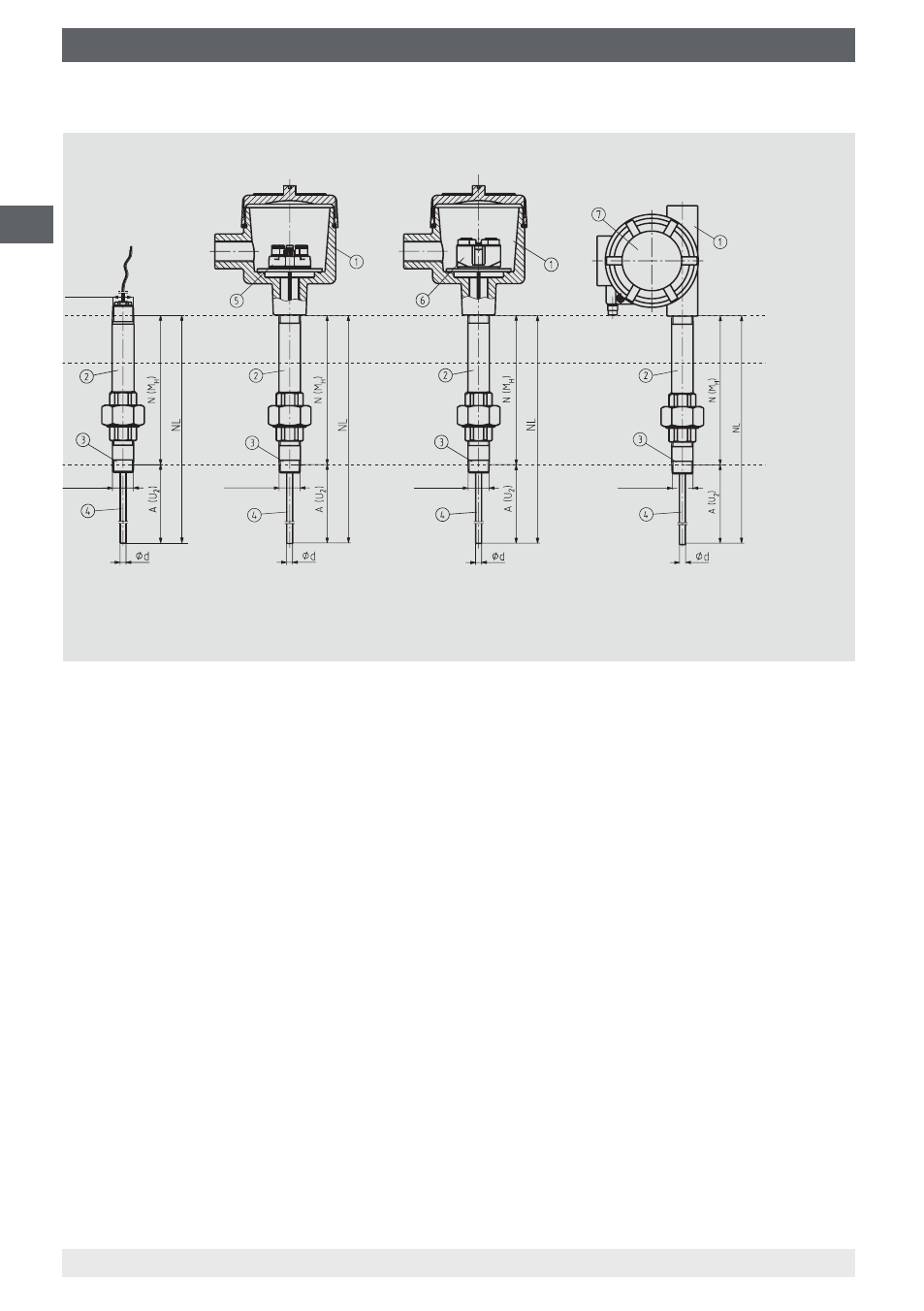

4.2 Техническое описание трех вариантов

TR12-B, TC12-B

Вариант 1

TR12-B, TC12-B

Вариант 2

TR12-B, TC12-B

Вариант 3

Резьба

TR12-M, TC12-M

Модуль

Резьба

Резьба

Резьба

Резьба

T4

T3

T1

T

неопределен

T4: (-50) -40 °C < T

a

< +85 °C

T3: (-50) -40 °C < T

a

< +150 °C

T1: (-50) -40 °C < T

a

< +300 °C

Обозначения:

Соединительная головка

Удлинительная шейка

Присоединение к защитной гильзе

Измерительная вставка

Клеммный блок

Преобразователь (опция)

Полевые преобразователи

14039769.01

Вариант 1:

Термометр оснащен сертифицированным корпусом со встроенным клеммным

блоком. Если термометр имеет маркировку II 2G Ex ia IIC T1-T6 Gb, то он

предназначен для использования в зоне 1. Если термометр имеет маркировку

II 1/2 G Ex ia IIC T1-T6 Ga/Gb, то он предназначен для использования с защитной

гильзой на границе зоны 0.

Вариант 2:

Термометр встроен в сертифицированный корпус с установленным электронным

блоком. Если термометр имеет маркировку II 2G Ex ia IIC T1-T6 Gb, то он

предназначен для использования в зоне 1. Если термометр имеет маркировку

II 1/2 G Ex ia IIC T1-T6 Ga/Gb, то он предназначен для использования с защитной

гильзой на границе зоны 0.

Вариант 3:

Термометр смонтирован на сертифицированном оборудовании (преобразователе).

Термометр имеет маркировку 2 G Ex ia IIC Tx Gb и предназначен для использования

в зоне 1 с защитной гильзой. Для потенциального использования на границе с

зоной 0 с защитной гильзой необходимо учитывать сертификаты и характеристики

соответствующего преобразователя.
