WIKA Руководство по эксплуатации моделей TR12, TC12 (Ex i) 16

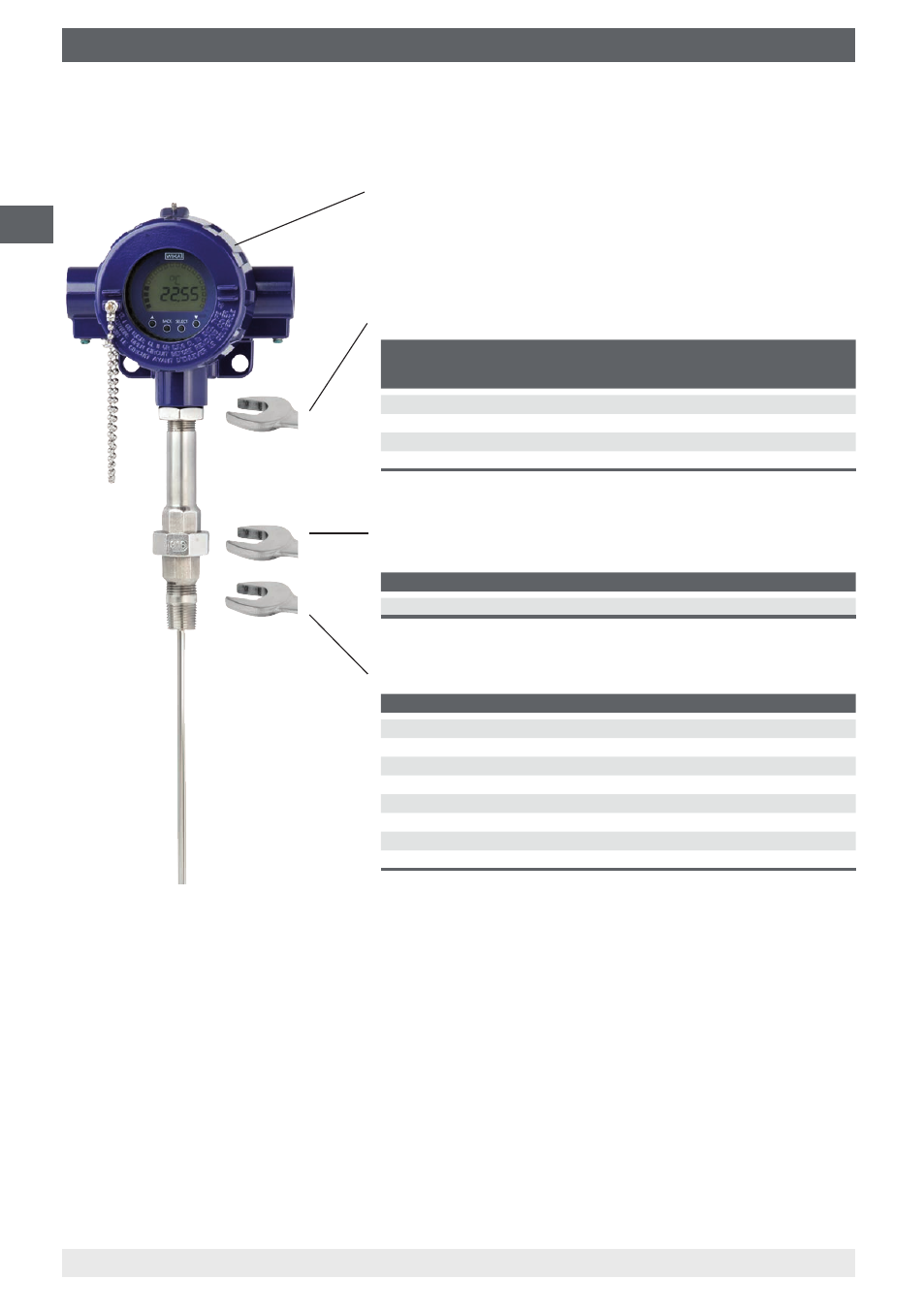

4.5 Моменты затяжки
Соединительная головка, может быть выбрана (пример)
Резьба Моменты затяжки в Нм
Материал соединительной головки
алюминий Нержавеющая сталь
1/2 NPT 32 35
3/4 NPT 36 40
M20 x 1,5, с контргайкой 1) 23 25
M24 x 1,5, с контргайкой 1) 27 30
1) только для версий с неразделимой удлинительной шейкой
Моменты затяжки между соединительной головкой и удли-
нительной шейкой
Моменты затяжки для присоединения к защитной гильзе
Моменты затяжки для присоединения к удлинительной
шейке
Резьба Моменты затяжки в Нм
R 1/2 1) 50 ... 60
1) только для версий с удлинительной шейкой “патрубок-муфта-патрубок”
Резьба Моменты затяжки в Нм
1/2 NPT 35
3/4 NPT 40
G 1/2 B 35
G 3/4 B 40
M14 x 1,5 25 ... 30
M18 x 1,5 35
M20 x 1,5 35 ... 40
M27 x 2 40 ... 45
■ Всегда ввинчивайте и вывинчивайте измерительный прибор только при
помощи ключа и в соответствии с предписанным моментом затяжки, используя
подходящий инструмент.
■ Правильный момент затяжки зависит от размеров соединительной резьбы и
использованного уплотнения (форма/материал).
■ При ввинчивании или вывинчивании измерительного прибора не прикладывайте
усилия к соединительной головке.
■ При ввинчивании измерительного прибора следите за тем, чтобы резьба не
перекашивалась.
4.6 Oбъем поставки
Сверьте комплектность поставки на соответствие отгрузочным документам и
условиям заказа.
4. Дизайн и принцип действия
