RUS
06/2014 R
US based on 09/2013 GB/D
WIKA Руководство по эксплуатации моделей TR12, TC12 (Ex i) 18
WARNING!
Термометры должны быть заземлены, если существует угроза появления
опасных напряжений на токоведущих частях (вызванные механическими
повреждениями, электростатическими разрядами или индукцией)!
6.1 Электрические подключения
Внимание!
■ Должны быть исключены повреждения кабелей, проводов, точек
подключения
■ Концы оголенных проводов должны быть оснащены наконечниками
(подготовка кабеля)
■ Необходимо учитывать как внутреннюю эффективную емкость, так и
индуктивность

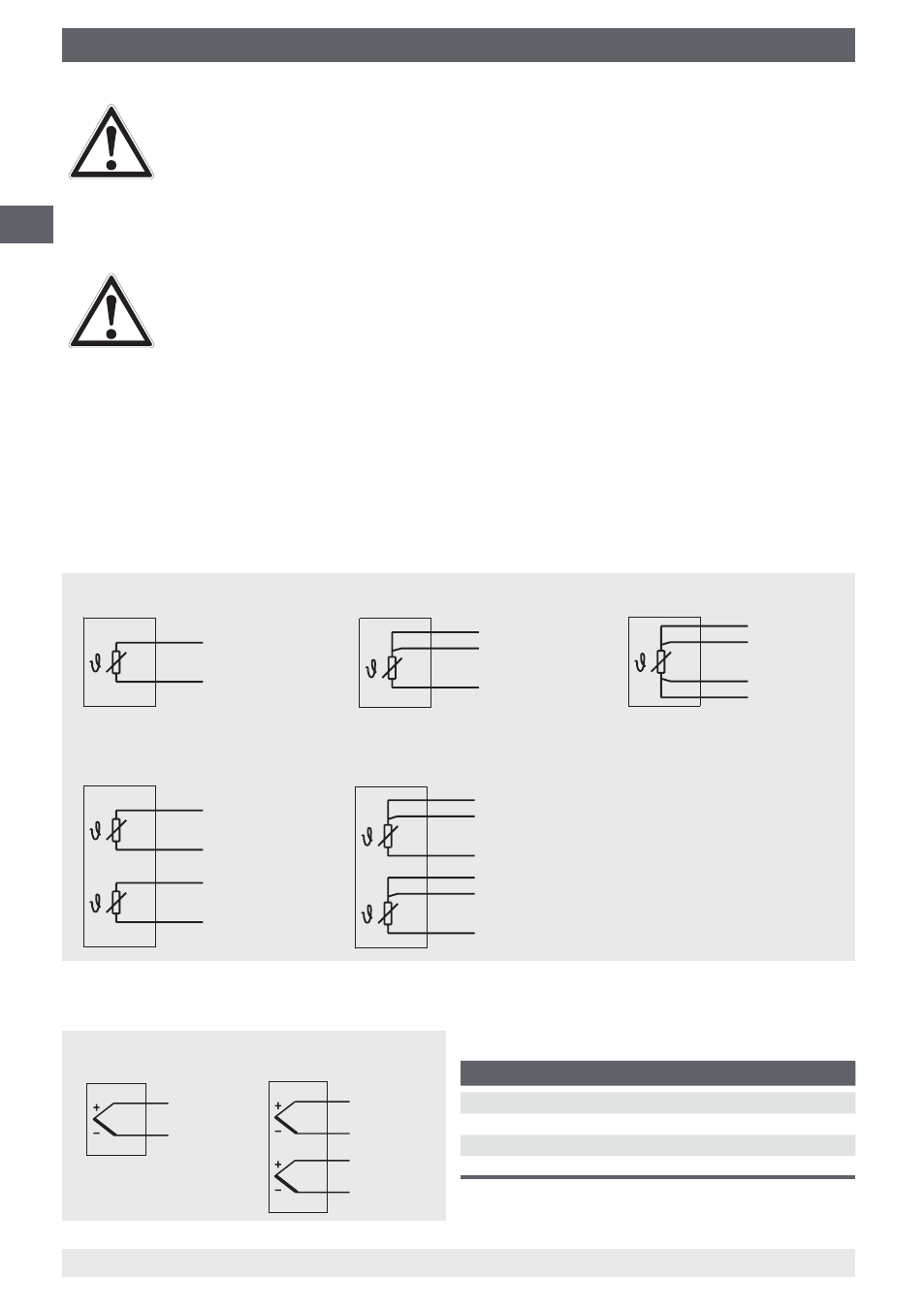

Электрическое подключение должно быть выполнено в соответствии с
представленными ниже подключениями чувствительного элемента:
Термометр сопротивления
1 x Pt100, 2-проводный 1 x Pt100, 3-проводный 1 x Pt100, 4-проводный
2 x Pt100, 2-проводный
красный
белый
белый
красный
2 x Pt100, 3-проводный
красный
белый
белый
красный
красный
желтый
белый
желтый
черный
белый
красный
черный
черный
красный
красный
3160696.01
3171966.01
Одиночная
термопара
Двойная
термопара
Цветовое обозначение кабеля
Тип ЧЭ Стандарт Положит. Отриц.
K DIN EN 60584 зеленый белый
J DIN EN 60584 черный белый
E DIN EN 60584 фиолетовый белый
N DIN EN 60584 розовый белый
Термопары
6. Ввод в эксплуатацию, эксплуатация
