RUS
06/2014 R
US based on 09/2013 GB/D
WIKA Руководство по эксплуатации моделей TR12, TC12 (Ex i) 8
TR12-M-AICZ
1 x Pt100 / A / 3 (W) -100 ... +450 °C
TÜV 10 ATEX 555793 X
II 2 G Ex ia IIC T3 ... T6 Gb
EN 60751
0158
WIKA Alexander Wiegand SE & Co.KG, D-63911 Klingenberg
Made in Germany 2013
WARNING: POTENTIAL ELECTROSTATIC CHARGING HAZARD!
11058N0T
TC12-B-AICZ
TÜV 10 ATEX 555793 X
II 2 G Ex ia IIC T3 ... T6 Gb
0158
11055YJV
WARNING: POTENTIAL ELECTROSTATIC CHARGING HAZARD!
1 x Typ K / 1 / . 0 ... +600 °C
Um = DC 30 V / Pm = 2 W
EN 60584-1
WIKA Alexander Wiegand SE & Co.KG, D-63911 Klingenberg
Made in Germany 2013
TR12-M-AICZ
1 x Pt100 / A / 3 (W) -100 ... +450 °C
TÜV 10 ATEX 555793 X
II 2 G Ex ia IIC T3 ... T6 Gb
EN 60751
0158
WIKA Alexander Wiegand SE & Co.KG, D-63911 Klingenberg
Made in Germany 2013
WARNING: POTENTIAL ELECTROSTATIC CHARGING HAZARD!
11058N0T
TC12-B-AICZ
TÜV 10 ATEX 555793 X
II 2 G Ex ia IIC T3 ... T6 Gb
0158
11055YJV
WARNING: POTENTIAL ELECTROSTATIC CHARGING HAZARD!
1 x Typ K / 1 / . 0 ... +600 °C
Um = DC 30 V / Pm = 2 W
EN 60584-1
WIKA Alexander Wiegand SE & Co.KG, D-63911 Klingenberg
Made in Germany 2013
2. Техника безопасности
Символы
Прочтите данное руководство по эксплуатации перед началом
монтажа и вводом измерительного прибора в эксплуатацию!
CE, Communauté Européenne
Прибор с этим знаком соответствует европейским директивам.
ATEX European Explosion Protection Directive
(„атмосфера“ = AT, „взрывоопасная“ = EX)
Измерительные приборы с этой маркировкой соответствуют требованиям
Директивы Европейского Союза 94/9/EC (ATEX) по взрывозащите.
Сенсор по стандарту
■ F Тонкопленочный резистор
■ W Проволочный резистор
Сенсор по стандарту
■ незаземленный
■ заземленный
Обозначения:
■ незаземленный
припаянный, незаземленный
■ заземленный
припаянный к гильзе (заземленный)
Модель
Год выпуска
A = измерительная вставка
B = термометр процесса
M = базовый модуль

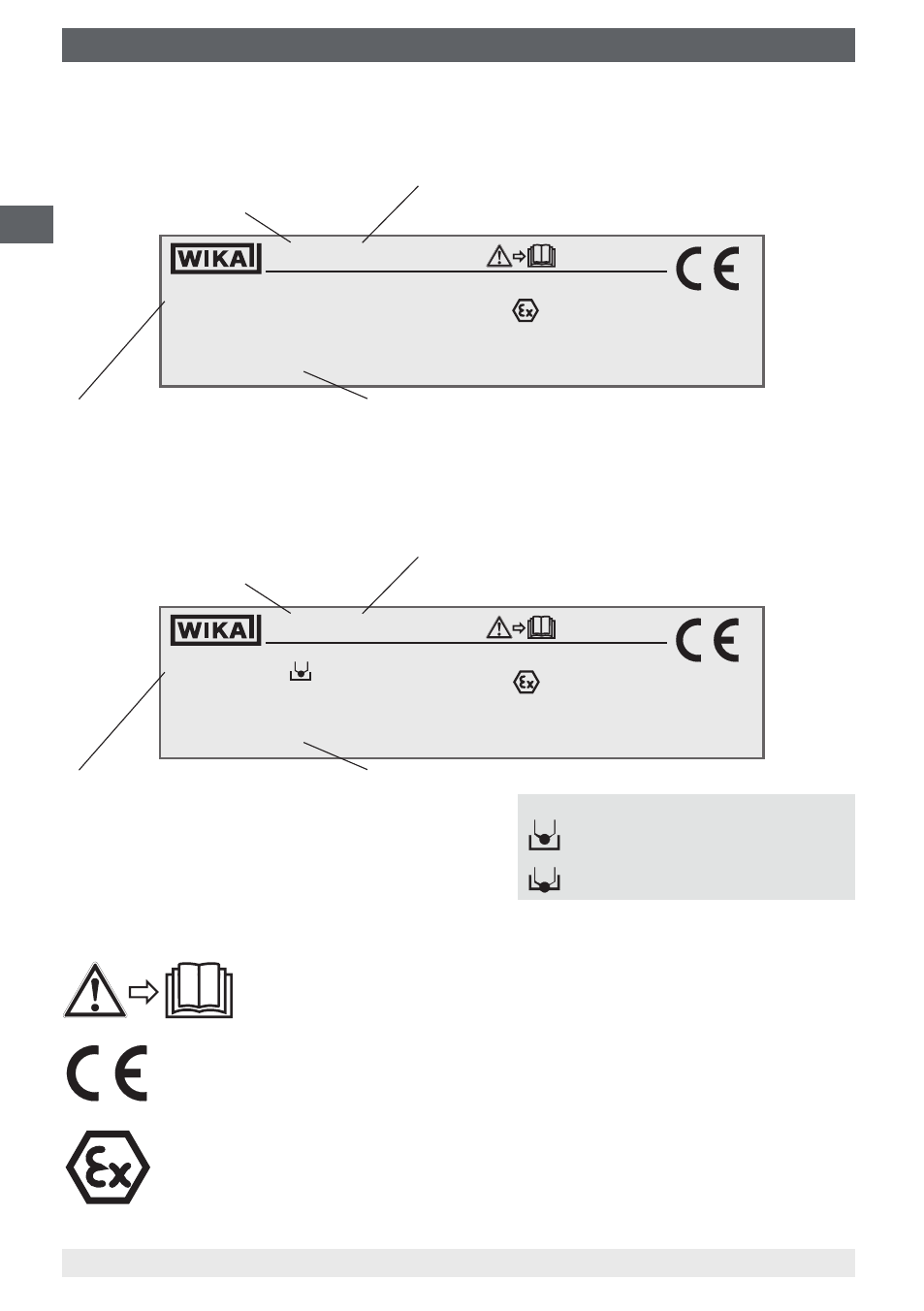

2.5 Этикета, маркировка безопасности
2.5.1 Этикетки для термометров сопротивления (пример)
2.5.2 Этикетки для термопар (пример)
Модель
Год выпуска
A = измерительная вставка
B = термометр процесса
M = базовый модуль
