64 Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Svenska
Innan montering
1. Säkerställ spänningsfrihet och trycklöshet.
2. Säkra anläggning mot återinkoppling.
3. Fastställ vriddonets rotationsriktning.
Montering
1. När kopplingen ( 5 ) redan är förmonterad
undersöker du om den har ett läge som
passar till din användning ( Fig. 6).
Kopplingen kan monteras med 90° vridning.
2. Montera den mekaniska kopplingen så som
det behövs på axeln, på undersidan av
lägesställaren. Använd de två gängstiften
( 6 ; DIN 913 – M3x5) och insexnyckel,
nyckelstorlek (SW) 1,5 mm –
åtdragningsmoment 0,5 Nm ± 10 %.
3. Montera monteringsadaptern (exempel
2 ) med 4 fästskruvar ( 4 ) på
lägesställaren så att fästena är riktade i
rörledningsriktningen – åtdragningsmoment
1.5 Nm ± 20 %.
4. Rikta in lägesställarens axel ( 1 ) så att
drivenhetens vridområde ligger i
lägesställarens mätområde. Tänk här på
vriddonets rotationsriktning och den
integrerade potentiometerns mätområde
( Fig. 6).
5. Sätt lägesställaren med monteringsadapter
och koppling på vriddonet på sådant sätt att
kopplingens näsa ( 5 ) griper in i drivaxelns
spår ( 7 ).
6. Montera lägesställaren med
monteringsadapter på vriddonet med fyra
fästskruvar (
3 ) – åtdragningsmoment
3 Nm ± 20 %.

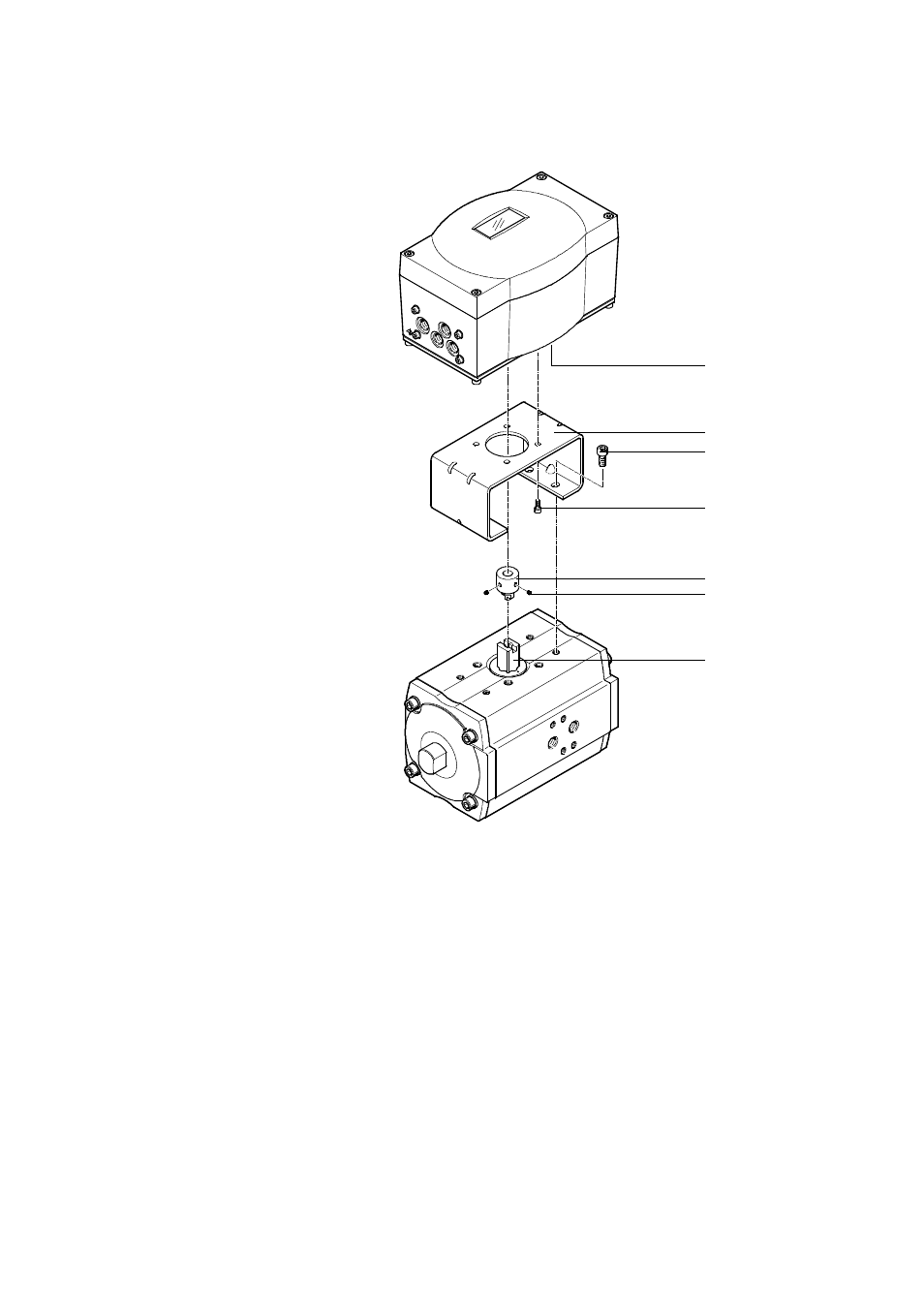

Fig. 7
1
2
3
4
5
6
7
