CMSX-P-S-A1-C-U-F1-D-...
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Русский 31
Направление открытия (OPEN)
Посредством параметра OPEN укажите, в каком направлении открывается арматурный клапан.
В случае правильной настройки на дисплее в качестве позиции распределителя (VP) будет показа-
но следующее:
– при полностью закрытом арматурном клапане: VP 0 %
– при полностью открытом арматурном клапане: VP 100 %.
Параметр OPEN влияет на направление вращения поворотного привода и отображаемую позицию
распределителя (VP), а тем самым – также на аналоговый сигнал на выходе фактического значе-
ния. Кроме того, он влияет на положение позиций limit1, limit2, lmt1 и lmt2. То, как открывается
арматурный клапан, – с нарастающим или спадающим сигналом заданного значения – определяет-
ся параметром DIRECT.
Направление сигнала (DIRECT)
Параметр DIRECT устанавливает направление сигнала для нарастания заданной позиции (SP).
Заданная позиция (SP) повышается с нарастающим или спадающим сигналом заданного значения.
Параметр действителен независимо от характера графика заданных значений. Например, при
линейном графике заданных значений параметр действует следующим образом:
1
Нарастающий сигнал заданного значения (increase)
Спадающий сигнал заданного значения (decrease)
2
0/4 мА
10 В 0 В
20 мА
1 Заданная позиция SP в [%] (setpoint
position)
2 Диапазон сигнала заданного значения –
пример (SPMIN = 0 %; SPMAX = 100 %)

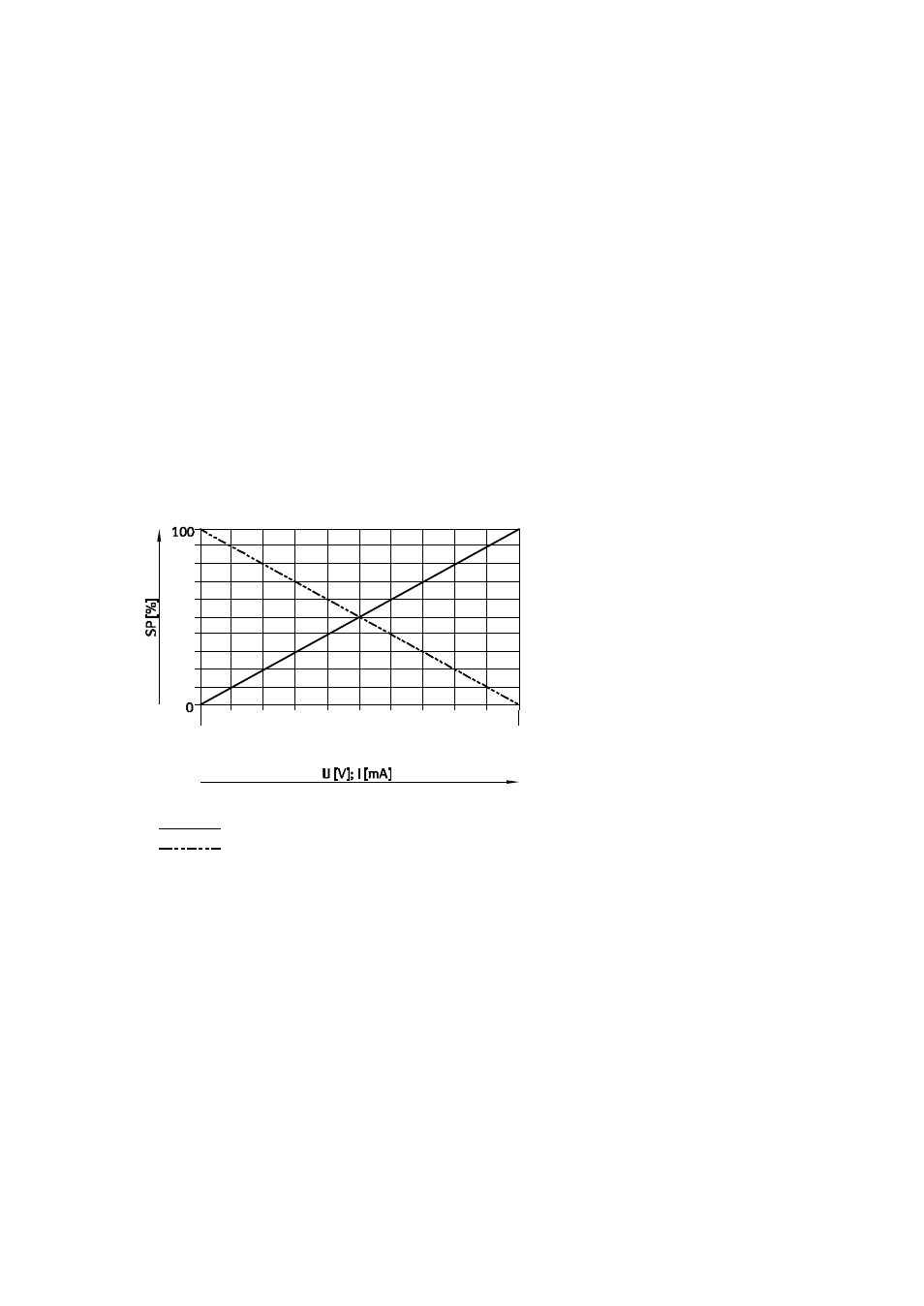

Fig. 18 Направление действия сигнала заданного значения на заданную позицию – пример
(здесь: линейный график)
Параметрами SPMIN и SPMAX можно при необходимости ограничить диапазон сигнала заданного
значения ( Tab. 17). На то, открывается или закрывается арматурный клапан, влияет параметр
OPEN.
