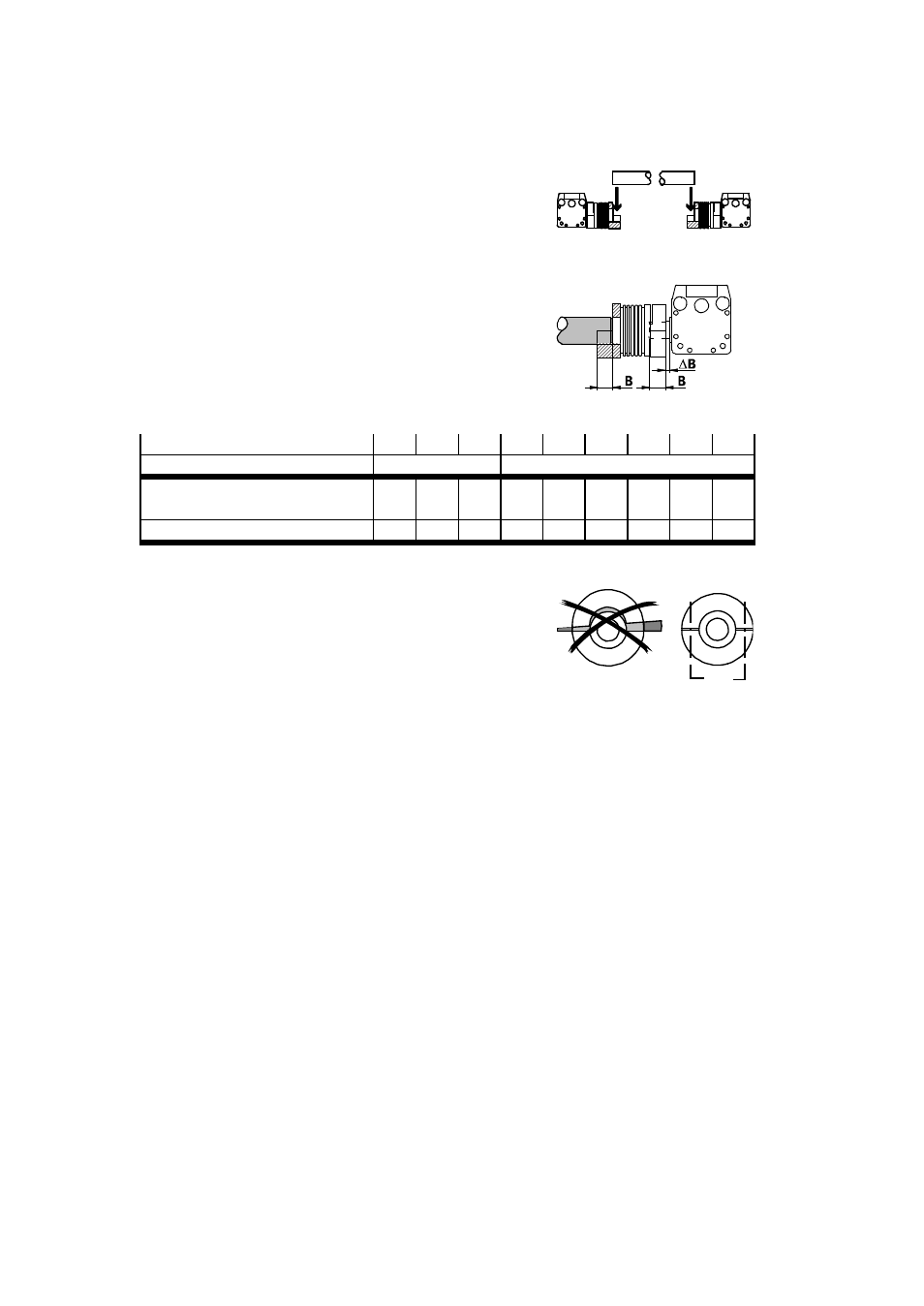

Установите соединительный вал в раскрытые муфты.
Fig. 18
•
Соблюдайте глубину установки B соединительного вала.
Слишком малую глубину установки можно компенсировать с
помощью поправочной величины (
∆B) за счет перемещения
муфты от положения упора в направлении вала.
При этом цапфа вала должна зафиксироваться в неразъем-
ной ступице, по меньшей мере, с величиной B.
Fig. 19
Типоразмер
25
40
63
50
70
A-70
80
120
185
Линейный привод
DGE
EGC/ELGA
Минимальная глубина
установки B
[мм]
10,2
13,1
21,6
10,2
10,2
13,1
13,1
21,6
26
Момент затяжки M
A
[Н·м]
4
8
50
4
4
8
8
50
120
Tab. 2
•
Закрутите винты муфты неразъемных ступиц с моментом
затяжки M
A
до упора (
Tab. 2).
•
Снова расположите половины кожуха, которые вы до этого
демонтировали, с помощью винтов муфты незакрепленными
на соответствующем месте.
•
Передвигайте привод y на середину хода приводов x.
Fig. 20
M
A
При смещении кареток:
•
Сдвиньте обе каретки в одну и ту же позицию привода.
Так вы снова компенсируете возможные перекосы.
•
Закрутите винты муфты разъемной ступицы с моментом затяжки M
A
(
Tab. 2) до упора.
Должен соблюдаться равномерный симметричный зажим.
