Festo – KSK – 1209c Svenska 27

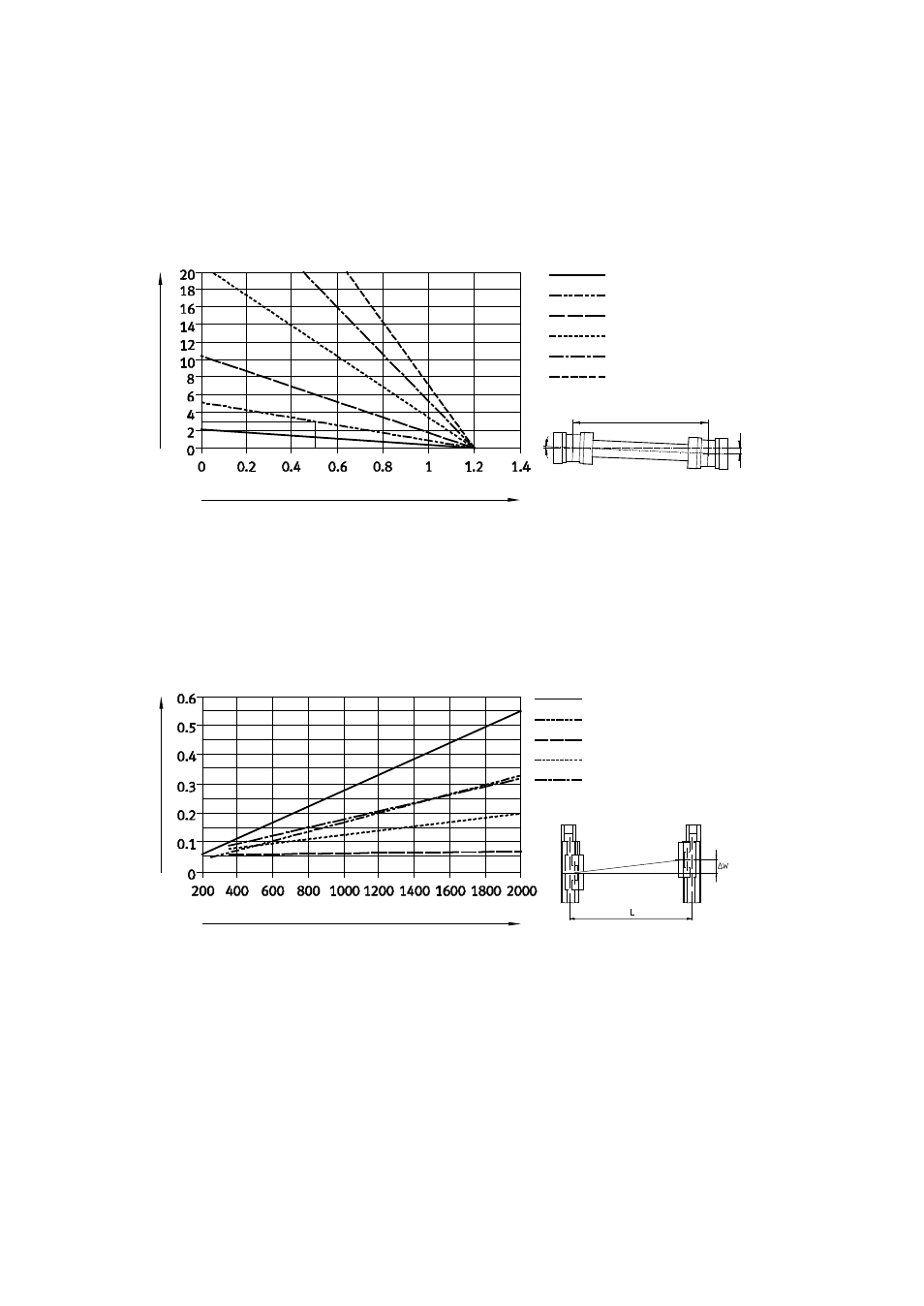

11 Karakteristik
11.1 Max. tillåten radialförskjutning vid vinkelförskjutning
A = 100 mm
A = 250 mm
A = 500 mm
A = 1 000 mm
A = 1 500 mm
A = 2 000 mm
ΔK
r
á
A
ΔK
r[
mm]
á [°]
Fig. 22
Exempel på avläsning:
(för längd A = 250 mm och vinkelförskjutning á = 0,5° är en radialförskjutning på maximalt ∆Kr = 3 mm
tillåten)
11.2 Max. tillåten statisk slidförskjutning vid tillåtet drivmoment
DGE-...-ZR
KSK-25 (Mmax = 2,6 Nm)
KSK-40 (Mmax = 9,7 Nm)
KSK-63 (Mmax = 42 Nm)
KSK-63 (M = 34 Nm)
KSK-63 (M = 25 Nm)
Δw
[mm]
L [mm]
Fig. 23
