EGSP/EGSK
Festo EGSP/EGSK 0901NH Đóññêèé
4
1

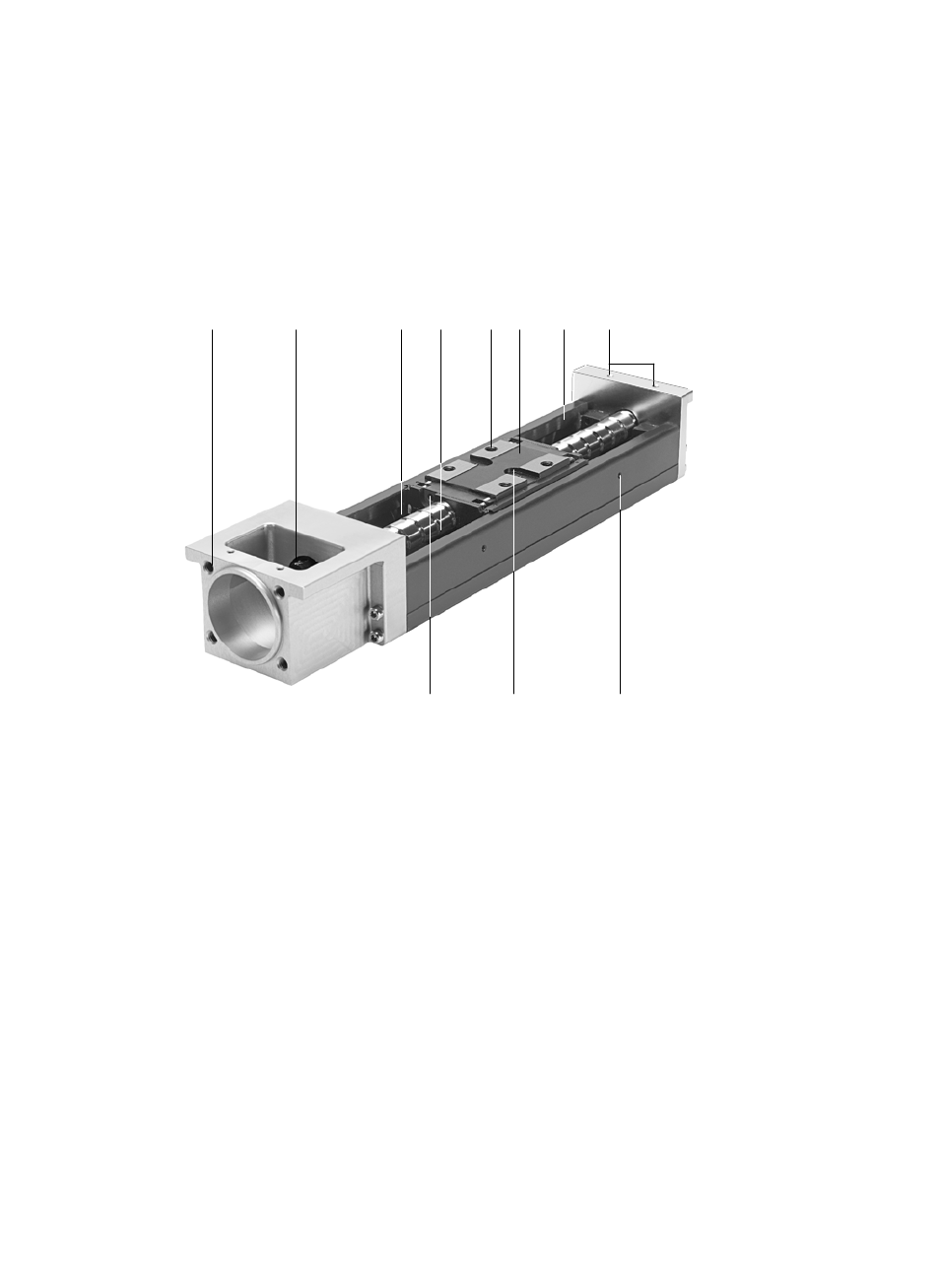

Органы управления и соединительные элементы
2
3
5
4
1
Рис. 1
7
6
8
9
aJ
aA
1
Крепежные резьбовые отверстия для
установки корпуса муфты (принадлежности)
2
Приводной вал
3
Шарико-винтовая передача
4
Крепежное отверстие для прямого монтажа
(на базовой поверхности)
5
Крепежные отверстия и центрирующие
элементы для монтажа нагрузки
6
Каретка
7
Базовый профиль со встроенной направляю-
щей качения
8
Крепежные резьбовые отверстия для крышки
(принадлежности)
9
Крепежные резьбовые отверстия для рейки
для датчиков (принадлежности)
aJ
Крепежная резьба для установки флага
датчиков (принадлежности)
aA
Место смазки шарико-винтовой передачи
и направляющей качения:
–
Ниппель для смазывания или отверстие
для смазки (для EGSK)
–
Отверстие для смазки (для EGSP)
