EGSP/EGSK
Festo EGSP/EGSK 0901NH 中文
27
S

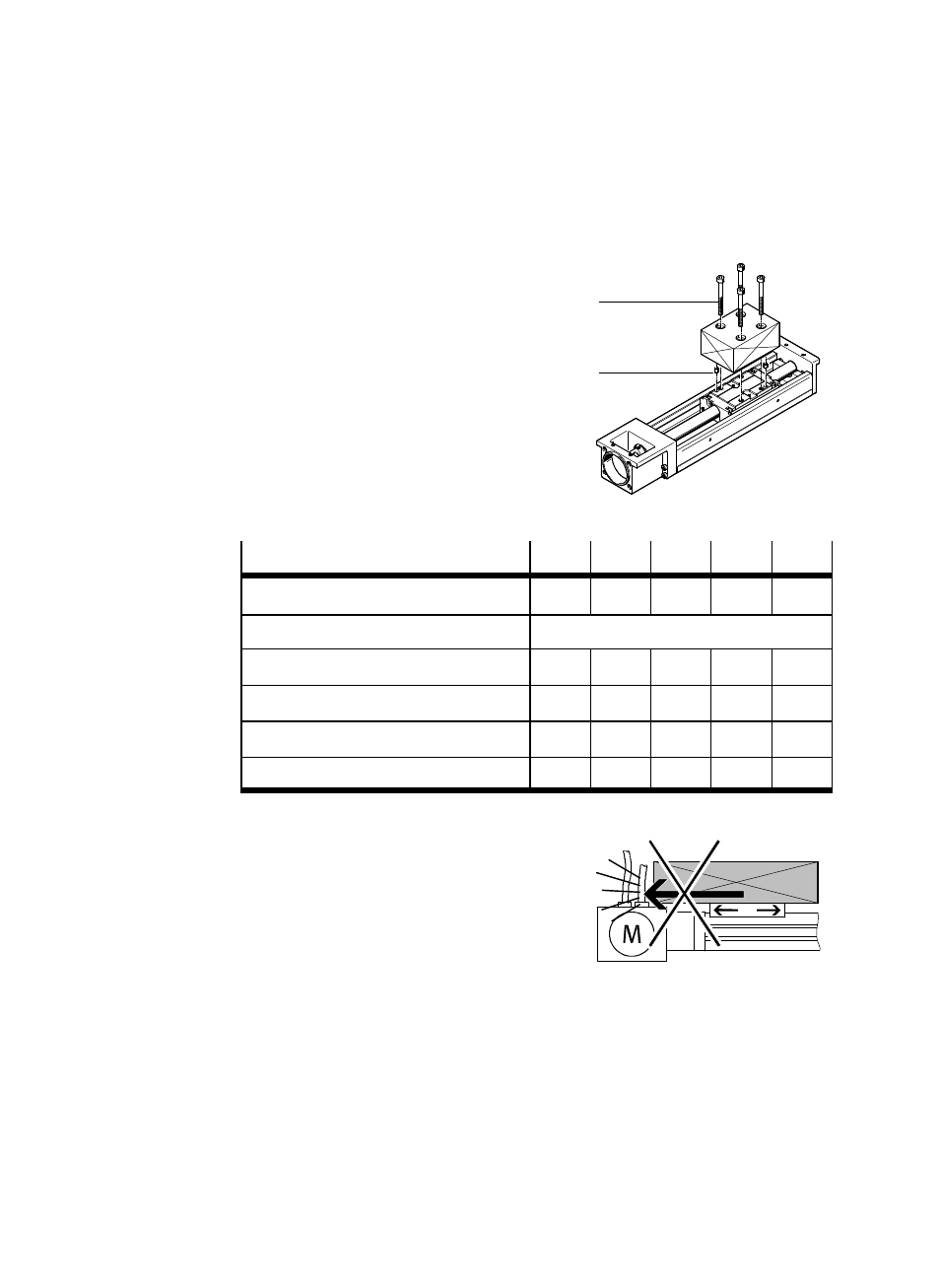

用 4 个螺丝(A),需要时用 2 个定位
元件(B)将工作负载固定在滑块上。
螺丝的旋进深度必须小于螺孔深度。
EGSP/EGSK-...
15
20
26
33
46
螺丝
(A)
M3
M3
M4
M5
M6
最大旋进深度
– EGSK
[mm]
4
4.5
6.5
8
12
– EGSP
[mm]
3
4
6
9
紧固扭矩
[mm]
1.2
1.2
2.9
5.9
9.9
定位套/定位销
(B)
ZBH-5
ZBS-2
ZBS-5
ZBS-4
ZBS-5
当负载的几何尺寸超出滑块纵向尺寸时:
S
要确保工作载荷不会撞到马达。
图 7
(A)
(B)
图 8
