5 Montering
5.1 Mekanisk montering
• Rör inte de skruvar och gängstift som inte uttryckligen tas upp i
denna bruksanvisning.
• Montera motorn på axeln enligt monteringshandledningen till
motormonteringssatsen som rekommenderas i katalogen.

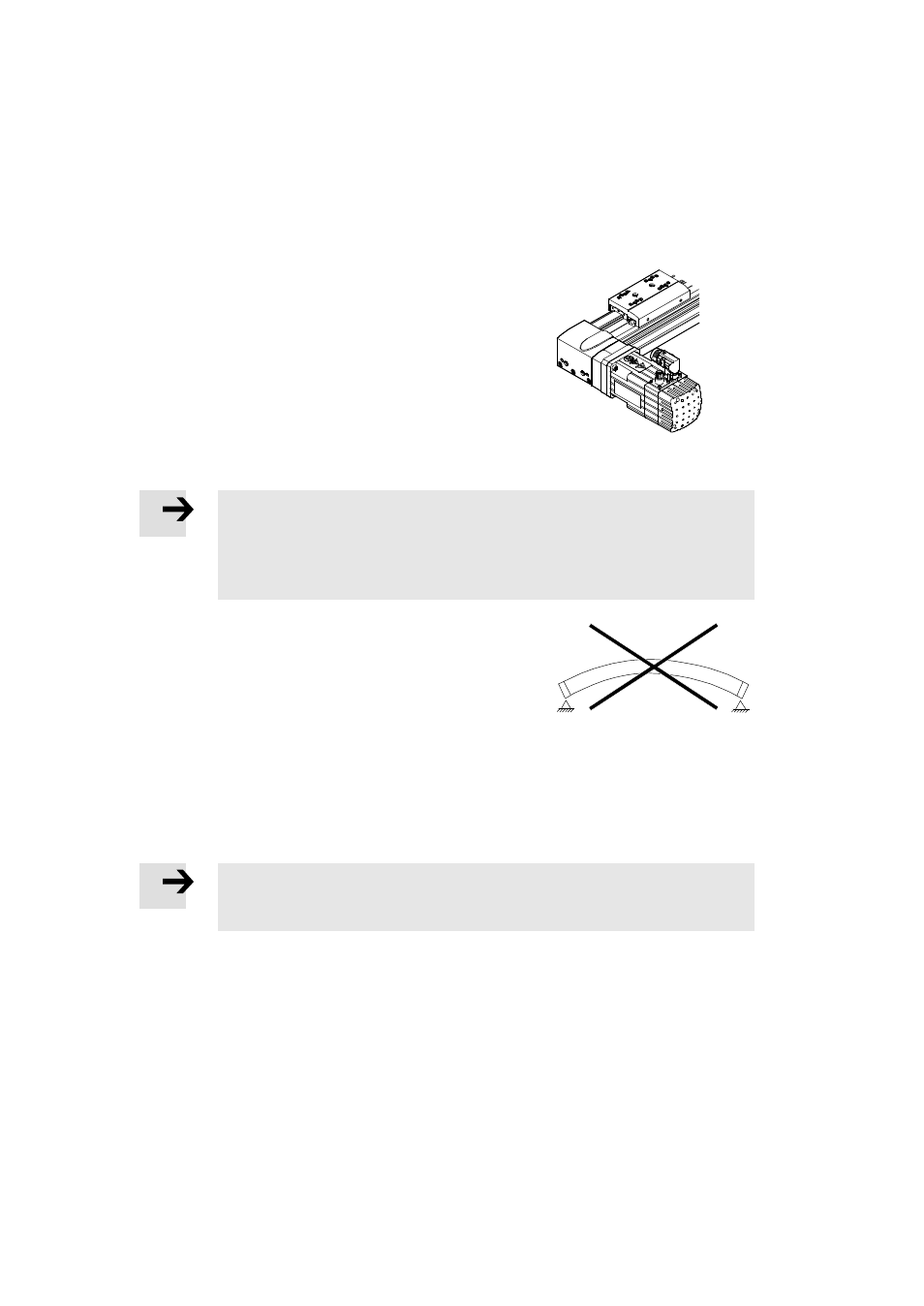

Fig. 3
5.1.1 Montera produkten
Information
För höga dragbelastningar leder till att gavelskruvarna lossnar.
• Fäst inte EGC-...-TB-KF endast på lagerkåpan via fotifästena, utan alltid även med
profilfästen eller spårmutterfästen ( Tab. 1).
På EGC-HD...-TB går det inte att fästa på lagerkåpan.
• Se till att monteringen görs utan förspänning och böjningar
(kontaktytans jämnhet:
≤ 0,05 % av slaglängden; max. 0,5 mm).
Vid portalpåbyggnader ska man dessutom tänka på att rikta
axlarna parallellt. Kontakta närmaste Festo-serviceavdelning för
närmare information.
Fig. 4
• Placera EGC så att manöverdonen kan nås.
• Beakta det stödavstånd som krävs.
Diagrammen i kapitlet 13 “Karakteristik” visar stödavståndet som beräknas utifrån monteringsläget
och arbetslasten.
En funktionskontroll måste utföras varje gång angivna minimiavstånd överskrids.
Information
Olämpliga monteringsvarianter kan skada EGC.
• Se till att fästelementen befinner sig utanför slidens rörelseområde.
• Fäst EGC.
