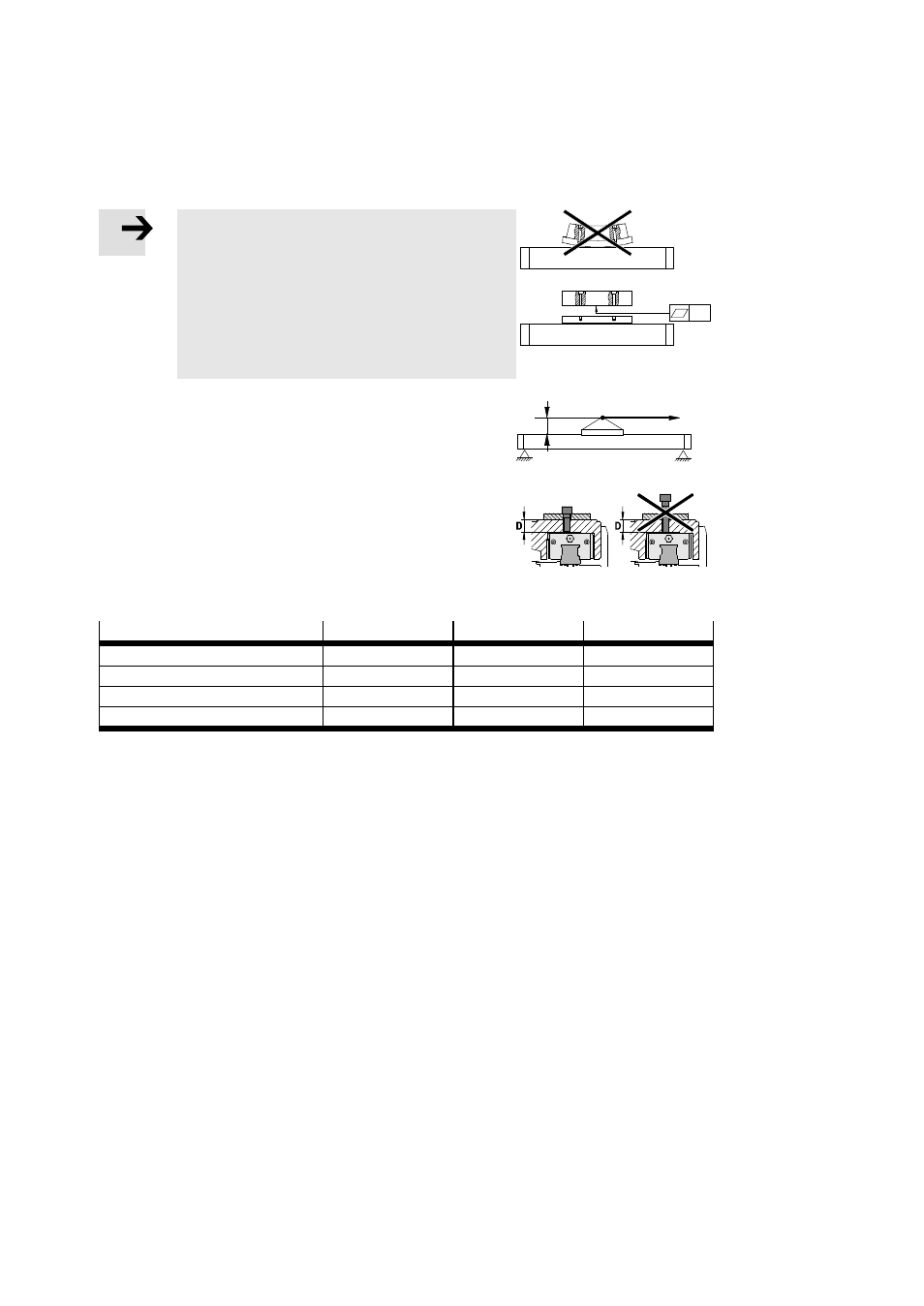

5.1.2
Montering av arbetslasten
Vid hårda och styva arbetslaster (t.ex. stål):
Information
Om aluminiumåkvagnen böjs mot en krökt arbetslast
reduceras styrningens livslängd.
•
Se till att arbetslastens monteringsyta har en
jämnhet på t ≤ 0,01 mm.
Om en extra åkvagn används måste eventuella
höjdskillnader utjämnas.
Fig. 5
t
•
Placera arbetslasten så att tippmomentet som uppstår ur
kraften F (parallellt med den rörliga axeln) och hävarmen “a”
förblir lågt.
Fig. 6
a
F
•
Fäst arbetslasten på åkvagnen med skruvar och
centreringshylsor.
•
Se till att åtdragningsmomenten och det max.
inskruvningsdjupet D beaktas.
Fig. 7
Storlek
18
25
40
Skruv (sidan/översida)
M5
M6
M6
Max. inskruvningsdjup D
[mm]
8,4
9,5
10
Centrering (H7)
[mm]
∅ 9
∅ 9
∅ 9
Åtdragningsmoment
[Nm]
5,9
9,9
9,9
Tab. 3
Vid arbetslaster med egen styrning:
•
Justera styrningarna för arbetslast och DGC-HD exakt parallellt.
På så sätt undviker man att styrningen överbelastas och slits onormalt.
