1

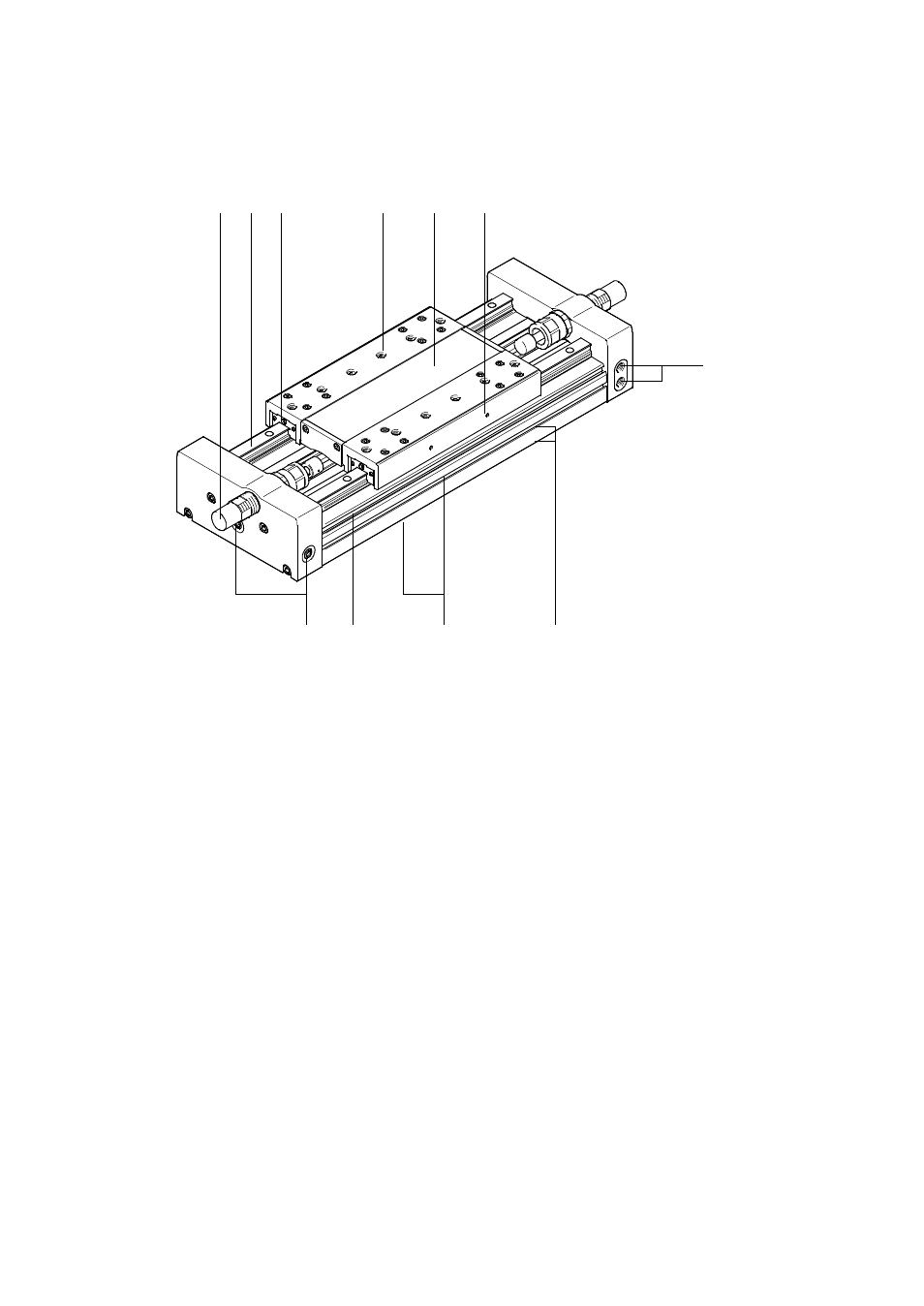

Manöverdon och anslutningar
1
3
4
2
5
6
7
8
9
aJ
aA
1 Stötdämpare (2x)
2 Skenstyrning (2x)
3 Smörjnippel för kullager (4x)
4 Gänga och centrering för infästning av
arbetslast (12x)
5 Åkvagn
6 Gänga för givarkam (tillval) (båda sidor, 2x)
7 Tryckluftsanslutningar
8 Yta för profilfäste
9 Spår för montering med spårmutter och
tillbehör (båda sidor)
aJ Spår för lägesgivare (båda sidor)
aA Tryckluftanslutningar med blindpluggar
Fig. 1
2
Funktion och användning
Genom växelvis påluftning av tryckluftsanslutningarna sätts den inre löparen i rörelse i cylinderröret.
Åkvagnen
5 följer med i rörelsen genom en stel förbindelse. Det spår i cylinderröret som krävs för
detta täcks med ett täckband. Åkvagnen löper på en kullagrad skenstyrning. Åkvagnens
referensposition kan avläsas med hjälp av lägesgivare i spåren
aJ.
