Справочное руководство по органам
управления
1
Переключатель режима ожидания/
включения (Í/I)
Нажмите для переключения устройства из
активного режима в режим ожидания или
обратно. В режиме ожидания устройство
продолжает потреблять незначительное
количество энергии.
2
Регулировка громкости звука
3
Выберите источник
“TV”
!# “BD/DVD”
4
Светодиодные индикаторы состояния
(> 14, 15)
A
Индикатор источника звука
B
Индикатор режима четкого диалога
C
Индикатор эффекта живого звука
D
Индикатор Dolby Virtual Speaker
E
Индикатор аудиоформата
5
Датчик сигнала ДУ
Рабочий диапазон пульта ДУ
Расстояние:
В пределах приблиз. 7 м
Угол:
Приблизительно 10
o
вверх и 30
o
вниз, 30
o
влево и вправо
6
Кнопка включения/выключения
низкочастотного динамика
7
Индикатор WIRELESS LINK
1
Док-разъем для цифрового передатчика
(> 12)
2
Разъем AC IN (> 13)
3
Разъем Ir SYSTEM
(Только для подключения поставляемого
ИК-ретранслятора. (> 21))
4
Разъем HDMI AV OUT (> 11)
5
Разъем OPTICAL DIGITAL AUDIO IN (> 11)
6
Разъем HDMI AV IN (> 12)

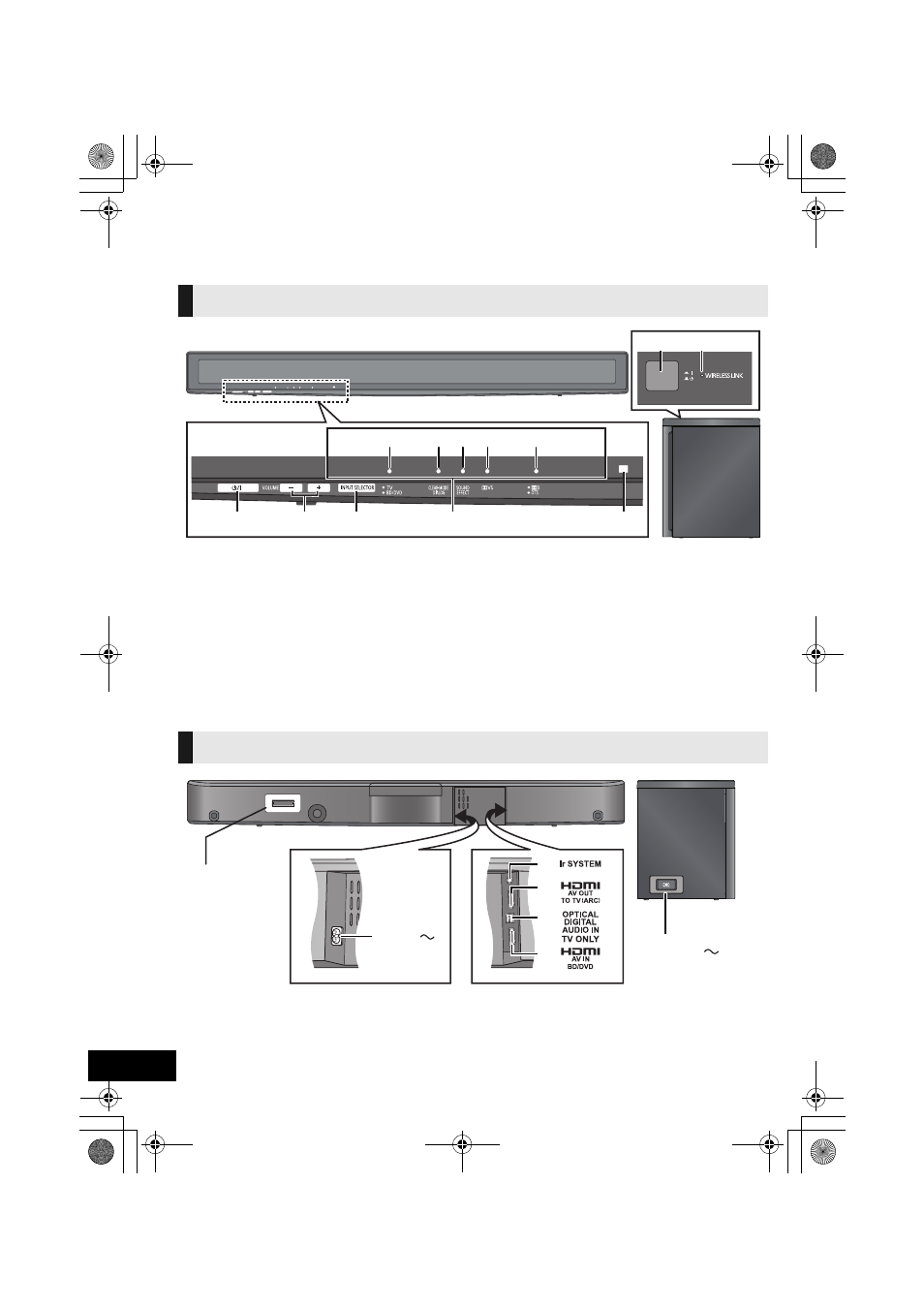

Это устройство и активный низкочастотный динамик (Спереди)
6
7
1
2
3
5
4
Это устройство и активный низкочастотный динамик (Сзади)
2
AC IN
3
4
5
6
2
AC IN
1
DIGITAL
TRANSMITTER
DIGITAL TRANSMITTER
6
