Крепление устройства к стене – Инструкция по эксплуатации Panasonic SC-HTB500
Страница 26
26
6

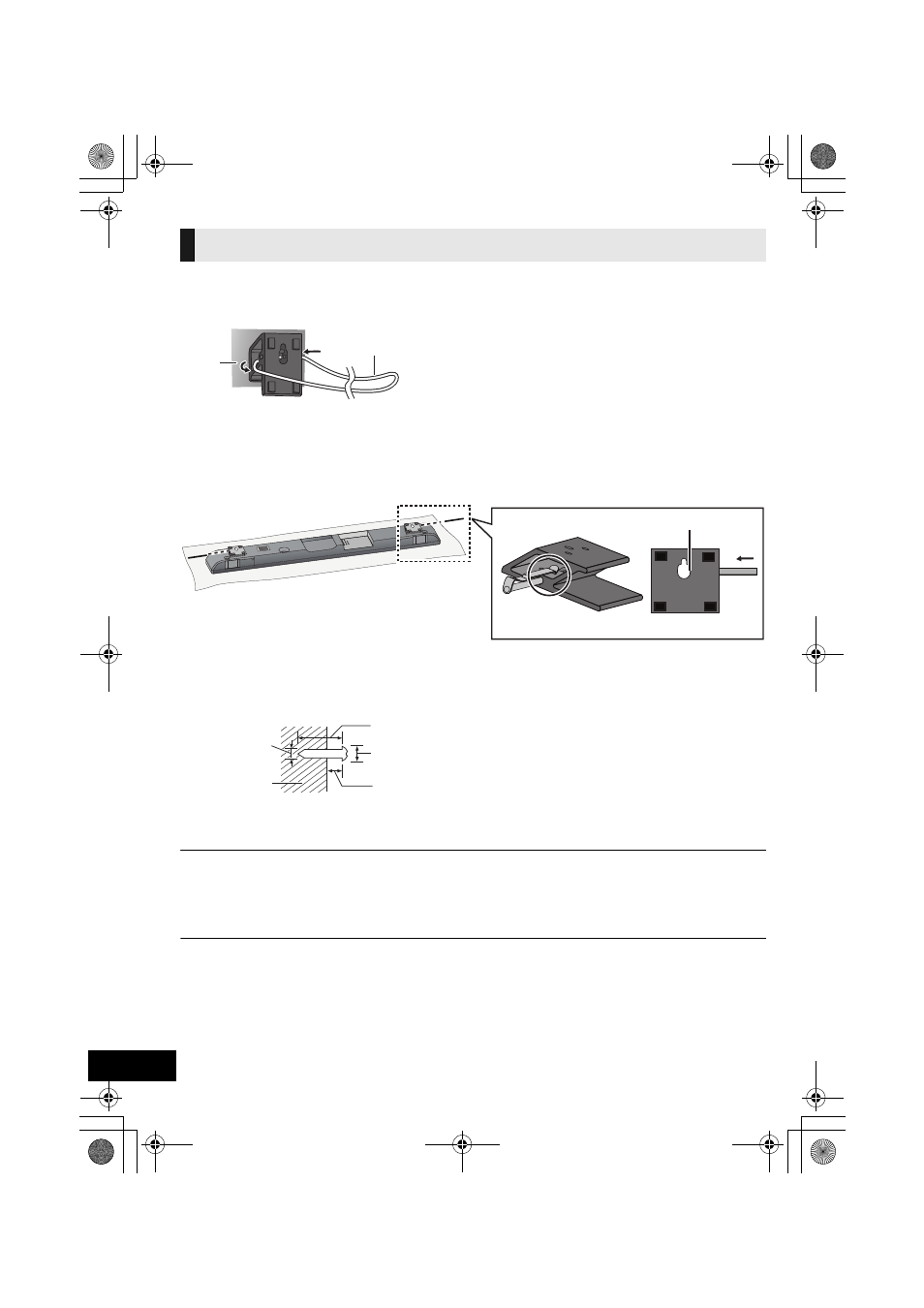

Протяните шнур (не входит в комплект поставки) сквозь кронштейн
настенного крепления.
≥ Используйте шнур, способный выдерживать нагрузку свыше 20 кг.
A Задняя панель устройства
B Страховочный шнур (не входит в комплект
поставки)
7
Закрепите фиксаторы в кронштейне настенного крепления.
≥ Фиксаторы служат для закрепления кронштейнов настенного монтажа на шурупах, которыми
крепится данный аппарат, предотвращая таким образом падение аппарата с шурупов.
≥ Храните фиксаторы в недоступном для детей месте во избежание проглатывания.
≥ Вставьте фиксаторы в кронштейны как, показано на рисунке ниже.
≥ Убедитесь, что фиксатор не зацепился за страховочный шнур.
A Не вставляйте фиксаторы дальше данной точки.
8
Вкрутите 2 винта (не входят в комплект поставки) в отверстия,
выбранные на 4-м этапе.
A Не менее 30 мм
B
‰4,0 мм
C
‰7,8 мм до ‰9,4 мм
D Стена
E 5,0 мм до 6,0 мм
≥ Соблюдайте осторожность во время крепления устройства к стене. Прежде чем вешать
устройство, убедитесь, что в стене отсутствуют электрические кабели или трубы.
≥ Опасность проглатывания. Храните винты в недоступном для детей месте.
≥ Используйте для крепления устройства к стене только доступные в продаже винты с наружным диаметром
‰4,0 мм, соответствующие материалу стены (дерево, стальная рама, бетон и т. д.), которые способны
выдерживать нагрузку свыше 20 кг каждый.
≥ Стена в выбранной точке установки винта должна выдерживать нагрузку свыше 20 кг.
≥ Неправильное крепление может привести к повреждению стены и самого устройства.
Крепление устройства к стене
26
