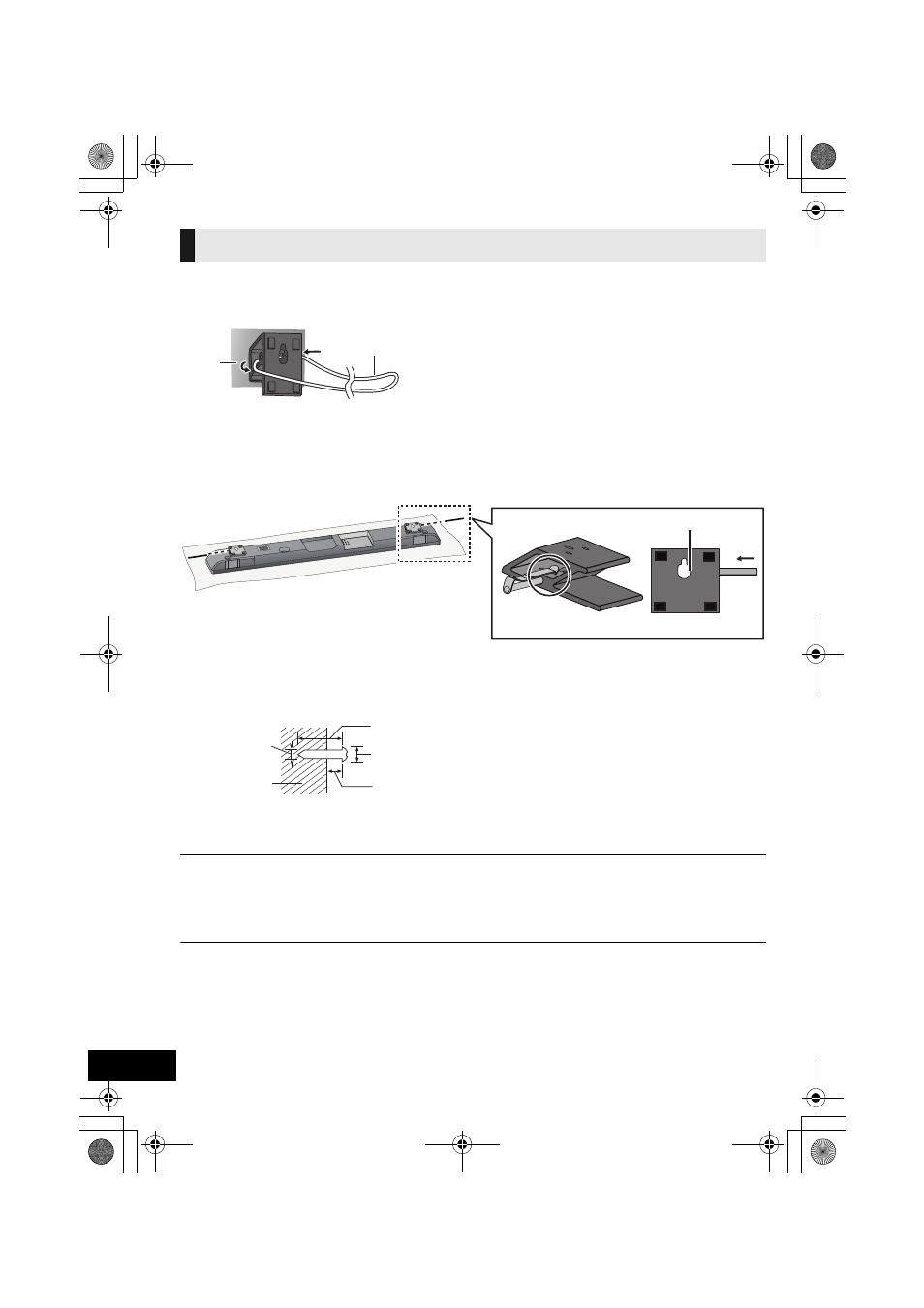

Протягніть шнур (не постачається в комплекті) крізь кронштейн для
настінного монтажу.
≥ Використовуйте шнур, що здатен утримати понад 20 кг.
A Ззаду апарата
B Шнур, що запобігає падінню (не постачається
в комплекті)
7
Закріпіть фіксуючі штифти в кронштейні настінного монтажу.
≥ Фіксатори призначені для фіксації кронштейнів настінного монтажу на шурупах, до яких
приєднано цей апарат. Таким чином, вони запобігають падінню апарата з шурупів.
≥ Тримайте фіксуючі штифти в місцях, недосяжних для дітей, щоб діти їх не проковтнули.
≥ Вставте фіксуючі штифти, як показано на рисунку внизу.
≥ Переконайтеся, що фіксуючий штифт не зачепиться за шнур, що запобігає падінню.
A Не вставляйте фіксуючий штифт далі, ніж ця точка.
8
Просуньте 2 гвинти (не постачається в комплекті) у місця гвинтового
з’єднання, визначені для кроку 4.
A Щонайменше 30 мм
B
‰4,0 мм
C
‰7,8 мм дo ‰9,4 мм
D Стіна
E 5,0 мм дo 6,0 мм
≥ Закріплювати апарат на стіні слід обережно. Переконайтеся, що в стіні немає електричних
проводів або труб, перш ніж підвішувати апарат.
≥ Небезпека проковтування. Зберігайте гвинти в недоступному для дітей місці.
≥ Обов’язково використовуйте наявні у продажу гвинти з номінальним діаметром ‰4,0 мм, що відповідають
матеріалу поверхні стіни (дерево, сталева конструкція, бетон тощо) і здатні витримати понад 20 кг кожен, для
закріплення апарата на стіні.
≥ Стіна в місці закріплення гвинтів має витримувати понад 20 кг.
≥ Неправильне прикріплення може призвести до пошкодження стіни й апарата.
Прикріплення апарата до стіни
