25
Инстр
укции
по у
становк
е
3
Выполните все необходимые подключения к устройству. (> 11)
≥ Подсоедините к устройству шнур питания от сети переменного тока, не подключая его к
розетке до завершения процедуры установки.
≥ Подробнее см. инструкции по эксплуатации данного устройства.
4

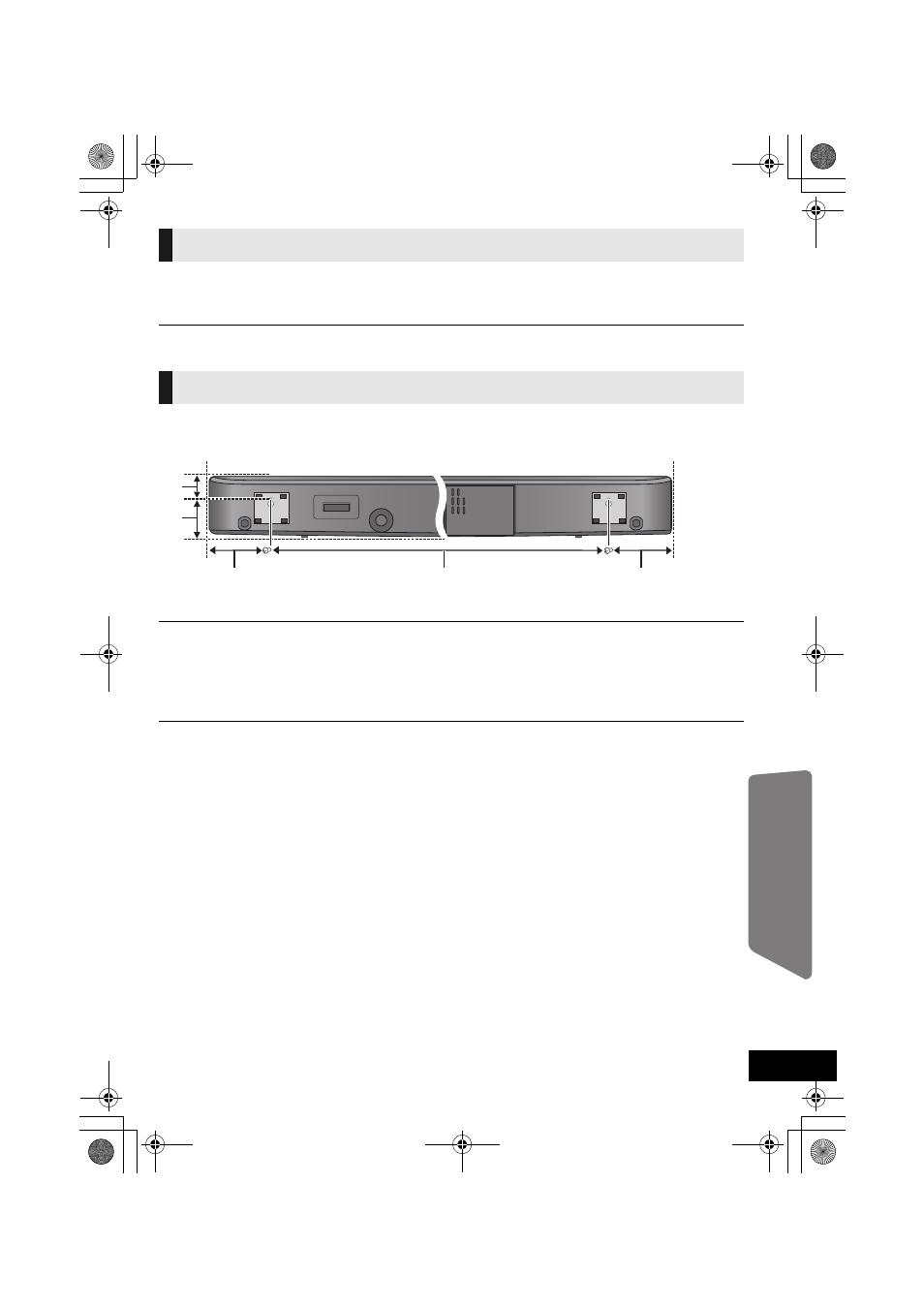

Используйте перечисленные ниже измерения для определения точек
крепления на стене.
A 36 мм
B 72 мм
C 108,5 мм
D 812 мм
≥ Расположите устройство таким образом, чтобы вокруг него оставалось свободное пространство: не менее 20 мм
сверху и 100 мм по бокам. В противном случае прикрепление устройства к стене окажется невозможным.
≥ Прежде чем сверлить стену, убедитесь, что над устройством имеется достаточно свободного места, а метки
отверстий для винтов располагаются на одном уровне.
≥ Используйте спиртовой уровень для проверки горизонтального расположения отверстий для винтов
относительно друг друга.
5
Проверьте выбранное место установки на прочность.
≥ Проверьте прочность стены в двух точках размещения винтов. Если в какой-либо из
выбранных точек стена не обладает достаточной степенью прочности, обеспечьте
необходимое укрепление этих точек.
jМесто размещения винтов на стене должно выдерживать нагрузку свыше 20 кг.
Схемы подсоединения
Размещение
25
