8
RQ
TX13
04
P
У
CC
K
ИЙ
≥ Чтобы прослушать звук ТВ на звуковой системе, подключите
оптический цифровой аудиокабель, HDMI § -кабель или
аудиокабель.
Информацию о настройках, необходимых для вывода
аудиосигнала, см. в инструкции по эксплуатации соответствующих
устройств.
§ Только при подключении к ARC-совместимому телевизору.
Подробные сведения см. в “Подключение при ARC-совместимом
телевизоре”. (B ниже)
Данное подключение обеспечивает наилучшее качество картинки.
VIERA Link “HDAVI Control”
Если ваш телевизор Panasonic поддерживает функцию VIERA Link,
телевизором и домашним кинотеатром можно управлять синхронно
(B 15, Операции с подключенным телевизором).
≥ Используйте высокоскоростные кабели HDMI с логотипом HDMI (как
показано на обложке).
≥ Запрещается использовать кабели, несовместимые с HDMI.
≥ Рекомендуется использовать HDMI-кабели корпорации Panasonic.
Артикульные номера для заказа:
RP-CDHS15 (1,5 м), RP-CDHS30 (3,0 м), RP-CDHS50 (5,0 м), и т.д.
≥ Не подключайте видео через видеомагнитофон.
Из-за установленной защиты от копирования картинка может
неправильно отображаться.
≥ После подключения оптического цифрового аудиокабеля или кабеля
HDMI § выполните настройки, соответствующие типу аудиосигнала,
воспроизводимого вашим цифровым оборудованием (B 11).
(При данном подключении может воспроизводится только сигнал в
формате Dolby Digital и PCM.)
∫ Подключение при ARC-совместимом телевизоре
≥ Подробную информацию смотрите в руководстве по эксплуатации
телевизора.
∫ Подключение без ARC-совместимого телевизора
Используйте подключение, когда необходимо вывести оригинальный
аудиосигнал объемного звучания с декодера STB и т. д. на это
устройство.
Соедините оптическим кабелем (в комплект поставки не входит)
разъем DIGITAL AUDIO IN OPTICAL главного устройства с
разъемом OPTICAL OUT вашего декодера STB.
≥ Если разъем DIGITAL AUDIO IN OPTICAL уже используется для
выхода телесигнала, переподключите выход телесигнала к
разъему AUX с помощью аудиокабеля.
При наличии различных источников аудиосигнала (таких как
проигрыватель Blu-ray, DVD-рекордер, видеомагнитофон и т.п.),
подключите их к имеющимся входам телевизора, а выход телевизора
должен быть затем подключен к разъему AUX, HDMI AV OUT
§ или DIGITAL
AUDIO IN OPTICAL главного устройства.

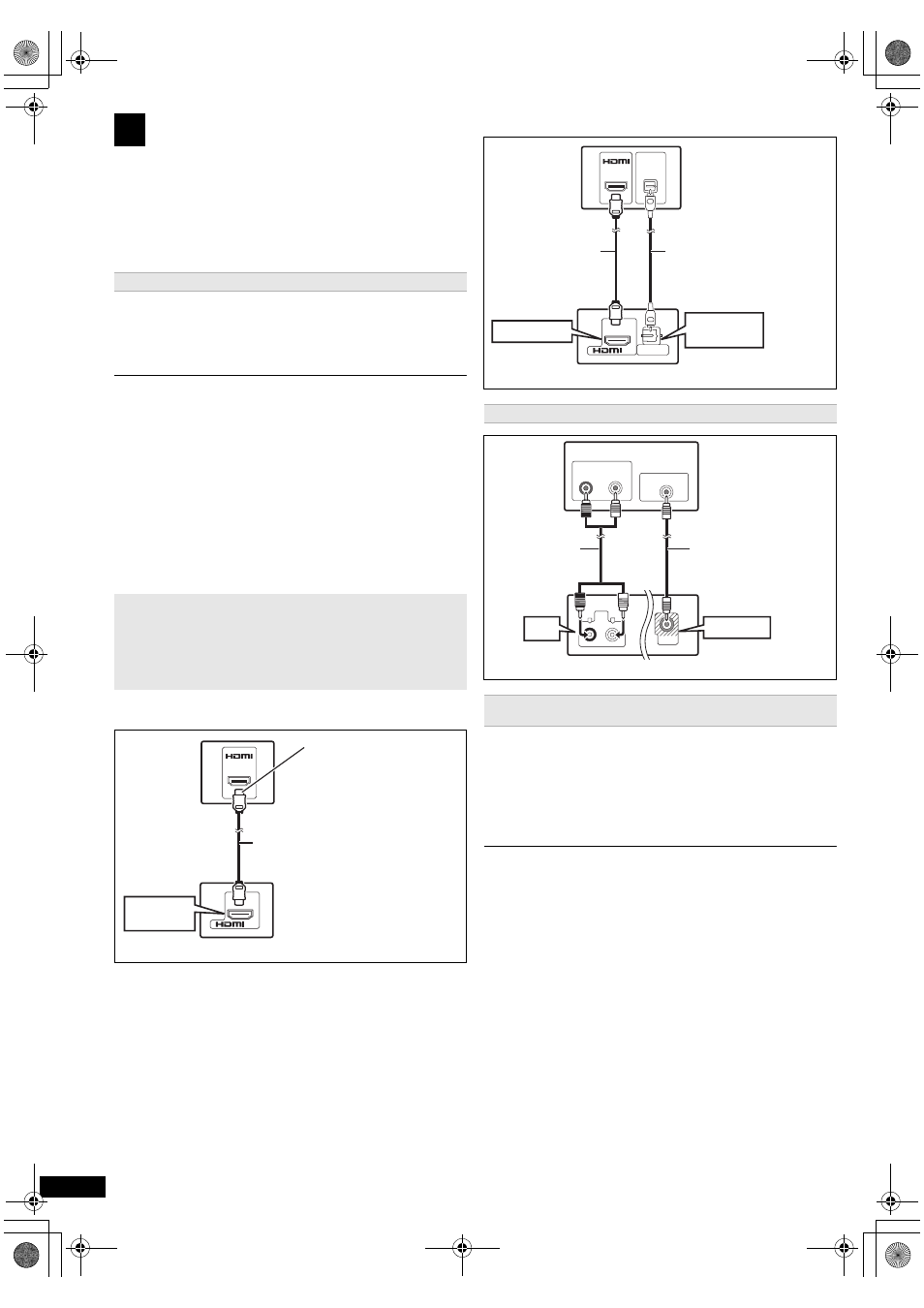

3 Подключение аудио- и видеоустройств
Рекомендованное подключение к телевизору
Что такое ARC?
ARC – аббревиатура для Audio Return Channel или HDMI ARC
(передача цифрового звука по кабелю HDMI). Ею обозначается
одна из функций HDMI. Если телевизор совместим с ARC,
аудиосигнал от телевизора может передаваться на это устройство
по кабелю HDMI без необходимости в дополнительном
аудиоподключении.
AV
OUT
(ARC)
HDMI (ARC)
AV OUT
HDMI
(ARC)
Телевизор
Кабель HDMI
(в комплект поставки
не входит)
Основной блок (задние)
Подключается к ARC
совместимому выходу
телевизора. (См.
инструкцию по
эксплуатации телевизора.)
Альтернативное подключение к телевизору
Подключение декодера (кабель/спутник/проигрыватель
дисков Blu-ray и т. д.)
AV
OUT
DIGITAL AUDIO IN
OPTICAL (ARC)
DIGITAL AUDIO
IN OPTICAL
HDMI AV OUT
AV IN
OPTICAL
OUT
Телевизор
Кабель HDMI
(в комплект
поставки
не входит)
Кабель оптического
цифрового выхода
(в комплект поставки
не входит)
Основной блок (задние)
DIGITAL AUDIO IN DIGITAL AUDIO IN
OPTICAL OPTICAL VIDEO OUT
L R
AUX
VIDEO OUT AUX
AUDIO OUT
VIDEO IN
R L
Телевизор
Видеокабель
(входит в комплект
поставки)
Аудиокабель
(в комплект
поставки
не входит)
Основной блок (задние)
8
