Подготовка
≥ Во избежание повреждения и царапин положите мягкую ткань и производите сборку колонок на ней.
≥ Для сборки используйте крестовую отвертку (в комплект поставки не входит).
≥ Для крепления колонок к стенам или колоннам вам потребуются
соответствующие винты с кольцом на конце.
≥ Проконсультируйтесь у квалифицированного специалиста
относительно того, как выполнять крепление на бетонной стене или
поверхности, не имеющей достаточно прочной опоры.
Неправильное крепление может привести к повреждению стены
или колонок.
≥ Используйте шнур менее ‰2,0 мм, который может выдержать
более 10 кг.
Осторожно
≥ Не становитесь на основание. Следите за детьми, когда они
находятся вблизи колонок.
≥ При переноске динамика держите его за стойку и детали
основания.

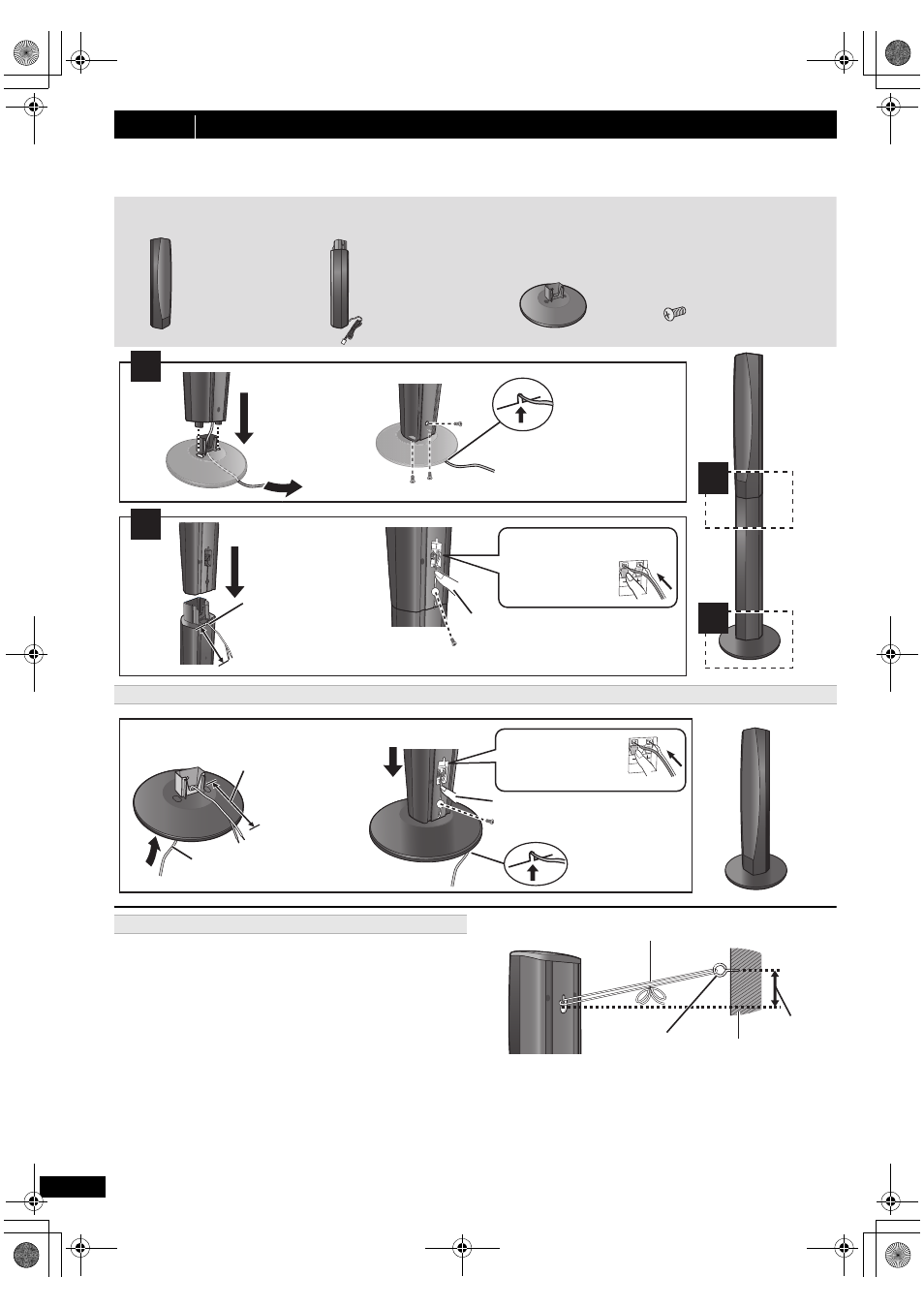

шаг 1
Подготовка колонок
Вариант сборки колонок
Перед началом сборки, установки и подсоединения проверьте наличие всех указанных деталей.
≥ Опасность проглатывания. Храните винты в недоступном для детей месте.
≥ Информацию о дополнительном монтаже на стену см. на стр. 20.
4 Основания
16 Винтов
2 Фронтальные колонки
2 Колонки объемного
звучания
4 Стойки (с кабелем)
1
2
2
1
Вставьте в паз.
Хорошо затяните.
Расположите кабель
между выступами.
Расстояние должно быть около 120 мм.
Нажмите и вставьте в паз.
Хорошо затяните.
Вставьте провод
до конца.
i: Белый
j: Cиняя линия
Подайте вперед!
Расстояние
должно быть
около 120 мм.
Вы можете отсоединить кабель от
стойки и использовать его. Указания
по повторному присоединению кабеля
см. на стр. 20.
Вставьте в паз.
Нажмите и вставьте в паз.
Хорошо затяните.
Вставьте провод до
конца.
i: Белый
j: Cиняя линия
Подайте вперед!
Протяните кабель для подключения
акустических колонок через
основание.
Закрепите колонку.
Чтобы не допустить падения акустических колонок
Бечевка (в комплект поставки не входит)
Протяните от стены к колонке и хорошо завяжите.
Динамик
(задний)
Винт с кольцом
на конце
(в комплект
поставки не входит)
Примерно
150 мм
Стена
6
