Как расположить колонки для достижения максимального звукового
эффекта.
Обратите внимание на следующее:
≥ Установите колонки на устойчивой ровной поверхности.
≥ Установите колонки на расстоянии не менее 10 мм от системы,
чтобы обеспечить надлежащую вентиляцию.
≥ Если расположить акустические колонки слишком близко к полу,
стенам и углам, то это может вызвать излишнее усиление низких
частот. Закройте стены и окна плотными портьерами.

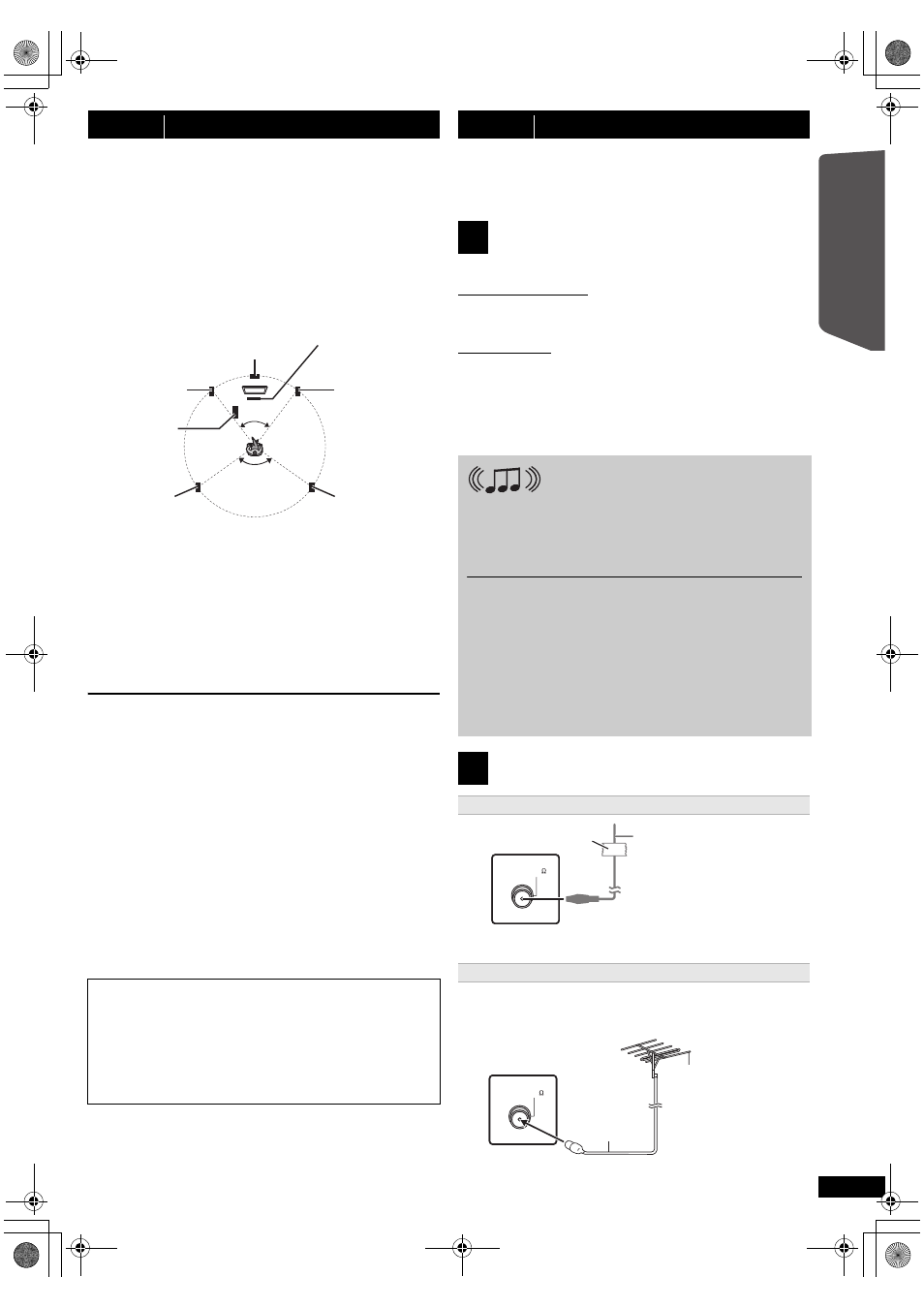

Пример установки (“Окруж. Звучание (Рекомендуется)”:
Стандартное расположение для эффекта окружения)
Разместите центральную, фронтальные и колонки объемного
звучания приблизительно на одном расстоянии от слушателя. Углы
на диаграмме - приблизительные.
§1 Положение, при котором оставлены не менее 5 см от всех стен
для надлежащей вентиляции.
§2 Установите на стеллаж или полку. Если расположить динамик
непосредственно на телевизоре, вызванные динамиком
вибрации могут расстроить изображение.
§3 Установите колонки справа или слева от телевизора, на пол или
прочную полку для минимизации вибраций. Расстояние до
телевизора должно быть около 30 см.
В зависимости от планировки комнаты у вас может возникнуть
желание использовать все колонки спереди (“Фронт. Звучание
(другие опции)”) (B 9, Easy setup (Легкая установка)).
Примечания по использованию колонок
≥Используйте только колонки из комплекта поставки
При использовании других колонок возможно повреждение
аппарата или ухудшение качества звука.
≥ Длительная работа на максимальной громкости может привести к
уменьшению срока службы колонок и даже к выходу их из строя.
≥ Чтобы избежать повреждений, уменьшайте громкость в таких
случаях:
– При воспроизведении искаженного звука.
– При реверберации колонок из-за проигрывателя или микрофона,
помех от FM радиовещания или непрерывных сигналов с
осциллятора, тестового диска или электронного устройства.
– При настройке качества звука.
– При включении или выключении аппарата.
Если на телевизоре происходит искажение цветов
Несмотря на то, что конструктивно центральная колонка допускает
установку вблизи телевизора, у некоторых моделей телевизоров при
определенном ее месторасположении все же возможно искажение
картинки.
Если это произошло, отключите телевизор примерно на 30 минут.
Функция размагничивания телевизора должна решить проблему. Если
проблема не решается, отодвиньте колонки подальше от телевизора.
Перед выполнением подключений отключите все оборудование и
ознакомьтесь с соответствующими разделами инструкции по
эксплуатации.
Не включайте вилку в розетку до тех пор, пока не будут
выполнены все остальные подсоединения.
При установке и подключении колонки обращайте внимание на ее
тип и цвет соединительного штекера.
Основной блок (задние)
Подсоедините штекеры к разъемам того же цвета.
Для удобства при выполнении подключений рекомендуется
использовать идентификационные кабельные маркеры (наклейки).
Колонки (задние)
Вставьте провода полностью, не переходя на участки без изоляции.
i: Белый
j: Cиняя линия
≥ Не допускайте пересечения (короткого замыкания) или нарушения
полярности проводов акустических колонок, т.к. это может вызвать
повреждение колонок.
шаг 2 Расстановка
Осторожно
≥ Основной блок и входящие в комплект поставки колонки
должны использоваться только так, как указано в этой
настройке. Несоблюдение указаний может привести к
повреждению усилителя и/или колонок и увеличению
опасности возгорания. При повреждении аппарата или
колонок или при резком ухудшении качества звука обратитесь
к квалифицированному сервисному специалисту.
≥ Не пытайтесь крепить колонки на стену иным от описанного
здесь способа.
120°
60°
Центральная
колонка §2
Фронтальная
колонка (левый)
Сабвуфер §3
Колонкa
объемного
звучания
(левый)
Колонкa
объемного
звучания
(справа)
Фронтальная
колонка (справа)
Основной блок §1
шаг 3 Подключения
1 Подключение колонок
Вы можете наслаждаться звуком колонок
объемного звучания при беспроводном
подключении, используя дополнительный
беспроводный аксессуар Panasonic
(SH-FX71).
Для получения более подробной информации,
см. инструкции по эксплуатации
дополнительного беспроводного аксессуара
Panasonic.
ВАЖНО
Кабели динамиков, поставляемые в комплекте основного устройства,
не могут использоваться с дополнительной беспроводной системой.
≥ Отсоедините кабели от колонок объемного звучания (и стоек), а
затем выполните подключение с помощью кабелей, входящих в
комплект дополнительной беспроводной системы.
(Порядок прокладки кабелей через стойки см. на стр. 21.)
При использовании дополнительной беспроводной системы, не
пытайтесь подключать любые другие динамики окружающего звучания
к оcнoвнoму блoку.
В случае использования SH-FX71 (поставляется отдельно) общая
выходная мощность RMS режима Dolby Digital изменяется. (B 23)
2 Подключения радиоантенны
Использование комнатной антенны
Использование наружной антенны
FM ANT
(75 )
Клейкая лента
Основной блок
(задние)
Комнатная FM-антенна
(входит в комплект
поставки)
Закрепите этот конец
антенны в том месте, где
наилучший прием.
FM ANT
(75 )
Если прием радиостанций плохой, используйте наружную антенну.
≥ Отсоединяйте антенну при выключенном аппарате.
≥ Не используйте наружную антенну при грозе.
Основной
блок (задние)
75 Oм
коаксиальны
й кабель
(в комплект
поставки не
входит)
Наружная FM-антенна
(Использование
телевизионной
антенны (в комплект
поставки не входит))
Данная антенна должна
устанавливаться
квалифицированным
техническим
специалистом.
