Підготовка
≥ Щоб уникнути пошкодження та появи подряпин, виконуйте монтаж колонок на м’якій підстилці.
≥ Використовуйте для монтажу викрутку Philips (не входить у комплект).
≥ Придбайте відповідні гвинти з вушками для кріплення їх у стінах
або колонах.
≥ Зверніться за інформацією до кваліфікованого будівельника
стосовно кріплення колонок до бетонної стіни або нестійкої
поверхні. Неналежне прикріплення колонок може призвести до
пошкодження стіни або колонок.
≥ Використовуйте шнур не менший за ‰2,0 мм, який може витримати
вагу більше 10 кг.
Обережно
≥ Не ставайте на підставку. Не допускайте до колонок дітей.
≥ При перенесенні динаміка тримайте його за стійку та деталі основи.

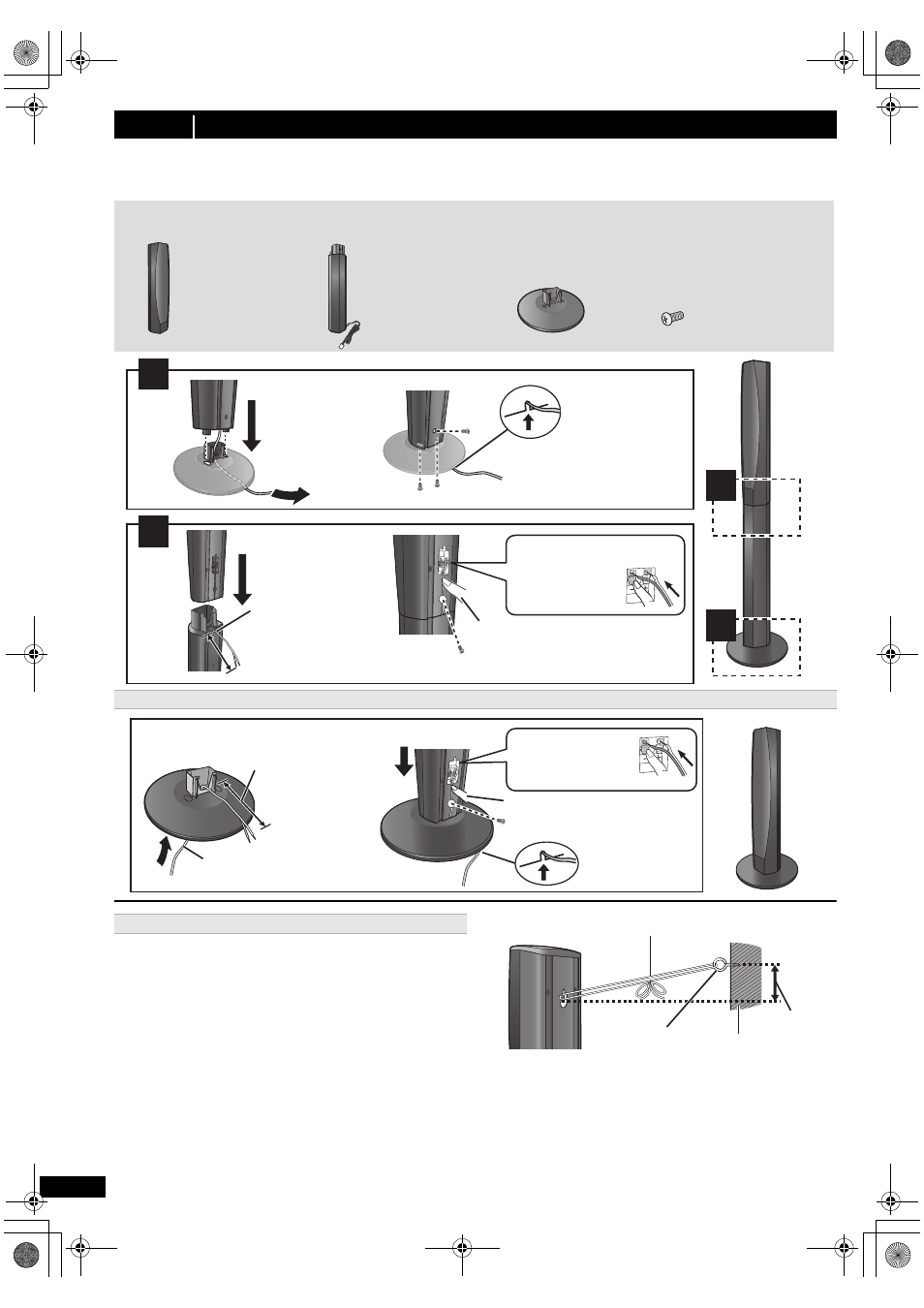

крок 1 Підготовка колонок
Опції складання колонок
Перед початком монтажу, настройки та підключення упевніться, чи наявні у комплекті усі зазначені компоненти.
≥ Небезпека проковтування. Зберігайте гвинти в недоступному для дітей місці.
≥ Щоб розмістити колонки на стіні, див. стор. 20.
4 Підставки 16 Гвинти 2 Фронтальні колонки
2 колонки об’ємного
звучання
2 Стійки (з кабелями)
1
2
2
1










Помістіть у паз.
Міцно затягніть.
Розмістіть кабель між
краями.
Відстань має бути близько 120 мм.
Втисніть у паз.
Міцно затягніть.
Вставте кабель
повністю.
i: Білий
j: Синя лінія
Натисніть!




Відстань має
бути близько
120 мм.
Ви можете від’єднати кабель від
стійки і використовувати його. Для
повторного підключення кабелю
див. стор. 20.
Помістіть у паз.
Втисніть у паз.
Міцно затягніть.
Вставте кабель
повністю.
i: Білий
j: Синя лінія
Натисніть!
Протягніть кабель для
підключення акустичних колонок
через основу.
Прикріпіть колонку.
Захист колонок від падіння
Шнурок (не входить у комплект)
Протягніть від стіни до колонки та міцно прив’яжіть.
Динамік (задні)
Кріпильна
петля
(не входить у
комплект)
Прибл.
150 мм
Стіна
