22
RQT9230

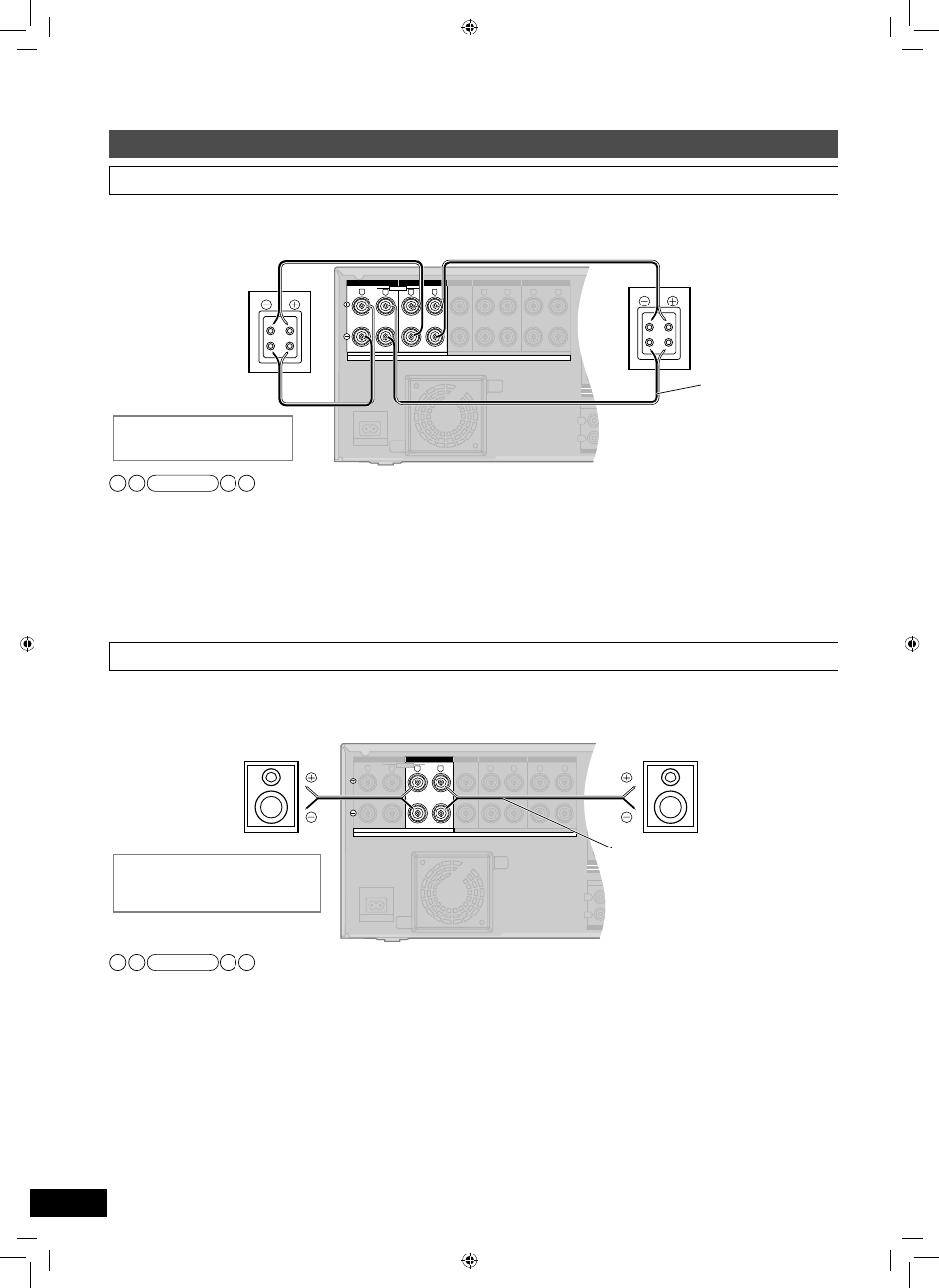

Подключение
Подключение других динамиков
Подключите разъемы «HF» (ВЧ) динамиков к разъемам «FRONT B» аппарата, а разъемы «LF» (НЧ) динамиков – к
разъемам «FRONT A» аппарата.
Отдельные усилители для высокочастотных и низкочастотных сигналов образуют раздельный усилитель, который
обеспечивает более четкий стереозвук повышенного качества звучания, при воспроизведении через 2 канала источников
аналогового аудио или сигналов PCM (ИКМ) с 2 каналами (➔ стр. 51).
При подключении динамиков с сопротивлением 4 Ω убедитесь, что задана настройка «4 OHMS» (четыре ома) в
процедуре «Настройка сопротивления динамиков» на стр. 38.
См «Примечания об «Подключении двухпарных динамиков»» на стр. 50, где указана подробная информация.
•
•
•
•
BI-WIRE
LF
HF
L
R
FRONT A
FRONT B
CENTER
SURROUND
SURROUND BACK
SPEAKERS
CD
FRONT A
FRONT B
CENTER
SURROUND
SURROUND BACK
L
R
IN
AC IN~
OUT
TV MONITOR (DVD RECORDER)
Y
P
B
P
R
(6-16
Ω EACH SPEAKER)
A OR B / BI-WIRE (4-16
Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER)
R
L
R
R
L
L
Передний динамик
(R-правый)
Сопротивление динамика
Передние A или B: от 4 до 16 Ω
Передние A и B: от 6 до 16 Ω
Подключение двухпарных динамиков
Выберите «YES» (да) в процедуре «Настройка двухпарного подключения» (➔ стр. 38) при подключении аппарата к
двухпарным динамикам. Если не сделать этой настройки, звучание динамиков будет ненормальным.
Подключение второй пары передних динамиков (SPEAKERS В)
Выполните следующие подключения, если для слушания музыки в другом помещении необходимо установить там вторую
пару динамиков.
Передний динамик
(L-левый)
Кабель динамика
(приобретается отдельно)
BI-WIRE
LF
HF
L
R
FRONT A
FRONT B
CENTER
SURROUND
SURROUND BACK
SPEAKERS
CD
FRONT A
FRONT B
CENTER
SURROUND
SURROUND BACK
L
R
IN
AC IN~
OUT
TV MONITOR (DVD RECORDER)
Y
P
B
P
R
(6-16
Ω EACH SPEAKER)
A OR B / BI-WIRE (4-16
Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER)
R
L
R
R
L
L
HF
LF
HF
LF
Передний
динамик
(R-правый)
Вид сзади
Сопротивление динамика
BI-WIRE: от 4 до 16 Ω
Кабель динамика
(приобретается отдельно)
Передний
динамик
(L-левый)
Вид сзади
Задняя панель
Задняя панель
При подключении динамиков с сопротивлением 4 Ω убедитесь, что задана настройка «4 OHMS» (четыре ома) в
процедуре «Настройка сопротивления динамиков» на стр. 38.
См «Примечания о динамиках В «SPEAKER B»» на стр. 51, где указана подробная информация.
•
•
Примечание
Примечание
