Подключение
Основные подключения

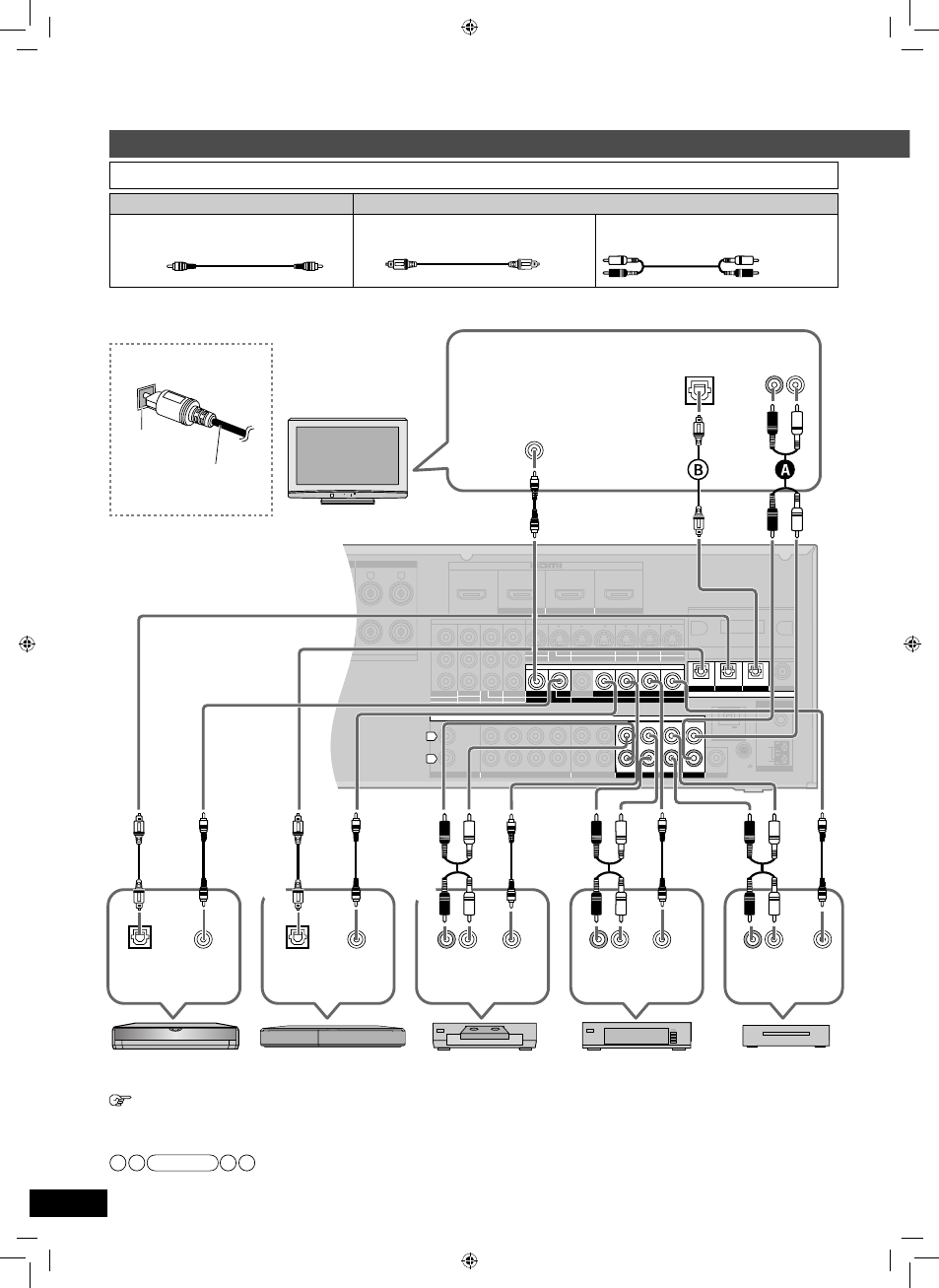

Подключение кабелей к разъемам аудио и видео (Подключение аппаратуры без разъема HDMI)
Видеокабель
Аудиокабель
Соединительный кабель видео
(приобретается отдельно)
Волоконно-оптический кабель
(приобретается отдельно)
Звуковой стереокабель
(приобретается отдельно)
Для просмотра телевизионных передач с объемным звуком выполните
подключение или , как указано ниже, в соответствии с вашей аппаратурой.
SURROUND
SURROUND BACK
OUT
IN
IN
CD
BD/DVD PLAYER / ANALOG 8CH IN
DVD RECORDER
VCR
CABLE/SAT
GAME
TV
AUDIO
SURROUND BACK SURROUND
FRONT
SUBWOOFER
OUT
IN
IN
IN
(DVD RECORDER)
(BD/DVD PLAYER)
(CABLE/SAT)
HDMI 1
HDMI 2
HDMI 3
SURROUND
SURROUND BACK
S VIDEO
COMPONENT VIDEO
L
R
IN
IN
IN
IN
OUT
IN
IN
OUT
IN
IN
IN
IN
TV MONITOR
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT
GAME
DVD PLAYER
BD/
(BD/
DVD PLAYER)
(DVD RECORDER)
(CABLE/SAT)
1
2
3
(DVD RECORDER) (BD/DVD PLAYER)
(TV)
(CD)
OPTICAL 1
OPTICAL 2
OPTICAL 3
COAXIAL
SUBWOOFER
Y
P
B
P
R
IN
OUT
OUT
IN
IN
IN
IN
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT GAME
DVD PLAYER
BD/
(6-16
Ω EACH SPEAKER)
OUT
CENTER
IN
IN
FM ANT
AM ANT
OPTION V 1
LOOP
EXT
DC OUT 5V
500mA MAX
75
Ω
R
R
L
L
LOOP ANT
GND
VIDEO
OUT
DIGITAL IN
1
2
VIDEO IN
(вход видео)
DVD рекордер
Кабельная приставка
или спутниковый ресивер
Видеомагнитофон
Для подключения DVD рекордера со встроенным видеомагнитофоном
(Если у DVD рекордера есть разъемы DVD/VHS, сделайте следующие подключения.)
Подключите выходной разъем DVD по схеме , как указано выше.
Подключите выходной разъем DVD/VHS по схеме , как указано выше.
Если вы делаете подключение HDMI (➔ стр. 13 и 17), это подключение не требуется.
Входной видеосигнал может передаваться только через выходной разъем такого же типа.
Можно изменить настройки разъема цифрового входа, чтобы они соответствовали подключаемой аппаратуре (➔ стр. 39).
•
•
•
Задняя панель
Телевизор
Игровая
приставка
Подключение волоконно-
оптического кабеля
Форма и
положение
штекера должны
соответствовать
разъему.
Не сгибать!
цифровой
выход аудио
(оптический)
выход аудио
(R) (L)
Белый (L)
Красный (R)
(R) (L)
выход
аудио
VIDEO OUT
(видеовыход)
(R) (L)
выход
аудио
VIDEO OUT
(видеовыход)
цифровой
выход аудио
(оптический)
VIDEO OUT
(видеовыход)
Примечание
цифровой
выход аудио
(оптический)
VIDEO OUT
(видеовыход)
(R) (L)
выход
аудио
VIDEO OUT
(видеовыход)
Плеер дисков
Blu-ray/DVD плеер
