17
RQT9230
Основные подключения
Соединительный кабель
Кабель видео и аудио
Кабель HDMI (приобретается отдельно)
Рекомендуемый номер по каталогу: RP-CDHG10 (1,0 м), RP-CDHG15 (1,5 м), RP-CDHG20 (2,0 м), RP-CDHG30 (3,0 м),
RP-CDHG50 (5,0 м), и т.д.
Примечания о кабеле HDMI
Рекомендуется использовать кабель HDMI производства Panasonic.
В настоящем аппарате используется технология HDMI™ версии 1.3 с опцией «Deep Colour» (насыщенный цвет).
Пользуйте только кабели HDMI с высокой пропускной способностью, на которых есть логотип HDMI (такой же, как на обложке).
При воспроизведении сигнала 1080p, используйте кабели HDMI длиной 5,0 метров или короче.
•
•
•
•

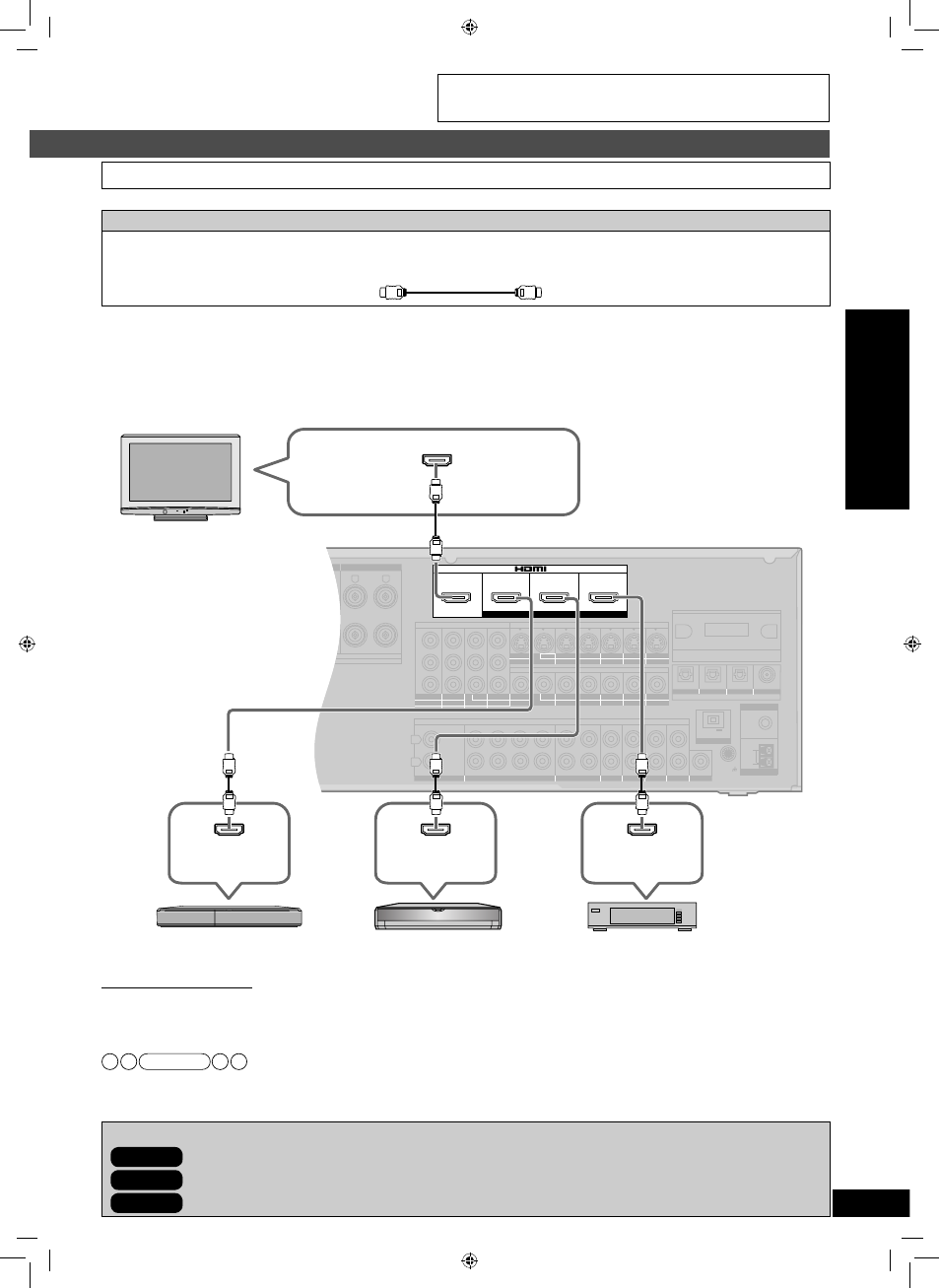

Подключение аппаратуры с разъемом HDMI
Подключения HDMI
Входной разъем HDMI на задней панели аппарата соответствует техническим требованиям, которые предполагают подключение
DVD рекордера, плеера дисков Blu-ray/DVD и т.п. Если подключена другая аппаратура, на выход аппарата может не поступать
звук или может искажаться изображение, показываемые на аппаратуре (телевизоре), подключенной к выходному разъему HDMI.
В таких случаях см. стр. 16, 18 и 19 и выполните подключение не через HDMI.
Звуковой сигнал, передающийся через HDMI, имеет высший приоритет, если для подключения одновременно
используются цифровые разъемы и HDMI (➔ стр. 16, 18 до 20).
Можно изменить настройки на разъеме HDMI 3, чтобы они соответствовали подключаемой аппаратуре (➔ стр. 39).
Воспроизведение возможно при выполненных основных подключениях. (➔ стр. 26).
Подключение для высокого качества изображения (➔ стр. 18, 19)
Прослушивание аналогового звука (➔ стр. 20)
Подключение другой аппаратуры и т.п. (➔ стр. 20 до 23)
•
•
SURROUND
SURROUND BACK
OUT
IN
IN
CD
BD/DVD PLAYER / ANALOG 8CH IN
DVD RECORDER
VCR
CABLE/SAT
GAME
TV
AUDIO
SURROUND BACK SURROUND
FRONT
SUBWOOFER
OUT
IN
IN
IN
(DVD RECORDER)
(BD/DVD PLAYER)
(CABLE/SAT)
HDMI 1
HDMI 2
HDMI 3
SURROUND
SURROUND BACK
S VIDEO
COMPONENT VIDEO
L
R
IN
IN
IN
IN
OUT
IN
IN
OUT
OUT
IN
IN
IN
IN
TV MONITOR
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT
GAME
DVD PLAYER
BD/
(BD/
DVD PLAYER)
(DVD RECORDER)
(CABLE/SAT)
1
2
3
(DVD RECORDER) (BD/DVD PLAYER)
(TV)
(CD)
OPTICAL 1
OPTICAL 2
OPTICAL 3
COAXIAL
SUBWOOFER
Y
P
B
P
R
IN
OUT
OUT
IN
IN
IN
IN
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT GAME
DVD PLAYER
BD/
(6-16
Ω EACH SPEAKER)
OUT
CENTER
IN
IN
FM ANT
AM ANT
OPTION V 1
LOOP
EXT
DC OUT 5V
500mA MAX
75
Ω
R
R
L
L
LOOP ANT
GND
VIDEO
DIGITAL IN
вход HDMI
HDMI выход
видео/аудио
HDMI выход
видео/аудио
HDMI выход
видео/аудио
DVD рекордер
Плеер дисков Blu-ray/DVD
плеер
Кабельная приставка,
спутниковый ресивер и т.п.
Задняя панель
Телевизор
Для просмотра телевизионных передач с объемным звуком выполните
подключение или , как указано на стр. 16, в соответствии с вашей аппаратурой.
См. также
См. также
См. также
Перед выполнением любых подключений выключите всю аппаратуру.
Если не указано обратное, подключаемая аппаратура приобретается отдельно.
Для подключения аппаратуры руководствуйтесь соответствующими инструкциями по эксплуатации.
•
•
•
Примечание
По
дк
лю
чение
По
дг
от
овка
