59
ENGLISH
>PC< TBMU448
RGB 2 IN
VD
SYNC/HD
B/P
B
G/Y
R
R/P
SERIAL
REMOTE 1
REMOTE 2
IN
OUT
LAN
DVI-D IN
RGB 1 IN
VIDEO IN
S-VIDEO IN
IN
OUT
86.5
167
157
530
436
368 425
441
4
12
R30
478.5

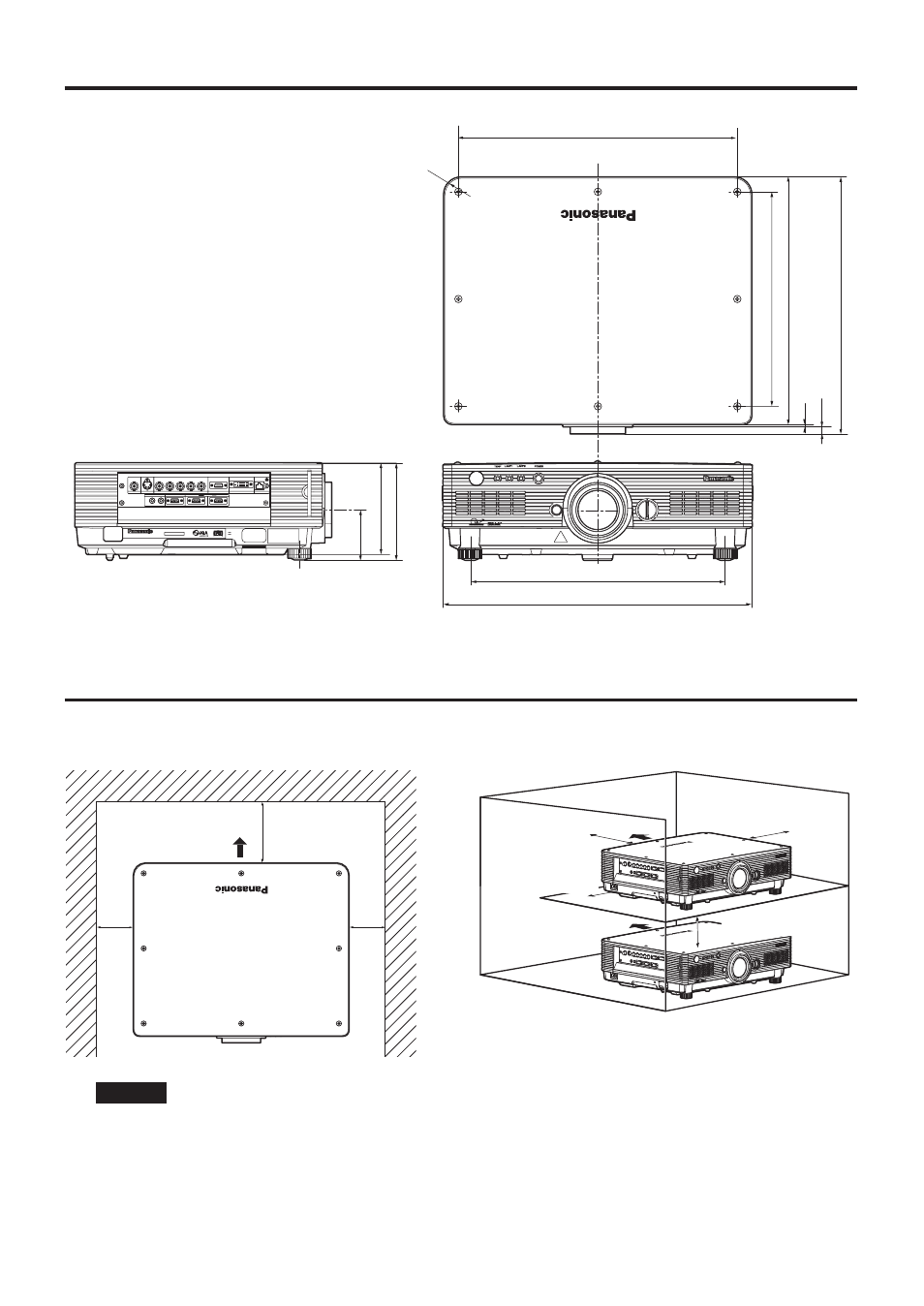

Габаритные размеры
Ед.: мм
не менее 50 см
Горячий воздух
не менее 30 см
не менее 30 см
Установочная схема
• От стены до задней панели следует выдерживать расстояние не менее 50 см, чтобы не
заблокировать вентиляционные отверстия.
• Следите за тем, чтобы горячий воздух, исходящий со стороны задней панели, нормально
отводился от аппарата и не засасывался обратно через входные вентиляционные отверстия.
• Между стеной и боковыми поверхностями аппарата оставляйте не менее 30 см для того,
чтобы обеспечить удобную замену воздушных фильтров.
• Если проектор установлен в кожух, необходимо обеспечить зазоры, указанные на рисунке 2,
а также температурный режим в пределах от 0 до 35 °C.
Внимание
(Рис. 1 :
Размеры показаны применительно к 1 аппарату)
не менее 50 см
не менее 50 см
Горячий воздух
не менее 50 см
не менее 10 см
Горячий воздух
(Рис. 2 :
Размеры показаны применительно к спарке)
