5600_p21.pdf – Инструкция по эксплуатации Panasonic PT-D5600
Страница 21
RGB 2 IN
VD
SYNC/HD
B/P
B
G/Y
R
R/P
SERIAL
REMOTE 1
REMOTE 2
IN
OUT
LAN
DVI-D IN
RGB 1 IN
VIDEO IN
S-VIDEO IN
IN
OUT
RGB 2 IN
VD
SYNC/HD
B/P
B
G/Y
R
R/P
SERIAL
REMOTE 1
REMOTE 2
IN
OUT
LAN
DVI-D IN
RGB 1 IN
VIDEO IN
S-VIDEO IN
IN
OUT
DVI-D шнур (из имеющихся на рынке)
ПК С DVI-D выходом
ПК
ПК
Управляющий ПК
Примечание
• Относительно технических характеристик RGB-сигналов, подаваемых с ПК, см. стр. 60.
• Если ПК имеет функцию восстановления из состояния “сна”, то система “проектор-ПК”
может работать неправильно, если не отключить эту функцию в ПК.
• Если подан сигнал синхронизации по зеленому SYNC ON GREEN, подавать сигналы
синхронизации на разъемы SYNC/HD и VD не следует. Если это все-таки сделать, то будет
использоваться синхронизация по SYNC/HD и VD, и даже если изображение сохранится,
баланс белого будет нарушен. В таком случае можно настроить баланс белого как
“БАЛАНС БЕЛОГО:НИЗК.”, предварительно установив параметр “ЦВЕТ.ТЕМП.” как
“ПОЛЬЗОВ.” (см. стр. 28).
• Баланс белого может также быть нарушен в случае подачи сигнала SYNC ON RGB.
В этом случае настройте баланс белого как “БАЛАНС БЕЛОГО:НИЗК.”, предварительно
установив параметр “ЦВЕТ.ТЕМП.” как “ПОЛЬЗОВ.” (см. стр. 28).
• При подаче сигнала на вход DVI-D следует настроить параметры EDID. (См. стр. 33.)

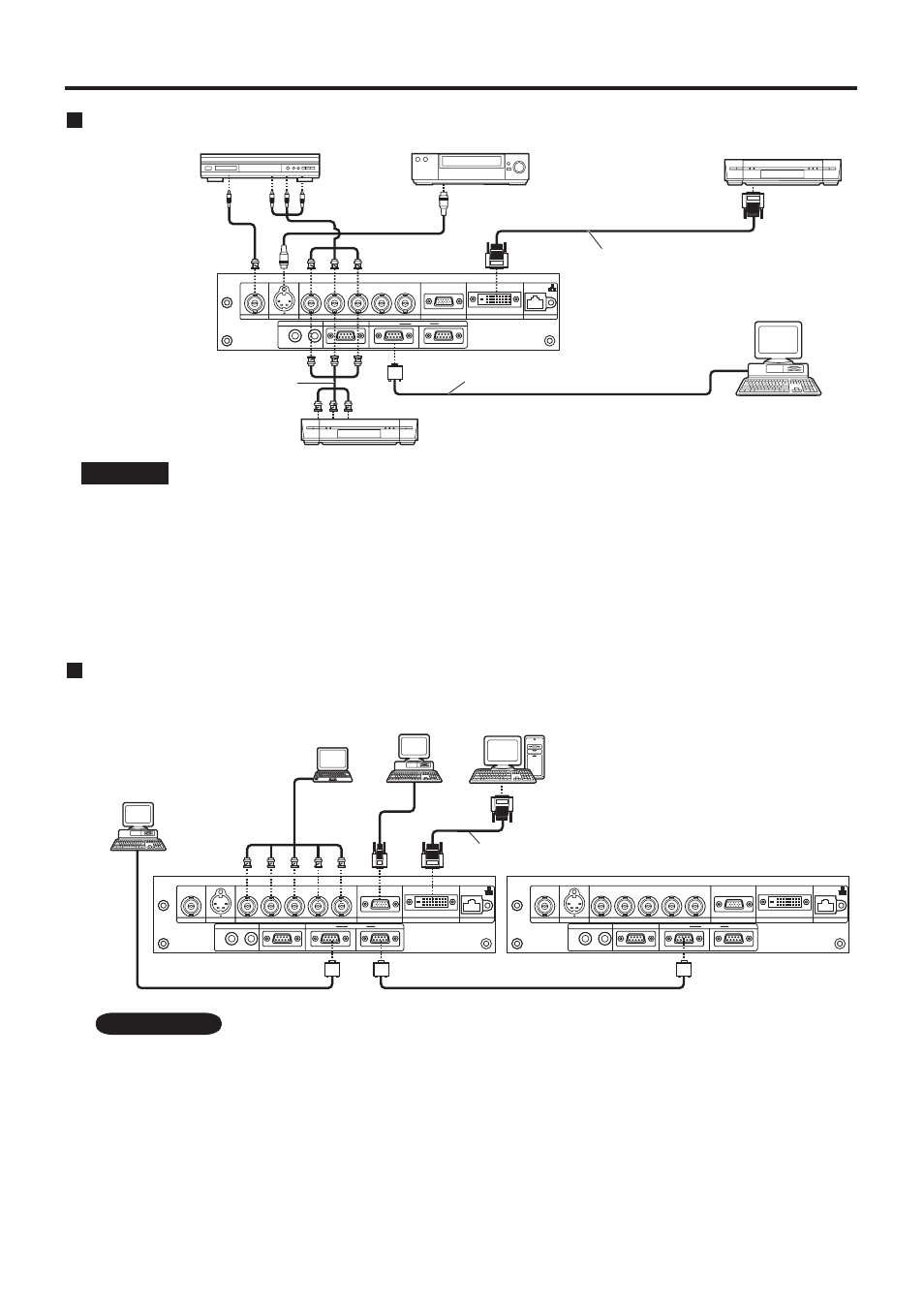

Пример подключения видеоаппаратуры
Пример подключения персонального компьютера
RGB 2 IN
VD
SYNC/HD
B/P
B
G/Y
R
R/P
SERIAL
REMOTE 1
REMOTE 2
IN
OUT
LAN
DVI-D IN
RGB 1 IN
VIDEO IN
S-VIDEO IN
IN
OUT
DVD-плейер
Видео-
магнитофон
DVD-плейер
Цифровой
видеомагнитофон
с DVI/HDMI выходом
Цифровой видеомагнитофон
Управляющий ПК
DVI-D шнур или HDMI-DVI
шнур-конвертор
(из имеющихся на рынке)
Прямой 9-контактный кабель
с разъемом D-SUB
Красный
(Подключите к PR)
Синий
(Подключите к PB)
Зеленый
(Подключите к Y)
• При подключении видеодеки необходимо использовать встроенный или внешний (между видеодекой и
проектором) корректор временных искажений.
• Если на проектор производится подача сигналов с нестандартной поднесущей, то в этом случае
также необходимо использовать внешний КВИ.
• При подаче сигнала на вход DVI-D следует настроить параметры EDID.
(См. стр. 33.)
Внимание
21
