24

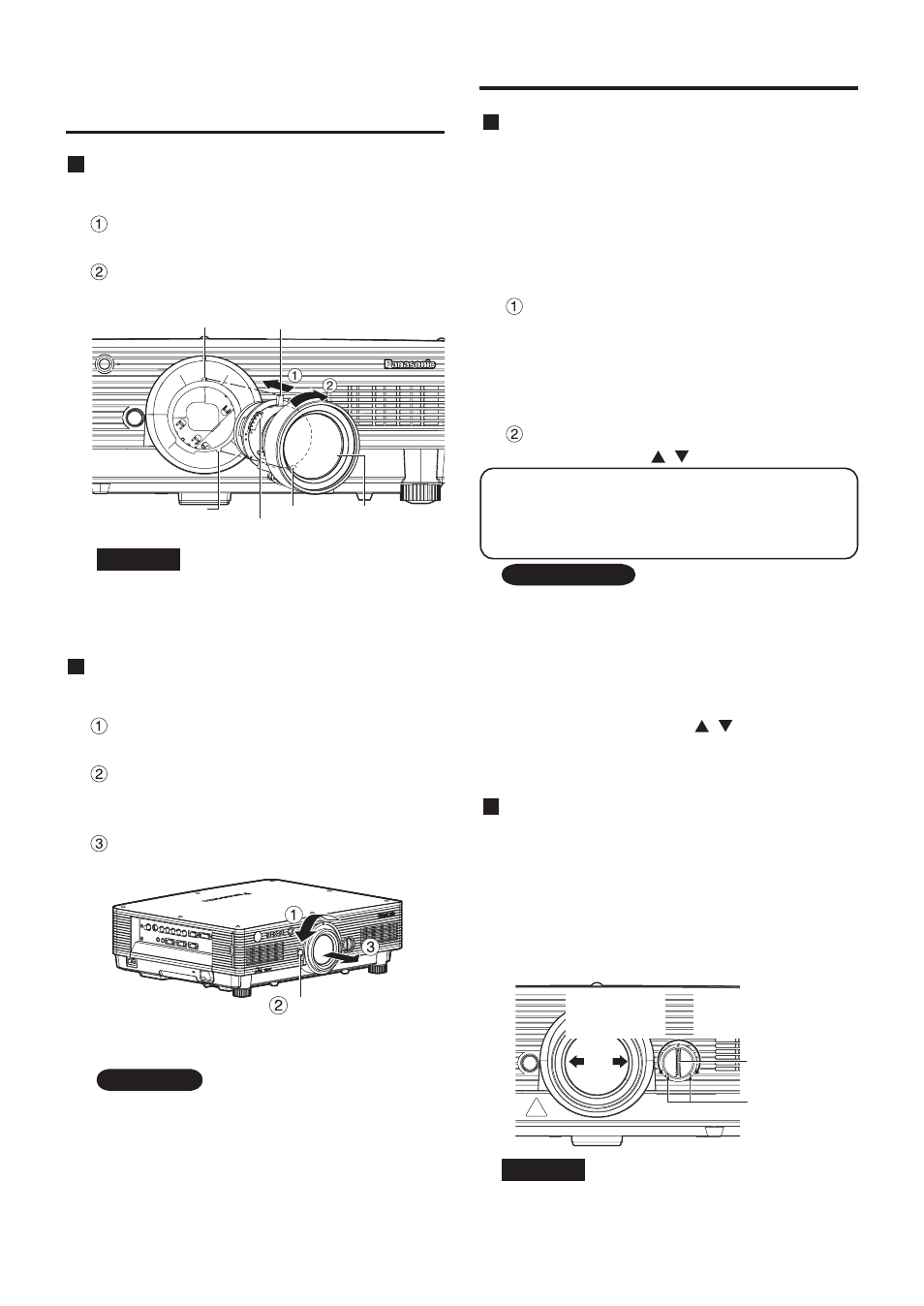

Настройка объектива Установка и снятие объектива
(доп. принадлежность)
Как поставить объектив
Выставьте выступ на объективе соосно
с канавкой на проекторе.
Поверните объектив по часовой стрелке до
щелчка.
Как снять объектив
Проверните объектив против часовой
стрелки как можно дальше.
Удерживая кнопку замка объектива,
проверните его еще дальше против
часовой стрелки.
Снимите объектив.
Примечание
• Замена объектива производится
только при выключенном питании
проектора.
• Не трогайте контакты объектива,
загрязнение может вызвать потерю
контакта.
• Не касайтесь стеклянных частей
объектива пальцами.
• Храните объектив в месте, не подвер-
женном воздействию вибрации и ударов.
Кнопка
замка
объектива
Направляющая канавка
Направляющая
канавка
Выступ
Выступ Объектив
Разъем объектива
• Поверните объектив против часовой
стрелки и убедитесь в том, что он
не может выпасть из проектора.
Внимание
Настройка фокуса, масшта-
бирования и оптического
сдвига объектива
Фокусировка, масштабирование и положение
объектива в вертикальной плоскости могут быть
настроены, только если проектор правильно
ориентирован относительно экрана.
Нажмите кнопку LENS на ПДУ или на
панели управления проектора.
Последовательное нажатие этой кнопки
приводит к переключению экранов настроек в
последовательности “ОБЪЕКТИВ ФОКУС”,
“ОБЪЕКТИВ МАСШТАБИР.” И “ОБЪЕКТИВ
ПЕРЕМЕЩЕНИЕ”.
Выберите параметр и настройте его
его кнопками .
Предупреждение
При сдвиге объектива нужно следить за тем,
чтобы пальцы не попали в зазор между
объективом и защитным кожухом.
• При использовании объектива без трансфокатора
экран настройки трансфокации все равно выдается,
но настройка масштабирования не активна.
• При сдвиге объектива вверх и вниз, можно изменить
расположение изображения в пределах примерно
50% по высоте экрана.
• Изменение параметра осуществляется быстрее, если
удерживать одну из кнопок нажатой более 3 с.
Примечание
Настройка сдвига объектива
влево/вправо
Если движок настройки влево/вправо повернуть по
часовой стрелке, изображение будет сдвинуто влево,
если против часовой стрелки – то вправо.
Диапазон настройки составляет примерно 10%
от ширины изображения.
Положение
предельной
настройки
Картинка
сдвигается
влево
Картинка
сдвигается
вправо
Движок настройки
объектива
• Во время перемещения движка
настройки следите, чтобы он
находился между двумя крайними
положениями и не прикладывайте
к нему чрезмерных усилий.
Внимание
