5600_p13.pdf, Разъемы на боковой панели – Инструкция по эксплуатации Panasonic PT-D5600
Страница 13

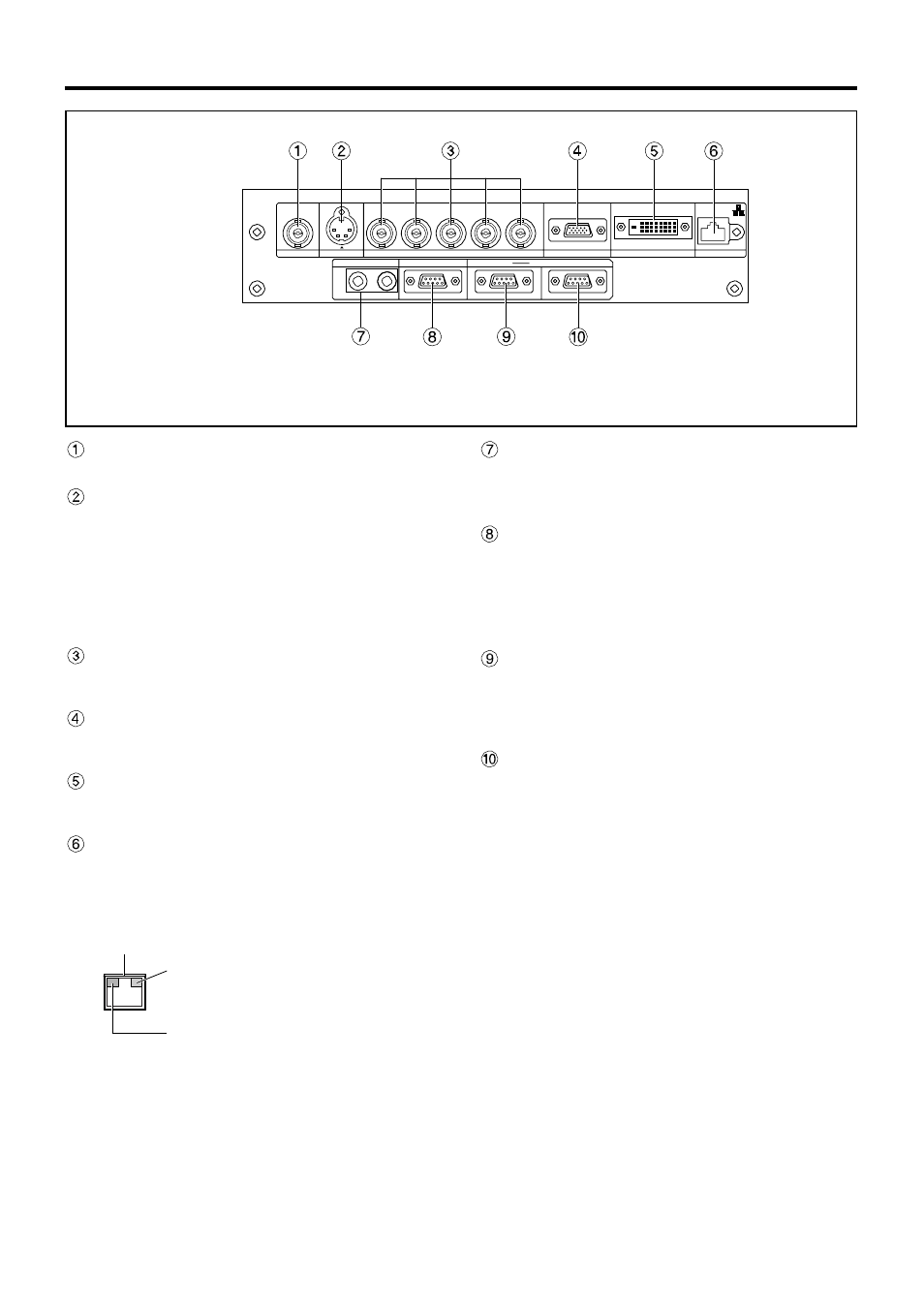

Разъемы на боковой
панели
R
R/P
G/Y
B/P
B
SYNC/HD
VD
VIDEO IN
S-VIDEO IN
RGB 1 IN
RGB 2 IN
DVI-D IN
LAN
REMOTE 1
REMOTE 2 IN
IN
SERIAL
OUT
IN
OUT
Разъем VIDEO IN (стр. 21)
Вход для подачи видеосигнала (тип разъема -BNC).
Разъем S-VIDEO IN (стр. 21)
Вход для подачи сигнала S-video (тип разъема -
(4-х контактный mini-DIN).
Цепь
обработки
этого
сигнала
автоматически обнаруживает сигналы S1 и,
в зависимости от поданного сигнала,
автоматически
переключает
экранное
соотношение между 16:9 и 4:3.
Разъем RGB 1 (RGB 1 IN) (стр. 21)
Разъем для подачи сигналов RGB или YP
B
P
R
(разъем BNC-типа).
Разъем RGB 2 (RGB 2 IN) (стр. 21)
Разъем для подачи сигналов RGB или YP
B
P
R
(тип
разъема - D-SUB, 15-конт. гнездо).
Разъем DVI-D IN (стр. 21)
Разъем для подачи DVI-D (тип разъема - 24-
контактный DVI-разъем)
Разъем LAN (стр. 37)
Этот разъем используется для управления
проектором по ЛВС c ПК. (Совместим с 10Base-
T/100Base-TX)
Разъем REMOTE1 lN/OUT (стр. 16)
Если в системе используются 2 или более
аппарата, то они могут управляться по кабелю,
подключенному к данному разъему (разъем M3).
Разъем REMOTE2 IN
Пользователь может дистанционно управлять
аппаратом по проводам, используя внешнюю
цепь управления, подключенную к данному
разъему (тип разъема D-SUB, 9-контактное
гнездо).
Разъем SERIAL IN (стр. 21, 38)
Этот разъем предназначен для дистанционного
управления аппаратом по последовательному
интерфейсу RS232C с ПК (тип разъема D-SUB, 9-
контактное гнездо).
Разъем SERIAL OUT (стр. 21, 38)
На этом разъеме появляется сигнал, подаваемый
на входной разъем SERIAL IN (тип разъема D-
SUB, 9-ти штыревой).
13
Разъем ЛВС
Индикатор связи/активности
(зеленого цвета) – светится при
подключении аппарата в сеть. Мерцает при
отправлении/получении данных.
Индикатор скорости 10/100
(желтого цвета)
Светится при подключении к сети
100Base-TX.
