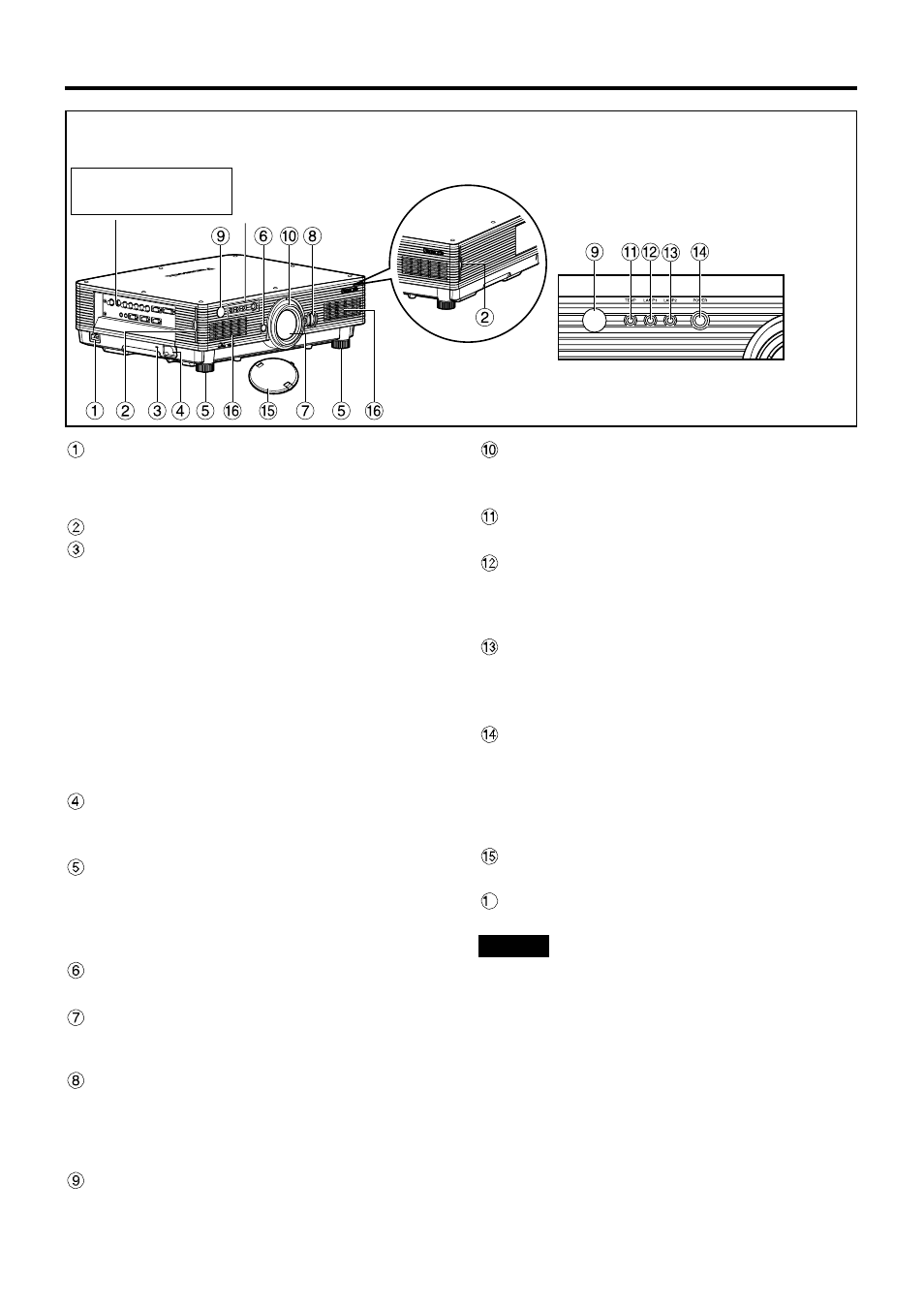

Передняя и боковые панели проектора
Разъемы на боковой
панели (стр. 13)
Светодиоды состояния
Светодиоды состояния
Разъем подключения питания (стр. 22)
К этой розетке подключается шнур питания.
Не следует подключать к ней какой-либо другой
шнур.
Воздушный фильтр (стр. 41)
Замок для предотвращения кражи
К этому замку подключается дополнительный
кабель для предотвращения кражи проектора
(например, производимый компанией Kensington).
Разъем совместим с системой Micro Save Security
System компании Kensington. По поводу кабеля
обращайтесь в компанию
Kensington Technology Group ACCO Brands Inc.
2885 Campus Drive San Mateo, CA94403
Тел. (650)572-2700
Факс (650)572-9675
http://www.kensington.com/
http://www.gravis.com/
Петля для подключения цепочки
Петля служит для подключения цепочки ли
канатика для предотвращения кражи проектора.
Регулируемые опоры (стр. 22)
Используются для регулировки угла наклона
проектора относительно экрана. Можно
отрегулировать опоры в передней части корпуса
проектора.
Кнопка замка объектива (стр. 24)
Перед заменой объектива нажмите на эту кнопку.
Объектив
Объектив предназначен для проецирования
изображения на экран.
Движок настройки объектива влево/вправо (стр.
24)
Поверните движок по часовой стрелке для сдвига
изображения влево и против часовой стрелки -
вправо.
Окошко приемника сигналов ПДУ (на передней
панели) (стр. 14)
Это окно позволяет аппарату принимать сигналы от ПДУ.
Кольцо наводки (стр. 24)
Предназначено для фокусировки объектива. Также можно настраивать
фокусировку, используя электромоторы объектива.
Светодиод слежения за температурой (TEMP) (стр. 40)
Свечение или мерцание этого светодиода указывает на
перегрев проектора.
Светодиод слежения за лампой LAMP1 (стр. 40)
Светится, когда подходит к концу срок службы лампы в
ламповом блоке 1. Он также мерцает в случае какой-либо
неисправности в цепи управления лампой.
Светодиод слежения за лампой LAMP2 (стр. 40)
Светится, когда подходит к концу срок службы лампы в
ламповом блоке 2. Он также мерцает в случае какой-либо
неисправности в цепи управления лампой.
Индикатор питания (стр. 22)
Этот индикатор светится красным светом, если
основной выключатель питания проектора
находится в положении “I” (включен). Цвет его
свечения меняется на зеленый после нажатия
кнопки включения питания на ПДУ.
Колпачок объектива
Прикрывает объектив, если проектор не используется.
Вентиляционные отверстия
Внимание • Не снимайте верхний кожух проектора
(панель белого цвета).
