Установка динамиков на стену
Перед установкой динамиков на стену подключите к ним кабели динамиков.
Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на
динамиках: кабель динамика с цветной трубкой к3; без цветной трубки – к #.
1

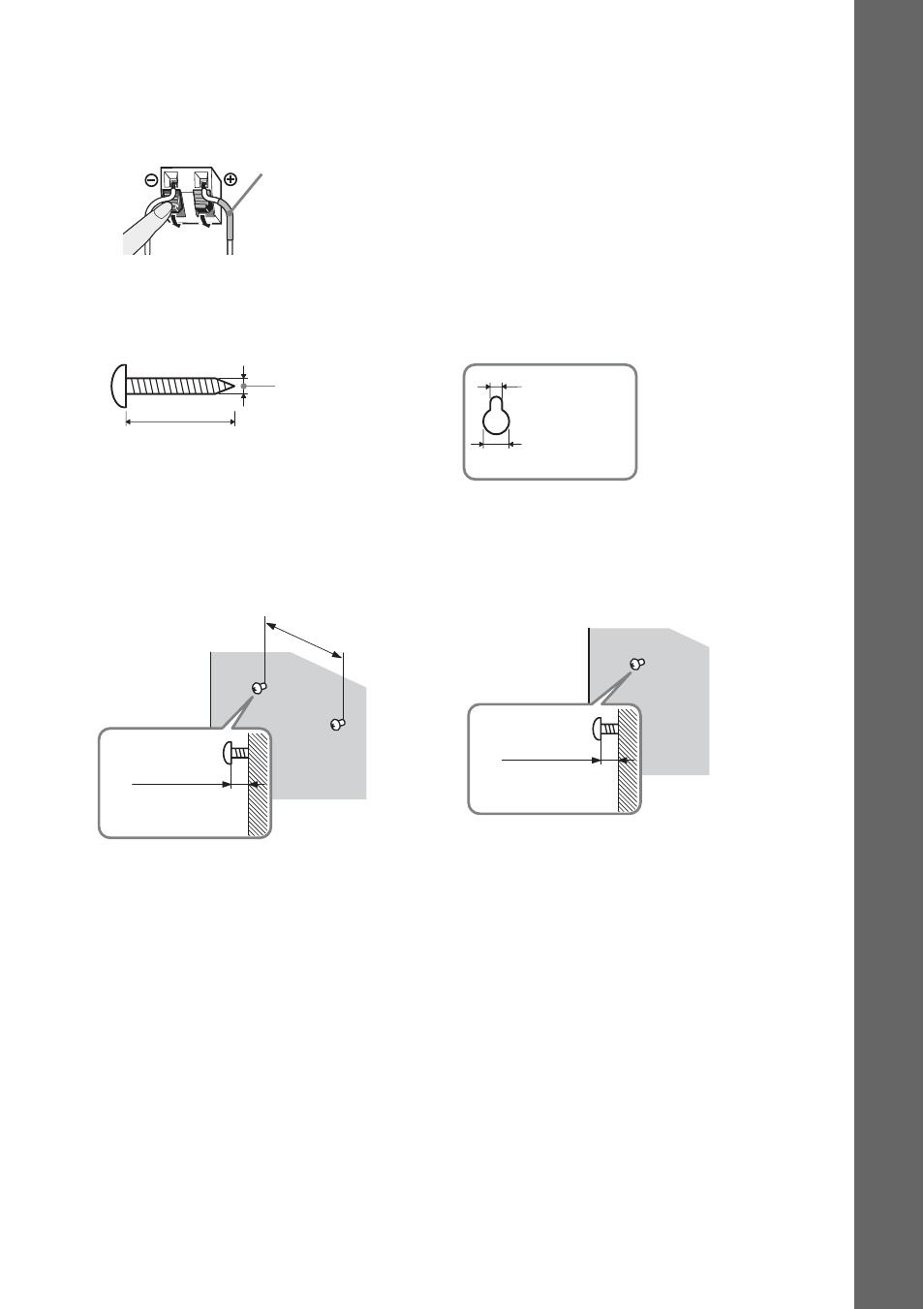

Приготовьте винты (приобретаются дополнительно), соответствующие
отверстиям на задней панели динамика. См. рисунки ниже.
2
Вкрутите винты в стену.
DAV-DZ265K/DAV-DZ266K/DAV-DZ270K/DAV-DZ275M
Цветная трубка
Передний динамик (L): белый кабель
Передний динамик (R): красный кабель
Центральный динамик: зеленый кабель
Динамик объемного звучания (L): синий кабель
Динамик объемного звучания (R): серый кабель
30 мм
4 мм
Отверстие на
задней панели
динамика
5 мм
10 мм
от 8 до 10 мм
145 мм
Для центрального динамика
Для остальных динамиков
от 8 до 10 мм
