12 RU
На
ч
а
ло р
а
боты
Шаг 1. Сборка динамиков
(только модели DAV-DZ570K/DAV-DZ570M/DAV-DZ571M)
Прежде чем подключать динамики, установите их на стойки.
(Для передних динамиков)
Используйте следующие компоненты.
• Передние динамики (2)
• Кабели динамиков (2, красный/белый)
• Стойки (2)
• Основания (2)
• Установочные пластины (2)
• Крышки стоек (2)
• Винты (большие, с шайбами) (4)
• Винты (малые) (6)
Способ подключения кабелей динамиков к гнездам SPEAKER см. на стр. 23.
•Застелите пол, чтобы не повредить его покрытие при сборке динамиков.
•Динамики также можно использовать без стойки, закрепив их на стене (стр. 17).
1

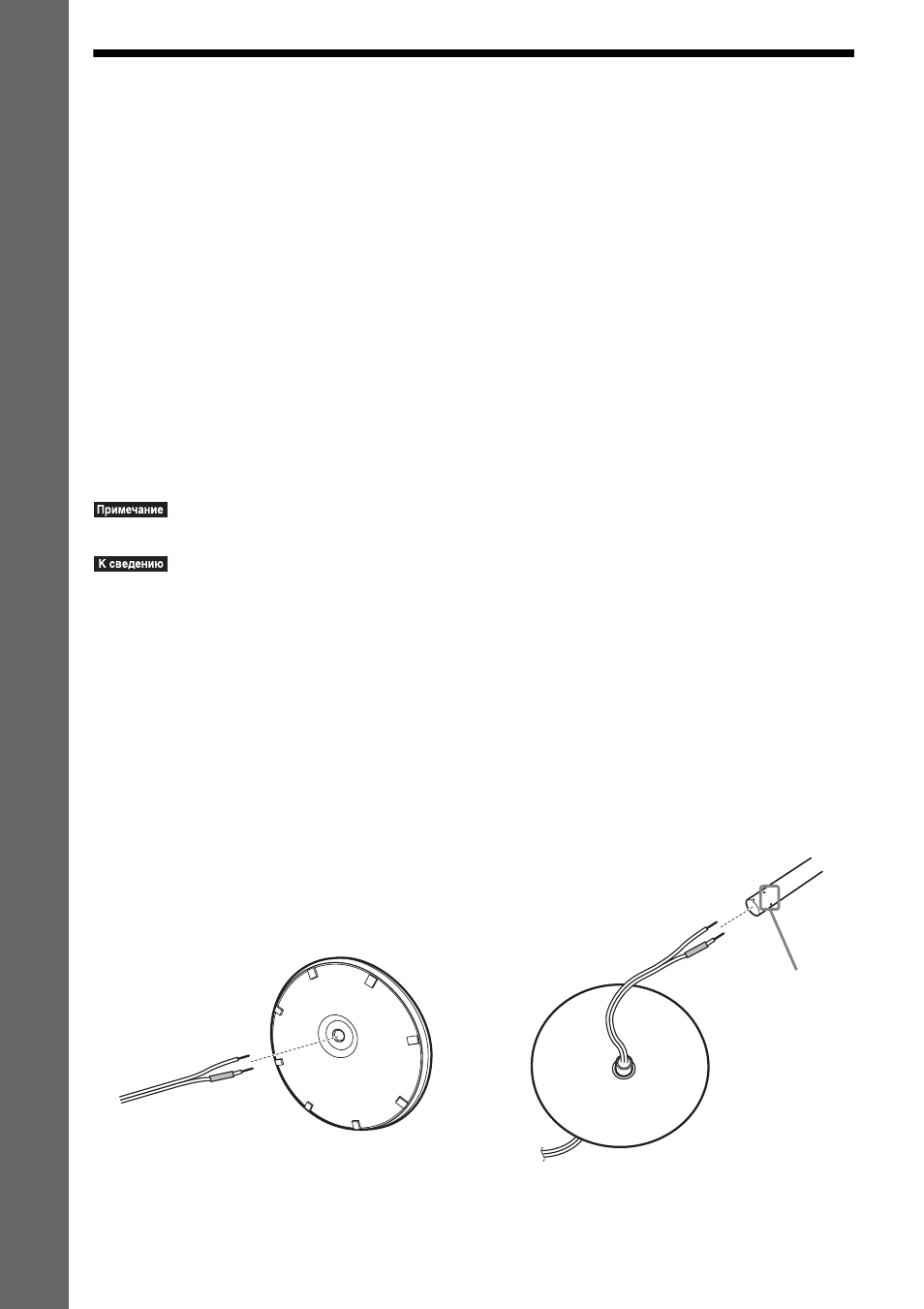

Протяните кабель динамика через отверстие в основании и в стойке.
Разъем и цветная трубка кабелей динамиков такого же цвета, что и гнезда, к
которым они подключаются.
Используйте кабели динамиков следующим образом.
• Передний динамик (L): белый кабель
• Передний динамик (R): красный кабель
Следите за ориентацией стоек. Выведите кабель динамика (и кабель системы
динамиков) из конца стойки с двумя отверстиями.
Кабель динамика
Нижняя часть основания
,
Стойка
Два отверстия
Верхняя часть основания
