Подключение видеокомпонентов – Инструкция по эксплуатации Sony HT-SF2300
Страница 24
Advertising
24
RU

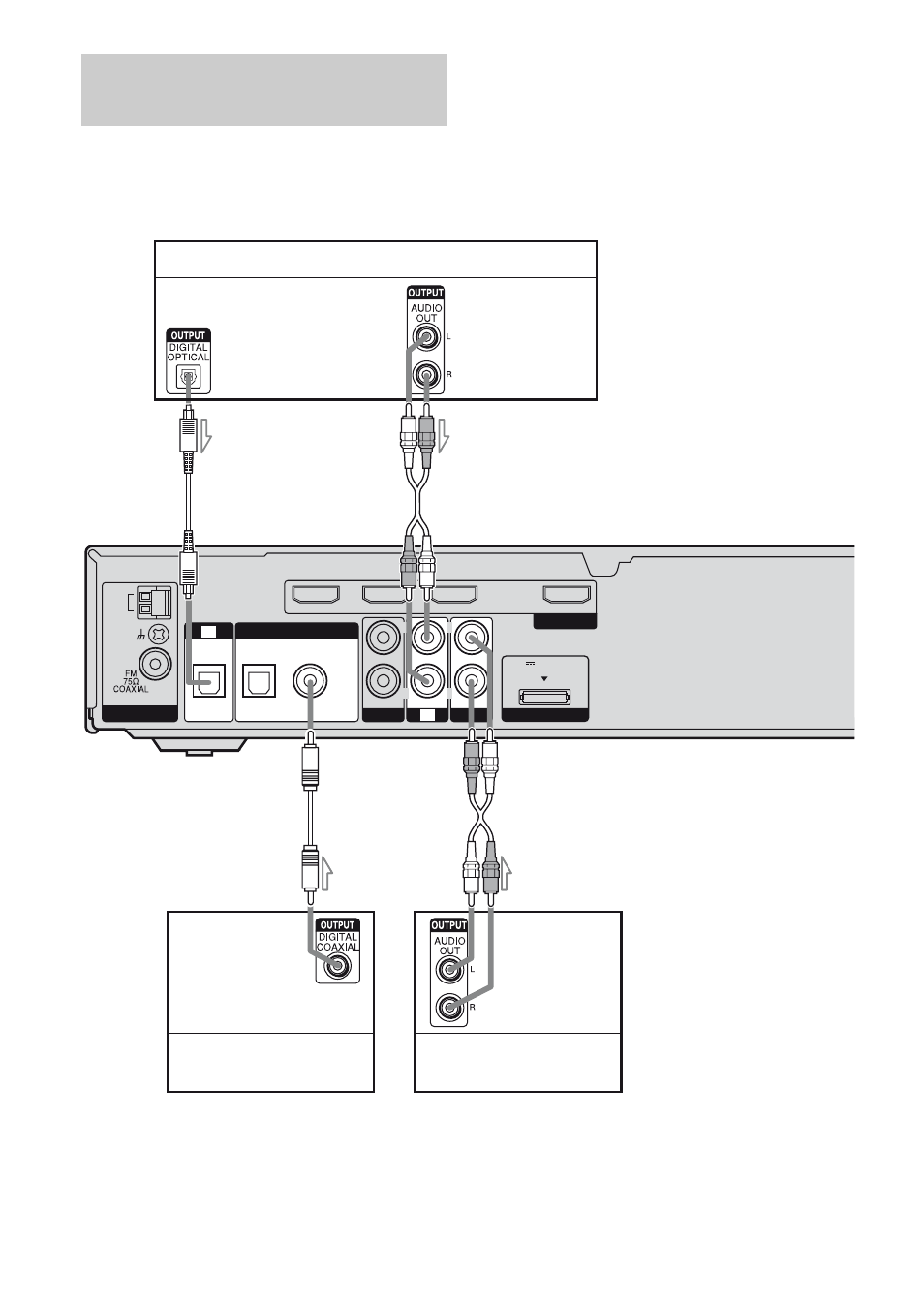

На следующем рисунке показано
подключение видеокомпонентов, таких
как проигрыватель DVD, DVD-
рекордер, видеомагнитофон и т.п.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
Подключение
видеокомпонентов
AUDIO IN
DVD IN
SAT IN
BD IN
OUT
ANTENNA
SA-CD/CD
DMPORT
DIGITAL
HDMI
AM
R
L
R
L
TV
TV
DC5V 700mA MAX
UDIO IN
A
A
OPT IN
VIDEO 2
OPT IN
COAX IN
DVD
VIDEO 1
UDIO IN
DVD-проигрыватель/
DVD-рекордер
A
Оптический цифровой кабель (не входит в комплект)
B
Аудиокабель (не входит в комплект)
C
Коаксиальный цифровой кабель (не входит в комплект)
A
B
B
C
Аудиосигналы
Аудиосигналы
Аудиосигналы
Телевизор
Видеомагнитофон
