10
RU

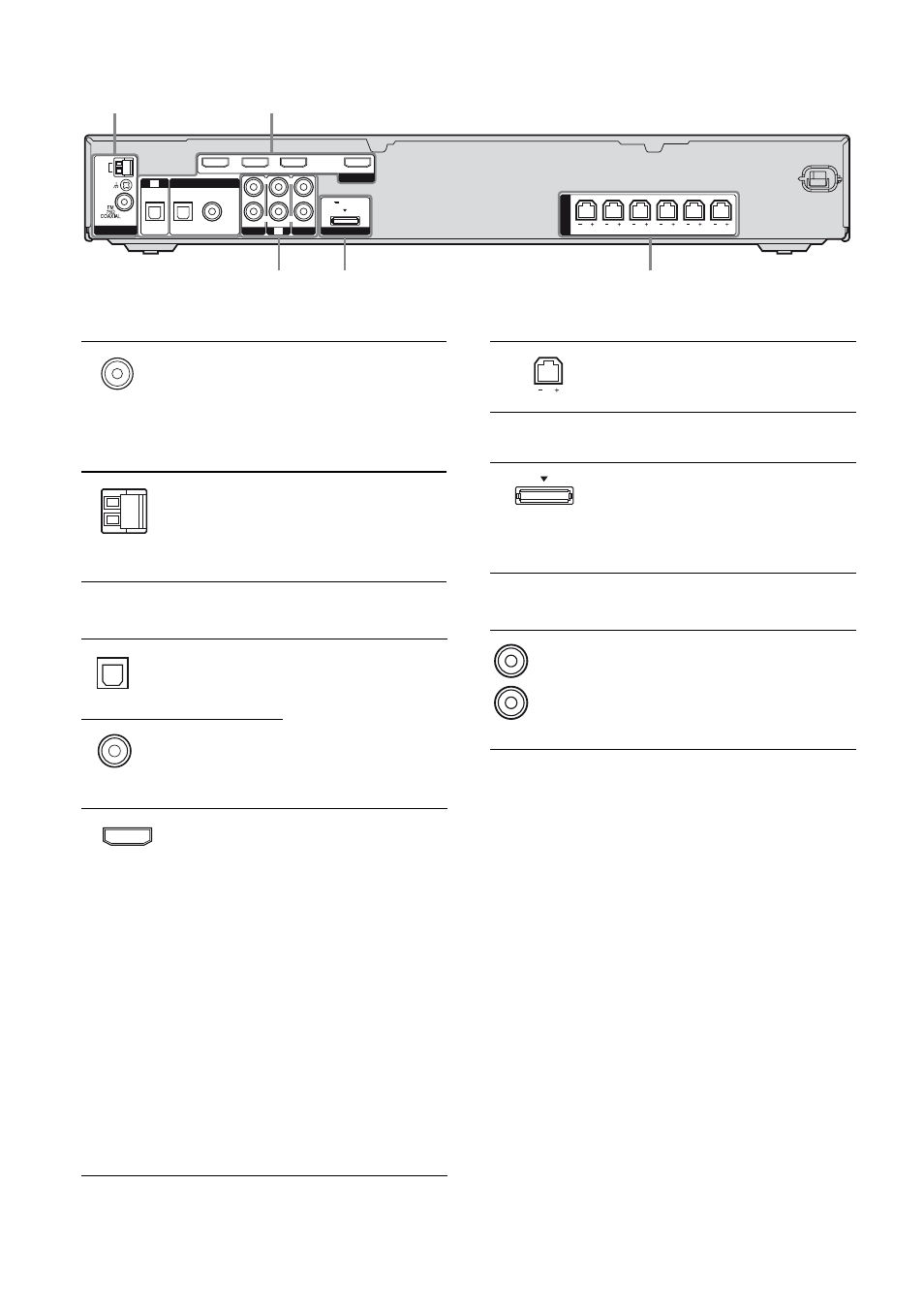

Задняя панель
1
2
5
4
3
OPT IN
OPT IN
VIDEO 2
COAX IN
AUDIO IN
DVD
DVD IN
SAT IN
BD IN
OUT
ANTENNA
SA-CD/CD
AUDIO IN
AUDIO IN
FRONT R
VIDEO 1
DMPORT
DIGITAL
SPEAKERS
HDMI
AM
R
L
R
L
FRONT L
SUR R
SUR L
CENTER
SUBWOOFER
TV
TV
DC5V 700mA MAX
A Секция ANTENNA
Гнездо
FM
ANTENNA
Подключается к
прилагаемой
проволочной
антенне для
диапазона FM
(стр. 26).
Pазъемам
AM
ANTENNA
Подключается к
прилагаемой
рамочной антенне
для диапазона AM
(стр. 26).
B Секция DIGITAL INPUT/OUTPUT
Гнездa
OPT IN
Для подсоединения
DVD-
проигрывателя и
т.п. Гнездо COAX
IN обеспечивает
улучшенное
качество громкого
звука (стр. 24).
Гнездо
COAX IN
Гнездa
HDMI IN/
OUT
Подключение к
DVD-
проигрывателю,
спутниковому
тюнеру,
проигрывателю
дисков Blu-ray и т.п.
выводится на
телевизор или
проектор, в то
время как звук
выводится через
телевизор или/и
громкоговорители,
подключенные к
данному ресиверу
(стр. 22).
C Секция SPEAKERS
Подключается к прилагаемым
громкоговорителям и
сабвуферу (стр. 19).
D DMPORT
Гнездо
DMPORT
Для подключения
к адаптеру
DIGITAL
MEDIA PORT
(стр. 68).
E Секция AUDIO INPUT
Гнездa
AUDIO
IN
Для подсоединения
Super Audio CD
проигрывателя,
CD-проигрывателя
и т.п. (стр. 21, 24).
Белый
(L)
Красный
(R)
