Инструкция по эксплуатации Sony DAV-DZ870M
Страница 17
17
RU
Н
а
чал
о раб
о
ты

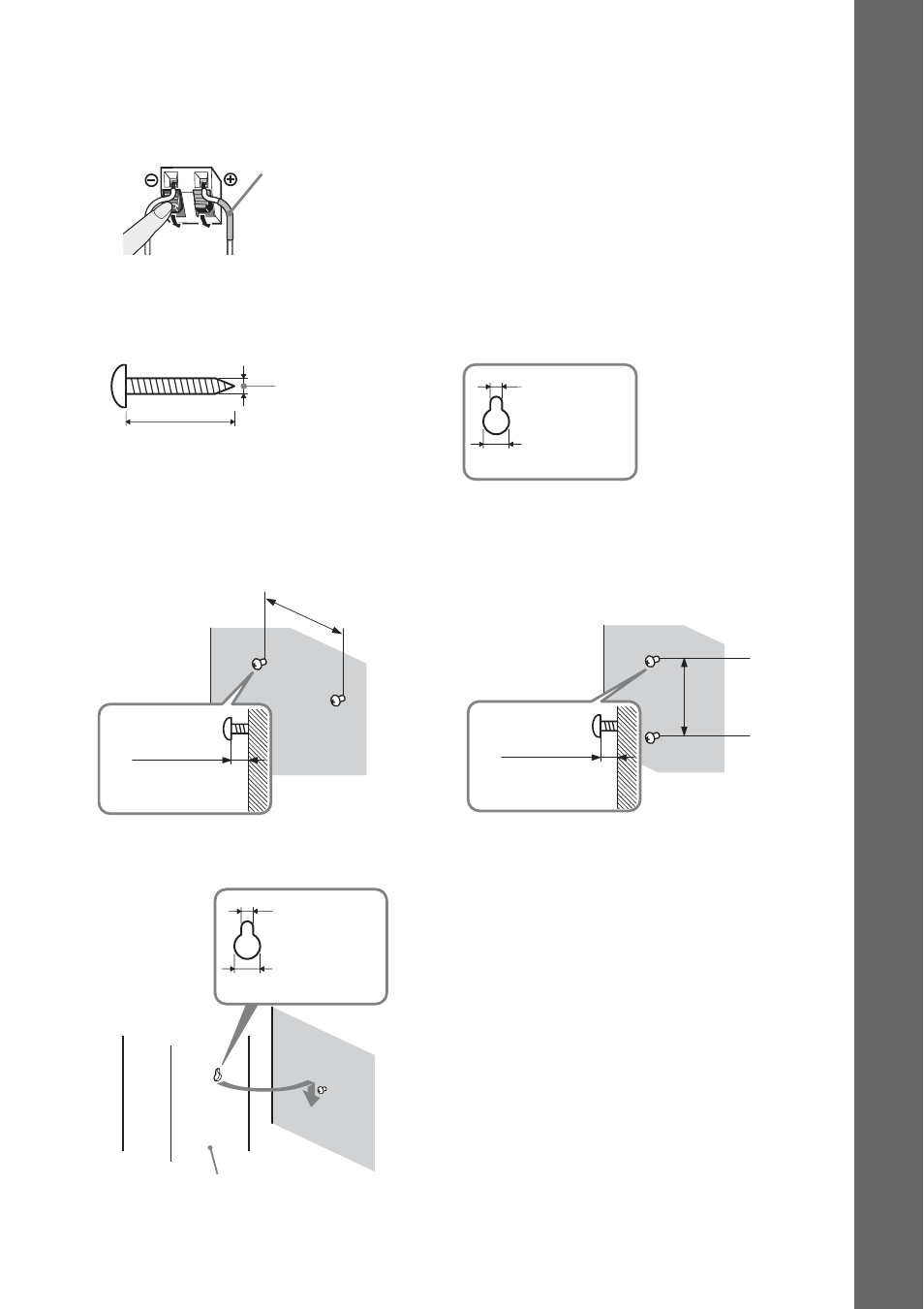

Установка динамиков на стену
Перед установкой динамиков на стену подключите к ним кабели динамиков.
Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на
динамиках: кабель динамика с цветной трубкой к3; без цветной трубки – к #.
1
Приготовьте винты (приобретаются дополнительно), соответствующие
отверстиям на задней панели динамика. См. рисунки ниже.
2
Вкрутите винты в стену.
3
Повесьте динамики на винты.
Цветная трубка
Передний динамик (L): белый кабель
Передний динамик (R): красный кабель
Центральный динамик: зеленый кабель
Динамик объемного звучания (L): синий кабель
Динамик объемного звучания (R): серый кабель
30 мм
4 мм
Отверстие на
задней панели
динамика
5 мм
10 мм
от 8 до 10 мм
219 мм
Для центрального динамика
217 мм
Для остальных динамиков
от 8 до 10 мм
5 мм
10 мм
Отверстие на
задней панели
динамика
Задняя панель динамика
