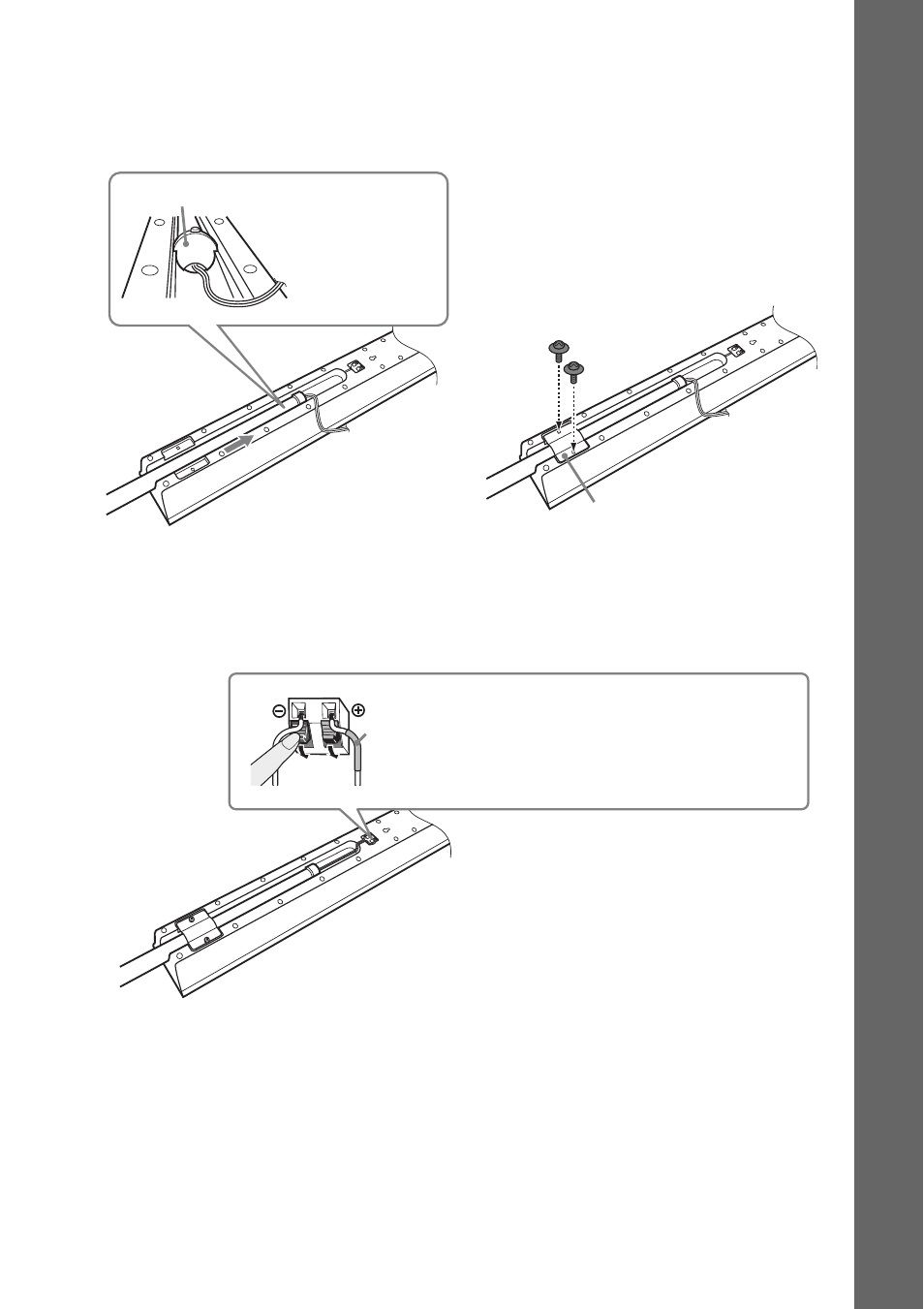

Вставьте стойку в паз динамика, сдвиньте ее в пазу до упора, затем закрепите
стойку установочной пластиной и винтами.
Используйте динамик, цвет гнезда которого на задней панели совпадает с цветом
гнезда трубки кабеля динамика.
4
Подсоедините кабели динамика к динамику.
Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на
динамиках: кабель динамика с цветной трубкой к3; без цветной трубки – к #.
Следите за
положением
крышки стойки
при установке.
,
Задняя панель динамика
Закрепите два винта
(больших, с шайбами).
Установочная пластина
Крышка стойки
Задняя панель динамика
Цветная трубка
Передний динамик (L): белый кабель
Передний динамик (R): красный кабель
Динамик объемного звучания (L): синий кабель
Динамик объемного звучания (R): серый кабель
