28
UA
Пристрій: см
Цифри в таблиці, наведеній вище, можуть дещо відрізнятися залежно від встановлення.
Стіна, на якій буде встановлено телевізор, повинна витримувати вагу, щонайменше в чотири
рази більшу за вагу телевізора. Інформацію стосовно його ваги див. у розділі «Технічні
характеристики» (стор. 29).
* Положення гака «a» не можна використовувати для моделі в таблиці, зазначеній вище.

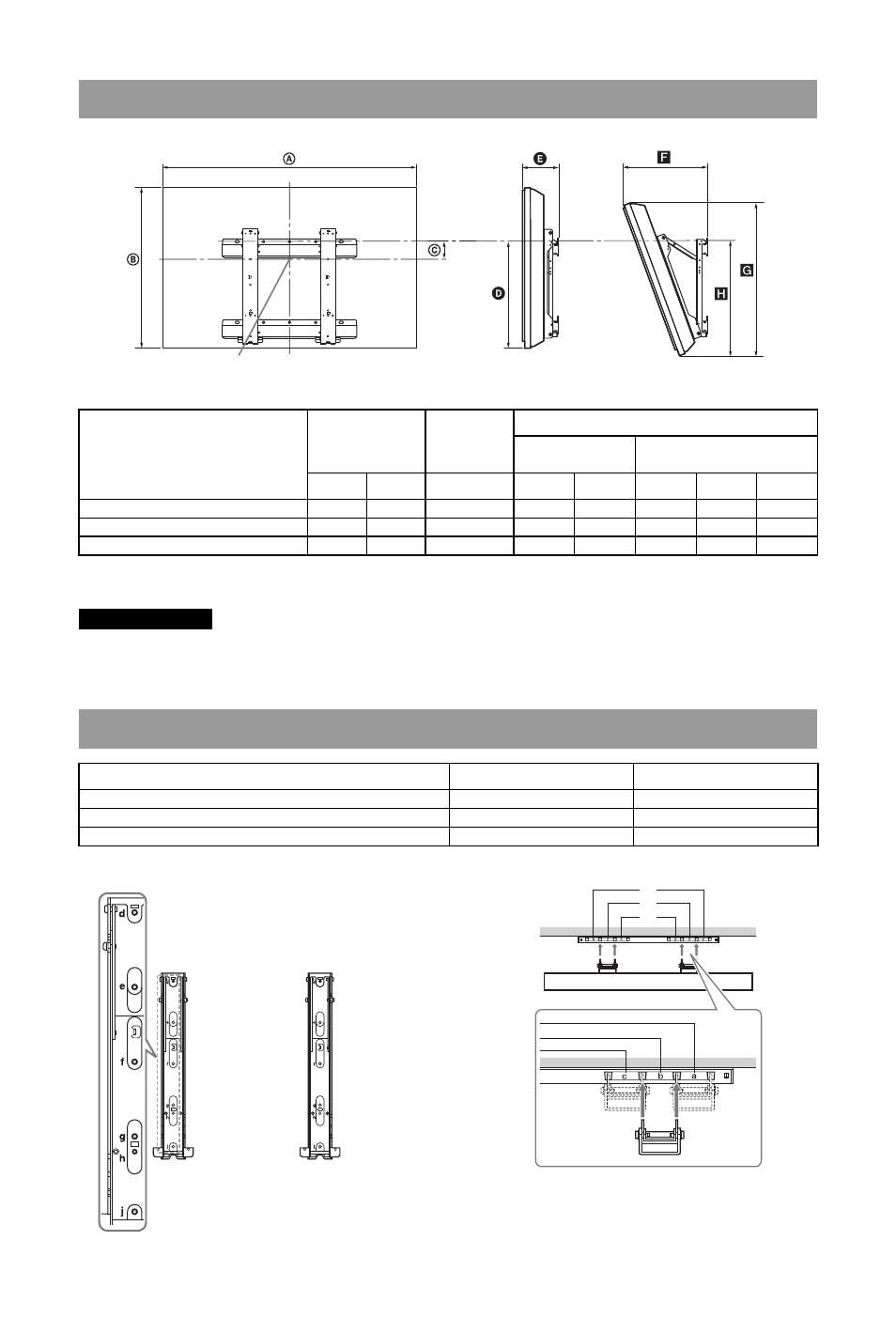

Таблиця розмірів для встановлення телевізора
Назва моделі
Розміри дисплея
Розмір
центральної
частини
екрана
Довжина кожного кута монтажу
Кут (0
)
Кут (20
)
A
B
C
D
E
F
G
H
KDL-40S56/P56/P36xx
99,6
61,2
12,2
43,3
15,8
33,8
57,5
47,1
KDL-37S56/P56/P36xx
92,7
57,4
14
43,2
15,6
32,4
54,2
46,8
KDL-32S56/P56/P36xx
80,6
50,7
17,2
42,9
15,3
29,9
48,5
46,6
Центральна точка екрана
ПОПЕРЕДЖЕННЯ
Схема/таблиця розташування гвинтів і гаків
Назва моделі
Розташування гвинтів
Розташування гаків
KDL-40S56/P56/P36xx
d, g
b
KDL-37S56/P56/P36xx
d, g
b
KDL-32S56/P56/P36xx
e, g
c
Розташування гвинтів
Розташування гаків
b
a*
c
