28
RU
Единица измерения: см
Установочные размеры могут отличаться в зависимости от того, как установлен телевизор.
Стена, к которой крепится телевизор, должна быть в состоянии выдержать вес, по крайней
мере, в четыре раза превышающий вес телевизора. Вес телевизора см. в разделе "Технические
характеристики" (стр. 29).
* Вариант расположения скобы "а" не может использоваться для моделей, указанных в вышеприведенной таблице.

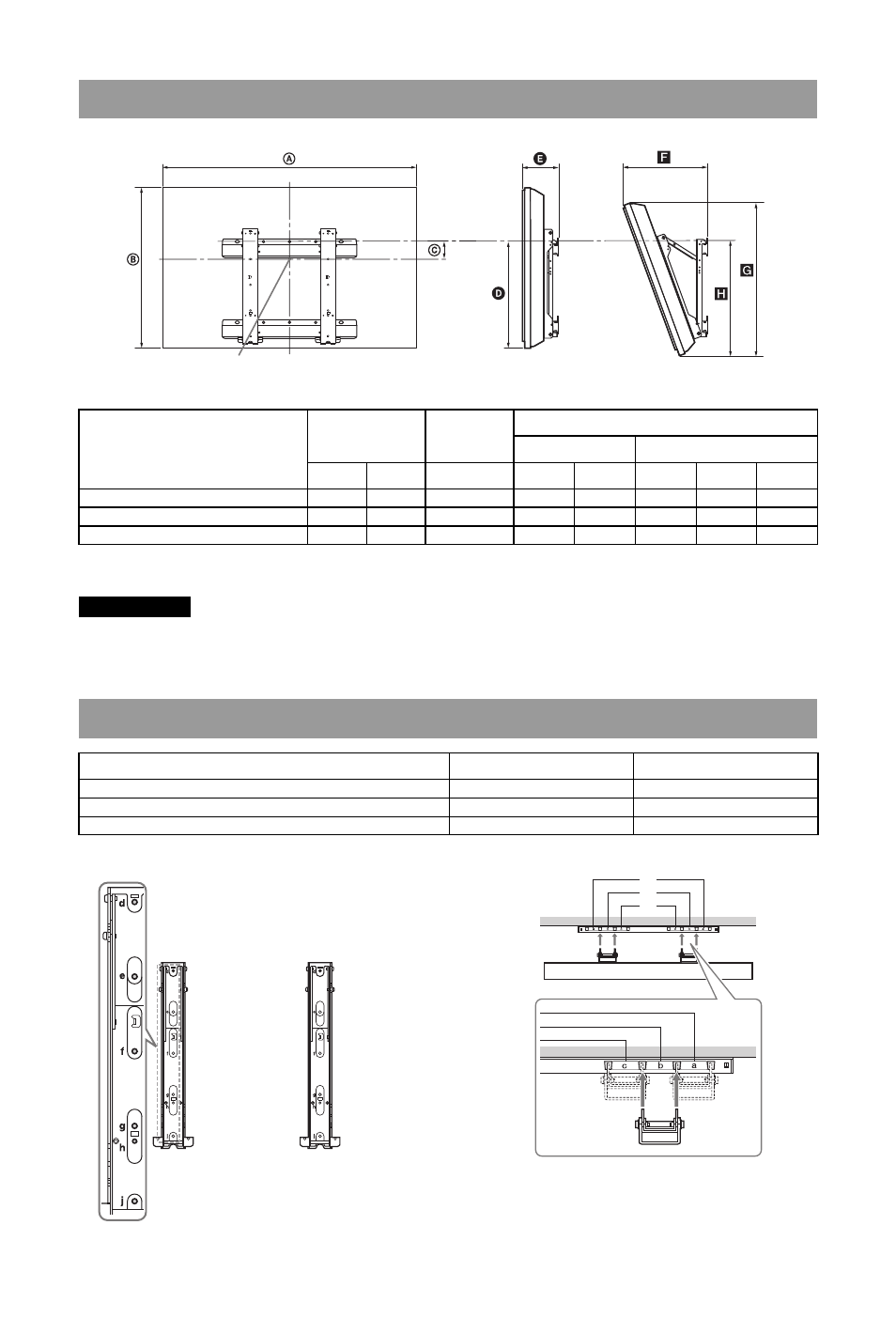

Таблица установочных размеров телевизора
Название модели
Размеры экрана
Расстояние
до центра
экрана
Размеры для различных углов установки
Угол (0º)
Угол (20º)
A
B
C
D
E
F
G
H
KDL-40S56/P56/P36xx
99,6
61,2
12,2
43,3
15,8
33,8
57,5
47,1
KDL-37S56/P56/P36xx
92,7
57,4
14
43,2
15,6
32,4
54,2
46,8
KDL-32S56/P56/P36xx
80,6
50,7
17,2
42,9
15,3
29,9
48,5
46,6
Центральная точка экрана
ВНИМАНИЕ!
Схема и таблица расположения скоб и винтов
Название модели
Расположение винтов
Расположение скоб
KDL-40S56/P56/P36xx
d, g
b
KDL-37S56/P56/P36xx
d, g
b
KDL-32S56/P56/P36xx
e, g
c
Расположение винтов
Расположение скоб
b
a*
c
