Инструкция по эксплуатации Sony XS-L152P5
Subwoofer
2-320-584-11 (1)
Subwoofer
Installation/Connections
Installation/Connexions
Instalación/Conexiones
Installation/Anschluss
Montering/Anslutning
Montage/Aansluitingen
Instalação/Ligações
Installazione/Collegamenti
Instalacja/Podłączenia
Εγκατάσταση/Συνδέσεις
Установка/Подсоединение
2005 Sony Corporation
Printed in Thailand
XS-L152P5/L122P5/L102P5/L82P5
A
D
B
C

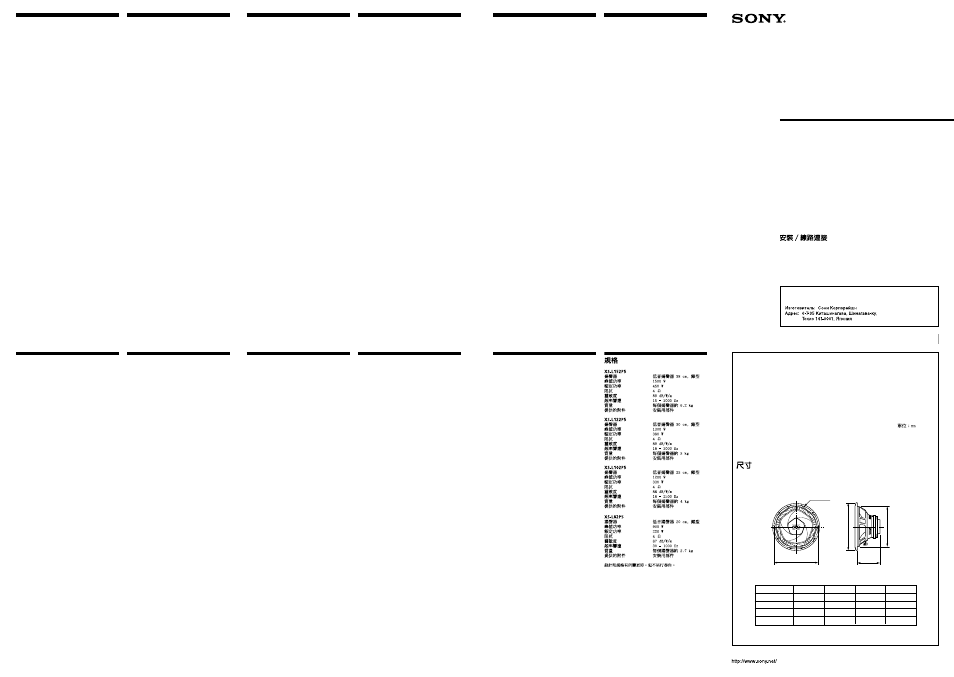

Dimensions
Dimensions
Dimensiones
Abmessungen
Dimensioner
Afmetingen
Dimensões
Dimensioni
Wymiary
∆ιαστάσεις
Размеры
Unit: mm (in)
Unité : mm (po)
Unidad: mm
Einheit: mm
Enhet: mm
Eenheid: mm
Unidade: mm
Unità: mm
Jednostka: mm
Μονάδα: mm
Eдиницы: мм
ø 5.5
Низкочастотный громкоговоритель
Cдeлaно в Taилaндe
Dane techniczne
XS-L152P5
Głośnik
Woofer 38 cm, typ stożkowy
Moc maksymalna
1 500 W
Moc znamionowa
450 W
Impedancja
4
Ω
Czułość
89 dB/W/m
Pasmo przenoszenia
15
– 2 000 Hz
Waga
Około 6,2 kg pojedynczy
głośnik
Dostarczony osprzęt
Elementy instalacyjne
XS-L122P5
Głośnik
Woofer 30 cm, typ stożkowy
Moc maksymalna
1 300 W
Moc znamionowa
380 W
Impedancja
4
Ω
Czułość
89 dB/W/m
Pasmo przenoszenia
18
– 2 000 Hz
Waga
Około 5 kg pojedynczy
głośnik
Dostarczony osprzęt
Elementy instalacyjne
XS-L102P5
Głośnik
Woofer 25 cm, typ stożkowy
Moc maksymalna
1 200 W
Moc znamionowa
330 W
Impedancja
4
Ω
Czułość
88 dB/W/m
Pasmo przenoszenia
18
– 2 500 Hz
Waga
Około 4 kg pojedynczy
głośnik
Dostarczony osprzęt
Elementy instalacyjne
XS-L82P5
Głośnik
Woofer 20 cm, typ stożkowy
Moc maksymalna
900 W
Moc znamionowa
220 W
Impedancja
4
Ω
Czułość
87 dB/W/m
Pasmo przenoszenia
30
– 1 000 Hz
Waga
Około 2,7 kg pojedynczy
głośnik
Dostarczony osprzęt
Elementy instalacyjne
Wygląd zewnętrzny oraz dane techniczne mogą ulec
zmianie bez uprzedniego zawiadomienia.
Τεχνικά χαρακτηριστικά
XS-L152P5
Ηχείο
Woofer 38 cm, τύπου
κώνου
Μέγιστη ισχύς
1.500 W
Ονοµαστική ισχύς
450 W
Αντίσταση
4
Ω
Ευαισθησία
89 dB/W/m
Απ κριση συχν τητας 15 – 2.000 Hz
Βάρος
Περίπου 6,2 kg ανά ηχείο
Παρεχ µενο αξεσουάρ Εξαρτηµατα για
εγκατάσταση
XS-L122P5
Ηχείο
Woofer 30 cm, τύπου
κώνου
Μέγιστη ισχύς
1.300 W
Ονοµαστική ισχύς
380 W
Αντίσταση
4
Ω
Ευαισθησία
89 dB/W/m
Απ κριση συχν τητας 18 – 2.000 Hz
Βάρος
Περίπου 5 kg ανά ηχείο
Παρεχ µενο αξεσουάρ Εξαρτηµατα για
εγκατάσταση
XS-L102P5
Ηχείο
Woofer 25 cm, τύπου
κώνου
Μέγιστη ισχύς
1.200 W
Ονοµαστική ισχύς
330 W
Αντίσταση
4
Ω
Ευαισθησία
88 dB/W/m
Απ κριση συχν τητας 18 – 2500 Hz
Βάρος
Περίπου 4 kg ανά ηχείο
Παρεχ µενο αξεσουάρ Εξαρτηµατα για
εγκατάσταση
XS-L82P5
χείο
Woofer 20 cm, τύπου
κώνου
Μέγιστη ισχύς
900 W
Ονοµαστική ισχύς
220 W
Αντίσταση
4
Ω
Ευαισθησία
87 dB/W/m
Απ κριση συχν τητας 30 – 1.000 Hz
Βάρος
Περίπου 2,7 kg ανά ηχείο
Παρεχ µενο αξεσουάρ Εξαρτηµατα για
εγκατάσταση
O σχεδιασµ ς και τα τεχνικά χαρακτηριστικά µπορεί
να αλλάξουν χωρίς προειδοποίηση.
Технические характеристики
XS-L152P5
Громкоговоритель
Вуфер 38 см, высоко
ориентированного типа
Пиковaя мощноcть
1500 Вт
Hоминaльнaя мощноcть 450 Вт
Сопротивление
4 Ом
Чувствительность
89 дБ/Bт/м
Полоса воспроизводимых частот
15 – 2000 Гц
Масса
Приблизительно 6,2 Kг на
один громкоговоритель
Входящие в комплект Детали для установки
принадлежности
XS-L122P5
Громкоговоритель
Вуфер 30 см, высоко
ориентированного типа
Пиковaя мощноcть
1300 Вт
Hоминaльнaя мощноcть 380 Вт
Сопротивление
4 Ом
Чувствительность
89 дБ/Bт/м
Полоса воспроизводимых частот
18 – 2000 Гц
Масса
Приблизительно 5 Kг на
один громкоговоритель
Входящие в комплект Детали для установки
принадлежности
XS-L102P5
Громкоговоритель
Вуфер 25 см, высоко
ориентированного типа
Пиковaя мощноcть
1200 Вт
Hоминaльнaя мощноcть 330 Вт
Сопротивление
4 Ом
Чувствительность
88 дБ/Bт/м
Полоса воспроизводимых частот
18 – 2500 Гц
Масса
Приблизительно 4 Kг на
один громкоговоритель
Входящие в комплект Детали для установки
принадлежности
XS-L82P5
Громкоговоритель
Вуфер 20 см, высоко
ориентированного типа
Пиковaя мощноcть
900 Вт
Hоминaльнaя мощноcть 220 Вт
Сопротивление
4 Ом
Чувствительность
87 дБ/Bт/м
Полоса воспроизводимых частот
30 – 1000 Гц
Масса
Приблизительно 2,7 Kг на
один громкоговоритель
Входящие в комплект Детали для установки
принадлежности
Конструкция и технические характеристики могут
быть изменены без оповещения.
XS-L152P5
ш389 (15
3
/
8
)
ш416 (16
1
/
2
)
ш351 (13
7
/
8
)
169 (7
3
/
4
)
XS-L122P5
ш307 (12
1
/
8
)
ш328 (13)
ш277 (11)
134 (5
3
/
8
)
XS-L102P5
ш258 (10
1
/
4
)
ш273 (10
3
/
4
)
ш232 (9
1
/
4
)
126 (5)
XS-L82P5
ш206 (8
1
/
8
)
ш227 (9)
ш179 (7
1
/
8
)
96 (3
7
/
8
)
A
B
C
D
Specifications
XS-L152P5
Speaker
Woofer 38 cm (15 in), cone
type
Peak power
1,500 W
Rated power
450 W
Impedance
4
Ω
Sensitivity
89 dB/W/m
Frequency response
15 – 2,000 Hz
Mass
Approx. 6.2 kg (13 lb 11 oz)
per speaker
Supplied accessory
Parts for installation
XS-L122P5
Speaker
Woofer 30 cm (12 in), cone
type
Peak power
1,300 W
Rated power
380 W
Impedance
4
Ω
Sensitivity
89 dB/W/m
Frequency response
18 – 2,000 Hz
Mass
Approx. 5 kg (11 lb) per
speaker
Supplied accessory
Parts for installation
XS-L102P5
Speaker
Woofer 25 cm (10 in), cone
type
Peak power
1,200 W
Rated power
330 W
Impedance
4
Ω
Sensitivity
88 dB/W/m
Frequency response
18 – 2,500 Hz
Mass
Approx. 4 kg (8 lb 13 oz) per
speaker
Supplied accessory
Parts for installation
XS-L82P5
Speaker
Woofer 20 cm (8 in), cone
type
Peak power
900 W
Rated power
220 W
Impedance
4
Ω
Sensitivity
87 dB/W/m
Frequency response
30 – 1,000 Hz
Mass
Approx. 2.7 kg (6 lb) per
speaker
Supplied accessory
Parts for installation
Design and specifications are subject to change
without notice.
Spécifications
XS-L152P5
Haut-parleur
Haut-parleur des basses
38 cm (15 po),type en cône
Puissance de crête
1 500 W
Puissance nominale
450 W
Impédance
4
Ω
Sensibilité
89 dB/W/m
Réponse en fréquence
15 – 2 000 Hz
Poids
Env. 6,2 kg (13 lb 11 oz) par
haut-parleur
Accessoires fournis
Eléments d’installation
XS-L122P5
Haut-parleur
Haut-parleur des basses
30 cm (12 po),type en cône
Puissance de crête
1 300 W
Puissance nominale
380 W
Impédance
4
Ω
Sensibilité
89 dB/W/m
Réponse en fréquence
18 – 2 000 Hz
Poids
Env. 5 kg (11 lb) par haut-
parleur
Accessoires fournis
Eléments d’installation
XS-L102P5
Haut-parleur
Haut-parleur des basses
25 cm (10 po),type en cône
Puissance de crête
1 200 W
Puissance nominale
330 W
Impédance
4
Ω
Sensibilité
88 dB/W/m
Réponse en fréquence
18 – 2 500 Hz
Poids
Env. 4 kg (8 lb 13 oz) par
haut-parleur
Accessoires fournis
Eléments d’installation
XS-L82P5
Haut-parleur
Haut-parleur des basses
20 cm (8 po),type en cône
Puissance de crête
900 W
Puissance nominale
220 W
Impédance
4
Ω
Sensibilité
87 dB/W/m
Réponse en fréquence
30 – 1 000 Hz
Poids
Env. 2,7 kg (6 lb) par haut-
parleur
Accessoires fournis
Eléments d’installation
La conception et les spécifications sont modifiables
sans préavis.
Especificaciones
XS-L152P5
Altavoz
Altavoz de graves de 38 cm,
tipo cónico
Potencia máxima
1 500 W
Potencia nominal
450 W
Impedancia
4
Ω
Sensibilidad
89 dB/W/m
Respuesta en frecuencia 15 – 2 000 Hz
Peso
Aprox. 6,2 kg por altavoz
Accesorios suministrados
Componentes para
instalación
XS-L122P5
Altavoz
Altavoz de graves de 30 cm,
tipo cónico
Potencia máxima
1 300 W
Potencia nominal
380 W
Impedancia
4
Ω
Sensibilidad
89 dB/W/m
Respuesta en frecuencia 18 – 2 000 Hz
Peso
Aprox. 5 kg por altavoz
Accesorios suministrados
Componentes para
instalación
XS-L102P5
Altavoz
Altavoz de graves de 25 cm,
tipo cónico
Potencia máxima
1 200 W
Potencia nominal
330 W
Impedancia
4
Ω
Sensibilidad
88 dB/W/m
Respuesta en frecuencia 18 – 2 500 Hz
Peso
Aprox. 4 kg por altavoz
Accesorios suministrados
Componentes para
instalación
XS-L82P5
Altavoz
Altavoz de graves de 20 cm,
tipo cónico
Potencia máxima
900 W
Potencia nominal
220 W
Impedancia
4
Ω
Sensibilidad
87 dB/W/m
Respuesta en frecuencia 30 – 1 000 Hz
Peso
Aprox. 2,7 kg por altavoz
Accesorios suministrados
Componentes para
instalación
Diseño y especificaciones sujetos a cambio sin previo
aviso.
Technische Daten
XS-L152P5
Lautsprecher
Tieftöner 38 cm, Konus
Max. Leistung
1.500 W
Nennleistung
450 W
Impedanz
4
Ω
Kennschalldruckpegel
89 dB/W/m
Frequenzgang
15 – 2.000 Hz
Gewicht
ca. 6,2 kg pro Lautsprecher
Mitgeliefertes Zubehör
Montageteile
XS-L122P5
Lautsprecher
Tieftöner 30 cm, Konus
Max. Leistung
1.300 W
Nennleistung
380 W
Impedanz
4
Ω
Kennschalldruckpegel
89 dB/W/m
Frequenzgang
18 – 2.000 Hz
Gewicht
ca. 5 kg pro Lautsprecher
Mitgeliefertes Zubehör
Montageteile
XS-L102P5
Lautsprecher
Tieftöner 25 cm, Konus
Max. Leistung
1.200 W
Nennleistung
330 W
Impedanz
4
Ω
Kennschalldruckpegel
88 dB/W/m
Frequenzgang
18 – 2.500 Hz
Gewicht
ca. 4 kg pro Lautsprecher
Mitgeliefertes Zubehör
Montageteile
XS-L82P5
Lautsprecher
Tieftöner 20 cm, Konus
Max. Leistung
900 W
Nennleistung
220 W
Impedanz
4
Ω
Kennschalldruckpegel
87 dB/W/m
Frequenzgang
30 – 1.000 Hz
Gewicht
ca. 2,7 kg pro Lautsprecher
Mitgeliefertes Zubehör
Montageteile
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
Specifikationer
XS-L152P5
Högtalare
Woofer 38 cm, kontyp
Toppeffekt
1 500 W
Uppmätt effekt
450 W
Impedans
4
Ω
Känslighet
89 dB/W/m
Frekvensomfång
15 – 2 000 Hz
Vikt
Ca 6,2 kg per högtalare
Medföljande tillbehör
Delar för montering
XS-L122P5
Högtalare
Woofer 30 cm, kontyp
Toppeffekt
1 300 W
Uppmätt effekt
380 W
Impedans
4
Ω
Känslighet
89 dB/W/m
Frekvensomfång
18 – 2 000 Hz
Vikt
Ca 5 kg per högtalare
Medföljande tillbehör
Delar för montering
XS-L102P5
Högtalare
Woofer 25 cm, kontyp
Toppeffekt
1 200 W
Uppmätt effekt
330 W
Impedans
4
Ω
Känslighet
88 dB/W/m
Frekvensomfång
18 – 2 500 Hz
Vikt
Ca 4 kg per högtalare
Medföljande tillbehör
Delar för montering
XS-L82P5
Högtalare
Woofer 20 cm, kontyp
Toppeffekt
900 W
Uppmätt effekt
220 W
Impedans
4
Ω
Känslighet
87 dB/W/m
Frekvensomfång
30 – 1 000 Hz
Vikt
Ca 2,7 kg per högtalare
Medföljande tillbehör
Delar för montering
Rätt till ändring av design och specifikationer
förbehålles.
Technische gegevens
XS-L152P5
Luidspreker
38 cm woofer, conustype
Maximaal ingangsvermogen
1.500 W
Nominaal ingangsvermogen
450 W
Impedantie
4
Ω
Gevoeligheid
89 dB/W/m
Frequentiebereik
15 – 2.000 Hz
Gewicht
Ca. 6,2 kg per luidspreker
Bijgeleverde accessoires Onderdelen voor installatie
XS-L122P5
Luidspreker
30 cm woofer, conustype
Maximaal ingangsvermogen
1.300 W
Nominaal ingangsvermogen
380 W
Impedantie
4
Ω
Gevoeligheid
89 dB/W/m
Frequentiebereik
18 – 2.000 Hz
Gewicht
Ca. 5 kg per luidspreker
Bijgeleverde accessoires Onderdelen voor installatie
XS-L102P5
Luidspreker
25 cm woofer, conustype
Maximaal ingangsvermogen
1.200 W
Nominaal ingangsvermogen
330 W
Impedantie
4
Ω
Gevoeligheid
88 dB/W/m
Frequentiebereik
18 – 2.500 Hz
Gewicht
Ca. 4 kg per luidspreker
Bijgeleverde accessoires Onderdelen voor installatie
XS-L82P5
Luidspreker
20 cm woofer, conustype
Maximaal ingangsvermogen
900 W
Nominaal ingangsvermogen
220 W
Impedantie
4
Ω
Gevoeligheid
87 dB/W/m
Frequentiebereik
30 – 1.000 Hz
Gewicht
Ca. 2,7 kg per luidspreker
Bijgeleverde accessoires Onderdelen voor installatie
Ontwerp en specificaties kunnen zonder voorafgaande
mededeling gewijzigd worden.
Especificações
XS-L152P5
Altifalante
Altifalante de graves 38 cm,
tipo cone
Potência de pico
1.500 W
Potência nominal
450 W
Impedância
4
Ω
Sensibilidade
89 dB/W/m
Resposta em frequência 15 – 2.000 Hz
Peso
Aprox. 6,2 Kg por altifalante
Acessórios fornecidos
Peças para instalação
XS-L122P5
Altifalante
Altifalante de graves 30 cm,
tipo cone
Potência de pico
1.300 W
Potência nominal
380 W
Impedância
4
Ω
Sensibilidade
89 dB/W/m
Resposta em frequência 18 – 2.000 Hz
Peso
Aprox. 5 Kg por altifalante
Acessórios fornecidos
Peças para instalação
XS-L102P5
Altifalante
Altifalante de graves 25 cm,
tipo cone
Potência de pico
1.200 W
Potência nominal
330 W
Impedância
4
Ω
Sensibilidade
88 dB/W/m
Resposta em frequência 18 – 2.500 Hz
Peso
Aprox. 4 Kg por altifalante
Acessórios fornecidos
Peças para instalação
XS-L82P5
Altifalante
Altifalante de graves 20 cm,
tipo cone
Potência de pico
900 W
Potência nominal
220 W
Impedância
4
Ω
Sensibilidade
87 dB/W/m
Resposta em frequência 30 – 1.000 Hz
Peso
Aprox. 2,7 Kg por altifalante
Acessórios fornecidos
Peças para instalação
Design e especificações sujeitos a alterações sem aviso
prévio.
Caratteristiche tecniche
XS-L152P5
Diffusore
Woofer 38 cm, tipo a cono
Potenza massima
1.500 W
Potenza nominale
450 W
Impedenza
4
Ω
Sensibilità
89 dB/W/m
Risposta in frequenza
15 – 2.000 Hz
Peso
circa 6,2 Kg per diffusore
Accessori in dotazione
Elementi per installazione
XS-L122P5
Diffusore
Woofer 30 cm, tipo a cono
Potenza massima
1.300 W
Potenza nominale
380 W
Impedenza
4
Ω
Sensibilità
89 dB/W/m
Risposta in frequenza
18 – 2.000 Hz
Peso
circa 5 Kg per diffusore
Accessori in dotazione
Elementi per installazione
XS-L102P5
Diffusore
Woofer 25 cm, tipo a cono
Potenza massima
1.200 W
Potenza nominale
330 W
Impedenza
4
Ω
Sensibilità
88 dB/W/m
Risposta in frequenza
18 – 2.500 Hz
Peso
circa 4 Kg per diffusore
Accessori in dotazione
Elementi per installazione
XS-L82P5
Diffusore
Woofer 20 cm, tipo a cono
Potenza massima
900 W
Potenza nominale
220 W
Impedenza
4
Ω
Sensibilità
87 dB/W/m
Risposta in frequenza
30 – 1.000 Hz
Peso
circa 2,7 Kg per diffusore
Accessori in dotazione
Elementi per installazione
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
