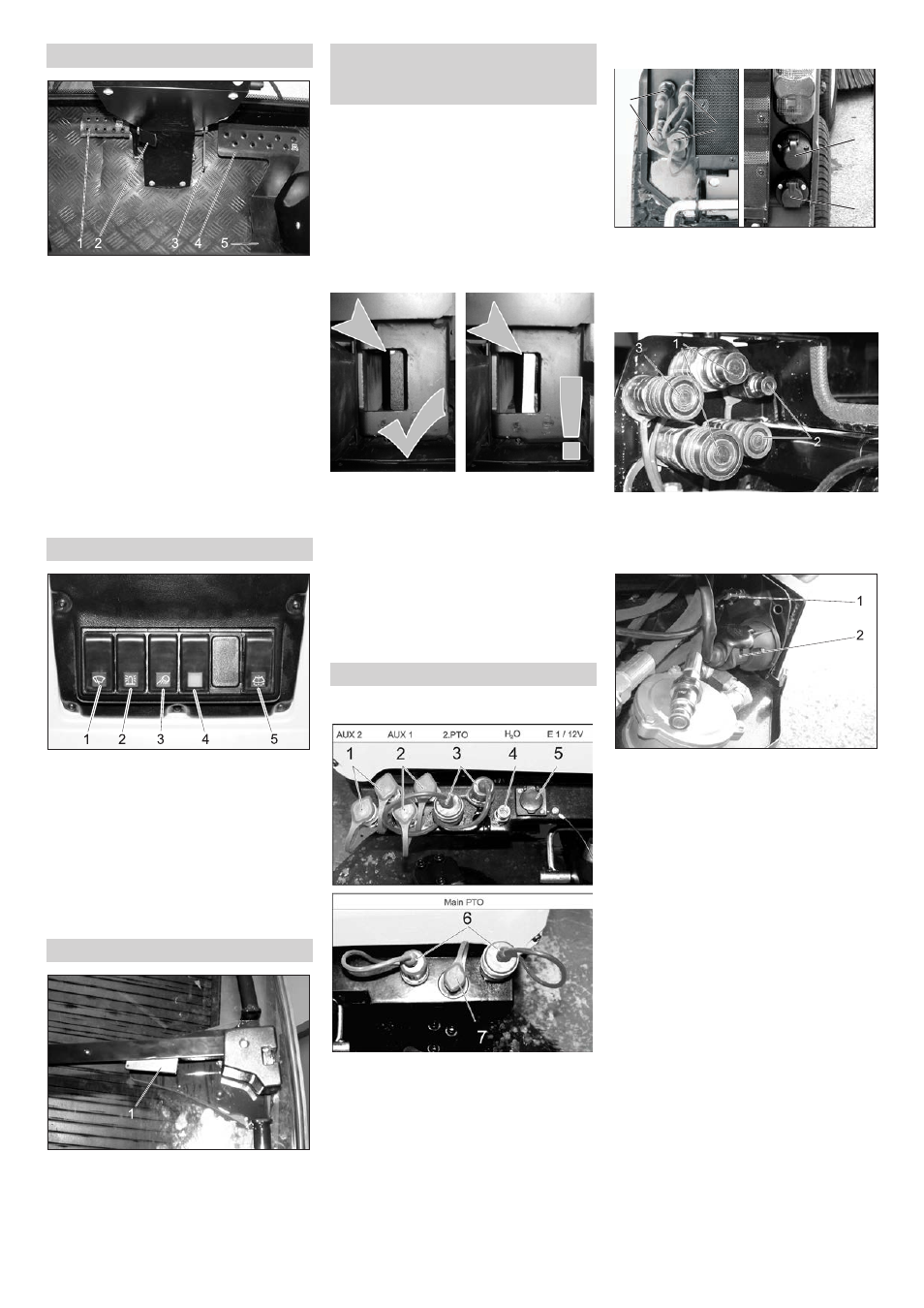

7
1
Педаль тормоза
2
Блокировка педали тормоза (стоя-
ночного тормоза)
3
Ограничитель рабочей скорости
4
Педаль "Передний ход"
5
Педаль "Задний ход"
Нажать до упора на педаль тормоза.
Установить блокировку.
Отпустить педаль тормоза.
Нажать до упора на педаль тормоза.
Ослабить фиксатор.
Отпустить педаль тормоза.
1
Переключатель стеклоочистителя,
двухступенчатый
2
Переключатель проблескового маяч-
ка-сигнального фонаря
3
Выключатель рабочего освещения
4
Переключатель для опциональных
принадлежностей (например, наруж-
ного зеркала заднего вида с подогре-
вом)
5
Кнопка стеклоомывателя
1
Система разблокировки дверей из-
нутри
ṇ
Предупреждение
Опасность получения травм вследст-
вие падения бункера для сбора мусора.
Система быстрой замены бункера для
сбора мусора должна быть правильно
зафиксирована.
Необходимо наблюдать за показания-
ми индикаторов фиксации, располо-
женных по обе стороны системы
быстрой замены.
Если после вставки бункера для мусора
становится заметна черная область, это
означает, что бункер вставлен правиль-
но.
Если после вставки бункера для мусора
становится заметна красная область,
это означает, что бункер не заблокиро-
ван и может упасть с машины при разго-
не или наклоне.
Если видна красная область, бункер
следует установить правильно.
1
Гидравлические соединения AUX2
2
Гидравлические соединения AUX1
3
Гидравлические соединения 2.PTO
4
Водяная соединительная муфта (на-
пример, для соединительной муфты
метлы)
5
Розетка E1
6
Гидравлические соединения Main
PTO
7
Муфта от протечек
1
Розетка задняя E4, семиполюсная
2
Розетка задняя Е3, трехполюсная
3
Гидравлические соединения AUX2
4
Гидравлические соединения 2.PTO
1
Гидравлические соединения Main
PTO
2
Гидравлические соединения AUX2
3
Муфта от протечек
1
Соединение для воды
2
Розетка передняя E3
Педали
Нажать стояночный тормоз
Отпустите стояночный тормоз
Потолочная консоль
Дверная ручка
Резервуар для сбора мусора
(
подметально-уборо
чная машина)
Соединительные элементы
Впереди
Сзади
В прицепе
1
2
3
3
4
9
RU
