A Рычаг управления 2.PTO Подклю-
чение
B Рычаг управления Переднее
подъемное устройство
C Рычаг управления, подключение
AUX 1
D Рычаг управления, подключение
AUX 2
Указание: совместно с передним са-
моходным шасси и щетками для уда-
ления сорняков вместо рычага
управления присутствует многофун-
кциональный рычаг (опционально)
E При работах со всасывающим па-
трубком (опция)
Положение E1 - Всасывающий па-
трубок не заблокирован
Положение 2 - Всасывающий патру-
бок заблокирован
1 Сигнальная лампа контроля зарядки
аккумулятора
2 Контрольная лампа температуры ги-
дравлического масла
3 Сигнальная лампа температуры ох-
лаждающей воды
4 Сигнальная лампа давления масла
5 Контрольный индикатор дальнего
света
6 Выключатель
Положение 1: Водяная соединитель-
ная муфта, впереди, включена
Положение 0: Водяная соединитель-
ная муфта, позади, выключена
Положение 2: Подключение системы
циркуляции воды (опция)
7 Переключатель
Положение 1: Main PTO рабочей ги-
дравлической системы включено
Положение 0: Main PTO рабочей ги-
дравлической системы выключено
8 Замок зажигания
9 Бортовая штепсельная розетка 12 В
10 Регулировка частоты оборотов дви-
гателя
11 Счетчик рабочих часов двигателя
12 Переключатель с блокировкой
Main PTO
рабочей гидравлической
системы постоянно включено
Работает только совместно с зафик-
сированным стояночным тормозом и
кнопкой 7
13 Параллельный/последовательный
выключатель PTO
Переднее положение: Активируются
подключения Main PTO спереди и
сзади
14 Переключение AUX 2 впереди/сзади
15 Тумблер, управляемая розетка E1
16 Настройка числа оборотов PTO
A Условные обозначения для спирали на-
каливания: Предварительный прогрев
B Положение STOP: Выключить двига-
тель
C Положение 1: Включить зажигание
D Положение 2: Запустить двигатель,

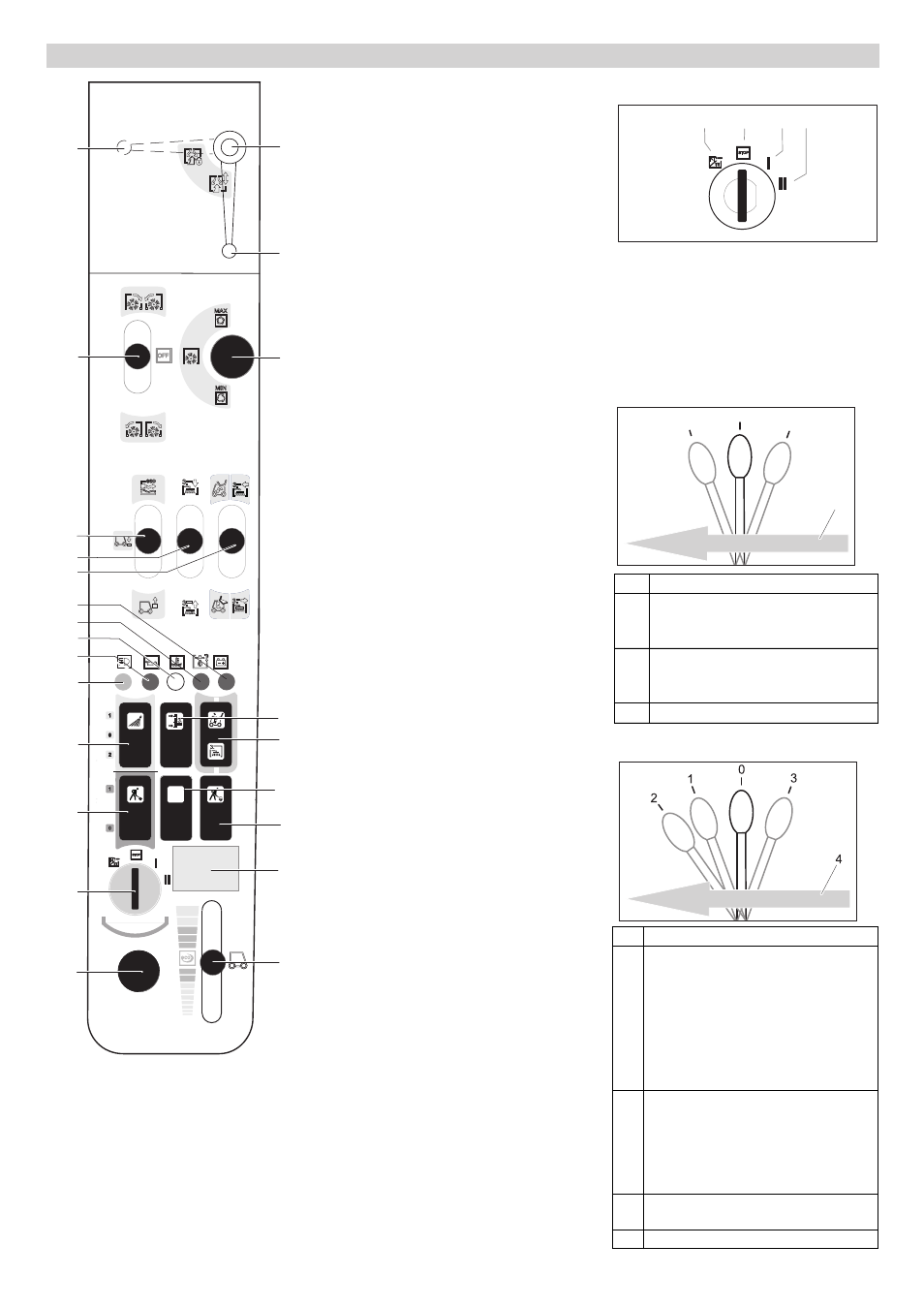

Консоль MIC 34C
A
B
D
E
C
E2
E1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Замок зажигания
Функция рычага управления A
0 Нейтральное положение
1 Подключенное к 2.PTO навесное
оборудование впереди, рычаг
фиксируется
2 Подключенное к 2.PTO навесное
оборудование сзади, рычаг фик-
сируется
3 Направление движения "Вперед"
Функция рычага управления B
0 Нейтральное положение
1 Переднее подъемное устройство
опускается, рычаг не фиксируется
Внимание!
Опасность повреждения! При
этом положении рычага монтаж-
ный комплект (опция) не сможет
отклоняться от неровностей по-
чвы.
2 Переднее подъемное устройство
опускается и находится в плаваю-
щем положении, рабочее устрой-
ство направляется по земле
(
например, щетка), рычаг фиксиру-
ется
3 Переднее подъемное устройство по-
дымается, рычаг не фиксируется
4 Направление движения "Вперед"
A B C D
0
1 2
3
