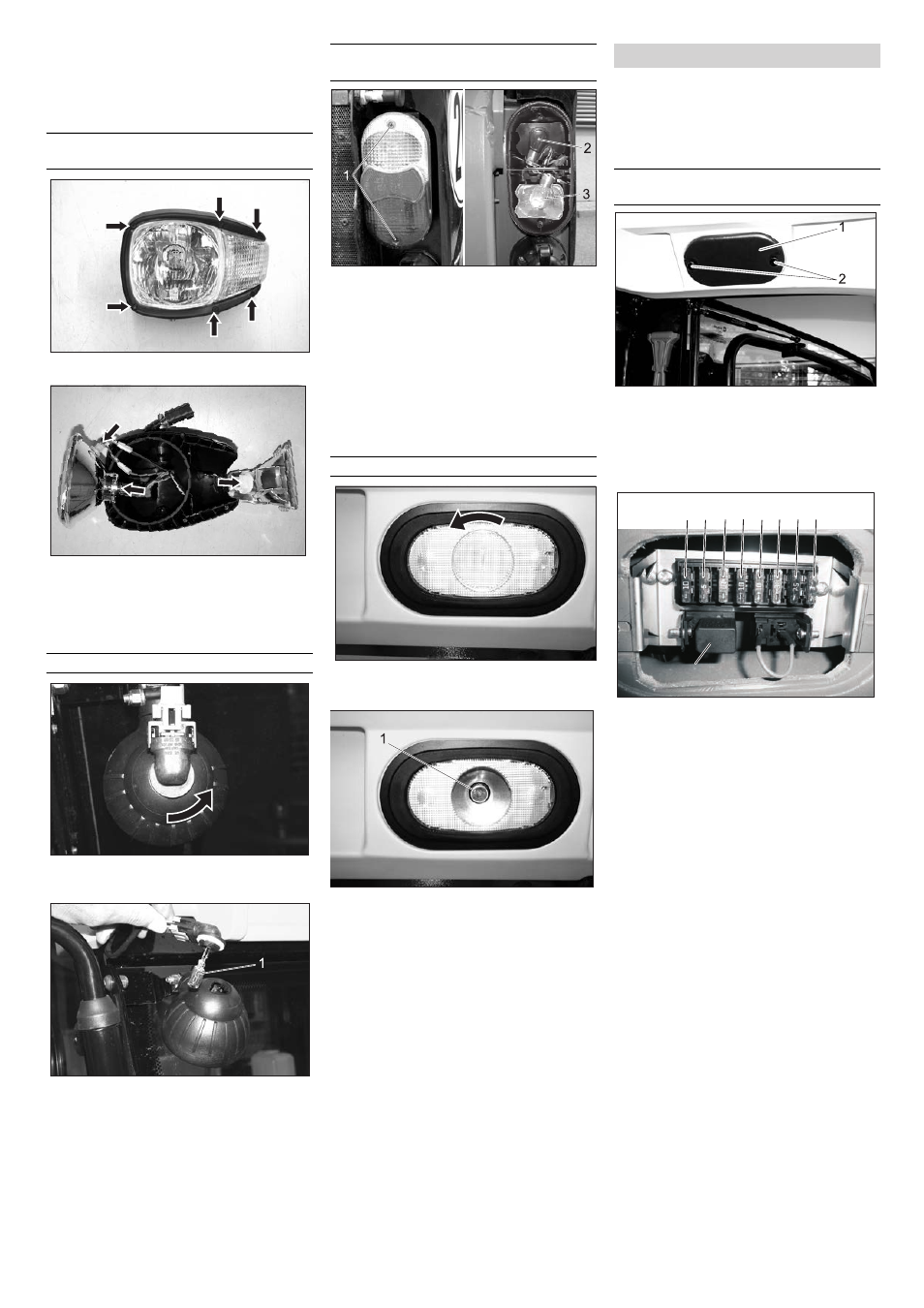

Страница 32: Предохранители
-
30
Установить направляющие ролики
так, чтобы расстояние от земли до
любой из сторон задней всасываю-
щей кромки составляло от 0 до 1 мм.
Затянуть крепежные гайки.
Открутить винты.
Вынуть фару.
Вынуть неисправную лампу.
Вставить новую лампочку.
Указание: Очищать перчатки от гря-
зи и жира.
Патрон лампы повернуть в направ-
лении стрелки и вытянуть его.
1
Лампа
Вытянуть старую лампу из патрона и
установить новую.
Указание: Очищать перчатки от гря-
зи и жира.
1
Винт
2
Лампа заднего фонаря, стоп-сигнал
3
Лампа указателя поворотов
Открутить винты.
Вынуть стекло заднего фонаря.
Вынуть неисправную лампу.
Вставить новую лампочку.
Указание: Очищать перчатки от гря-
зи и жира.
Повернуть диск против часовой
стрелки и снять его.
1
Лампа
Выкрутить лампу и установить но-
вую.
Указание: Очищать перчатки от гря-
зи и жира.
Указание
Использовать только предохранители
с одинаковым значением.
Неисправные предохранители заме-
нить.
1
Крышка
2
Винты с накатанными головками
Отвинтить винты с накатанными го-
ловками и снять крышку.
1
Предохранитель 10 A
Свободное гнездо для выключателя
в потолочной консоли (второе место
справа)
2
Предохранитель 3 A
Подключение автомобильной магни-
толы
3
Предохранитель 10 A
Рабочее освещение
4
Предохранитель 10 A
Переключатель для опциональных
принадлежностей (например, наруж-
ного зеркала заднего вида с подогре-
вом)
5
Предохранитель 10 A
Стеклоочиститель
6
Предохранитель 3 A
Стеклоомыватель
7
Предохранитель 7,5 A
Проблесковый маячок
8
Предохранитель 3 A
Освещение кабины
9
Реле дальнего света
Заменить лампы фары/указателя по-
ворота (для подметальной машины)
Замена лампы рабочего освещения
Замена лампы накаливания заднего
фонаря
Замена лампы освещения кабины
Предохранители
Замена предохранителей в предохра-
нительном ящике в кабине водителя
1 2 3 4 5 6 7 8
9
32
RU
