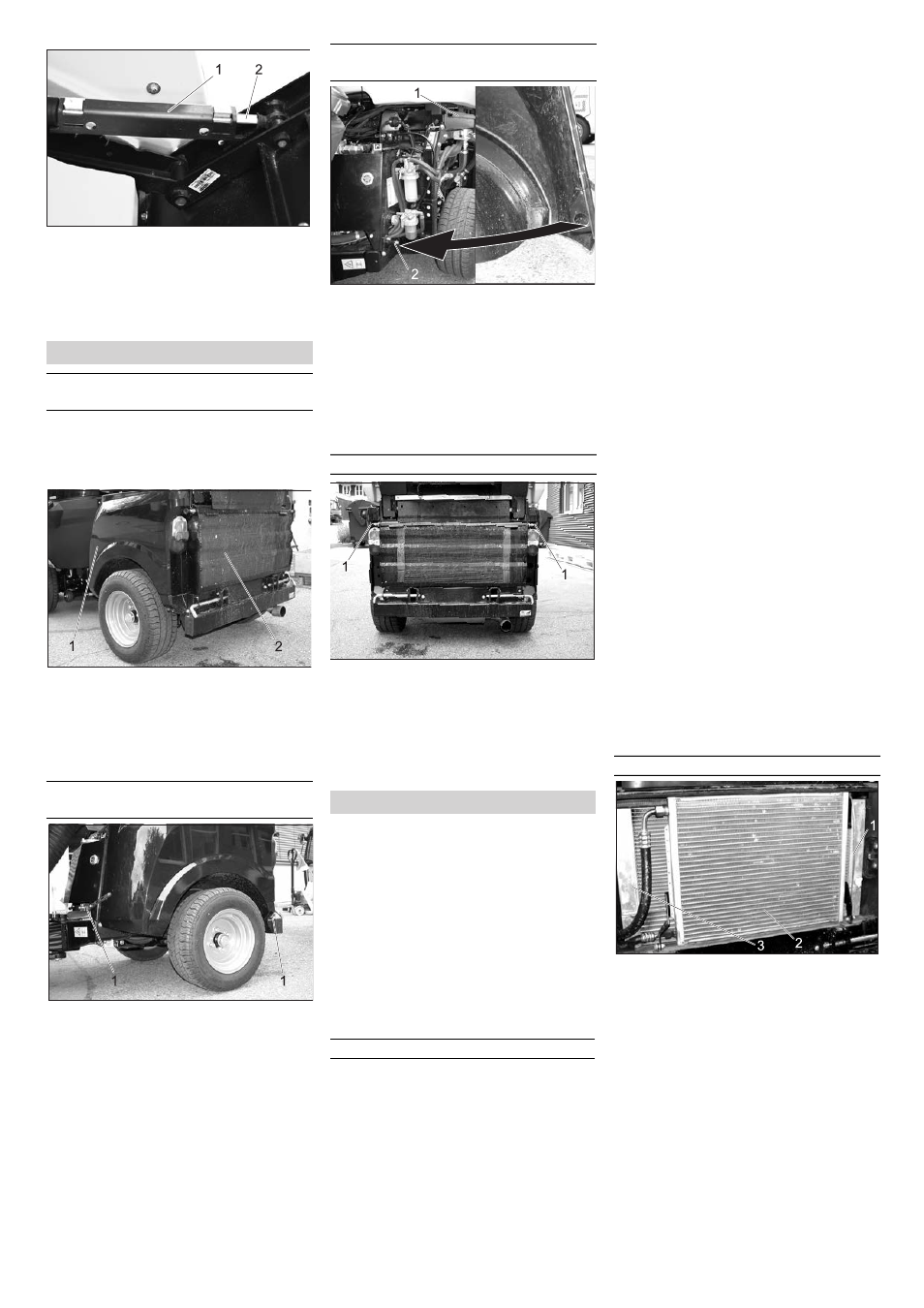

19
1
Фиксирующая опора
2
Поршневой шток
Насадить фиксирующую опору на
поршневой шток подъемного цилин-
дра бункера для сбора мусора.
ṇ
Предупреждение
Опасность ожога. Перед снятием за-
щитного кожуха необходимо дать
устройству остыть.
1
Боковой защитный кожух двигателя
2
Решетка радиатора
Для проведения различных работ по
техническому обслуживанию необходи-
мо снять защитный кожух двигателя.
1
Защелка крышки
Открыть обе защелки крышки.
Поднять защитный кожух и повер-
нуть его верхнюю часть наружу.
Снять защитный кожух.
1
Крепежный паз
2
Центрирующий конус
Вставить нижний конец защитного
кожуха позади колеса.
Повернуть защитный кожух сверху к
устройству и вставить верхний край
защитного кожуха в паз крепления.
Закрыть защелку крышки.
1
Блокировка
Открыть обе защелки (вытянуть за-
щелку, провернуть на 90° и отпу-
стить).
Повернуть вверх радиаторную ре-
шетку, потянуть вверх и снять.
Опорожнить бункер для сбора мусо-
ра (для подметальной машины).
Поднять рабочее устройство.
Поднять боковые щетки и всасываю-
щий патрубок.
Установить устройству на ровную по-
верхность.
Перевести число оборотов двигате-
ля в положение MIN.
Перевести ключ зажигания в положе-
ние «STOP» и вытянуть его.
Зафиксируйте стояночный тормоз.
Ежедневно тщательно очищать устрой-
ство после работы.
Внимание!
Опасность повреждения!
Не промывать водяной струей под вы-
соким давлением сальники вала, элек-
трические компоненты и
гидравлические клапаны.
Не промывать двигатель водой.
Во время очистки устройства при по-
мощи высоконапорного моющего аппа-
рата необходимо придерживаться
соответствующих инструкций по
технике безопасности.
Пластины радиатора чистить лишь
сжатым воздухом (максимальное дав-
ление 5 бар), не водой.
Использование агрессивных моющих
средств не допускается.
Для защиты воздушного фильтра, зад-
нюю часть устройства необходимо
мыть лишь при выключенном двигате-
ле.
Для предотвращения опасности воз-
никновения пожара проверять
устройство на предмет утечки масла
и горючего. Работы по устранению
негерметичности должна проводить
сервисная служба.
Промыть боковые щетки струей
воды (для подметальной машины).
Промыть всасывающий патрубок
струей воды (для подметальной ма-
шины).
Проверить легкость хода переднего
подъемного устройства (поднять и
опустить).
Проверить регулировку всасываю-
щего патрубка по высоте и легкость
хода заслонки для крупных частиц
грязи (для подметальной машины).
Во избежание опасности возгорания
двигателя, глушителя, аккумулятор-
ной батареи и топливного бака не до-
пускать попадания на них остатков
растений и масла.
Проверить двигатель на наличие за-
грязнений, при необходимости про-
чистить с помощью щетки или
сжатого воздуха.
1
Крепежный стержень
2
Радиатор кондиционера (дополни-
тельное оборудование MC 50)
3
Комбинированный радиатор
Проверить радиатор на предмет за-
грязнений.
Вручную удалить большие предме-
ты.
Устранить загрязнение с помощью
мягкой щетки или сжатого воздуха.
Открутить охладитель кондиционера:
Освободить крепежный стержень из
фиксатора и повернуть вверх.
Открутить охладитель кондиционе-
ра.
Облицовка
Снять/установить защитный кожух
двигателя
Снять боковой защитный кожух дви-
гателя
Закрепить боковой защитный кожух
двигателя
Снять радиаторную решетку
Чистка
Очистить прибор
Очистить радиатор
21
RU
