Inglizcha - 6

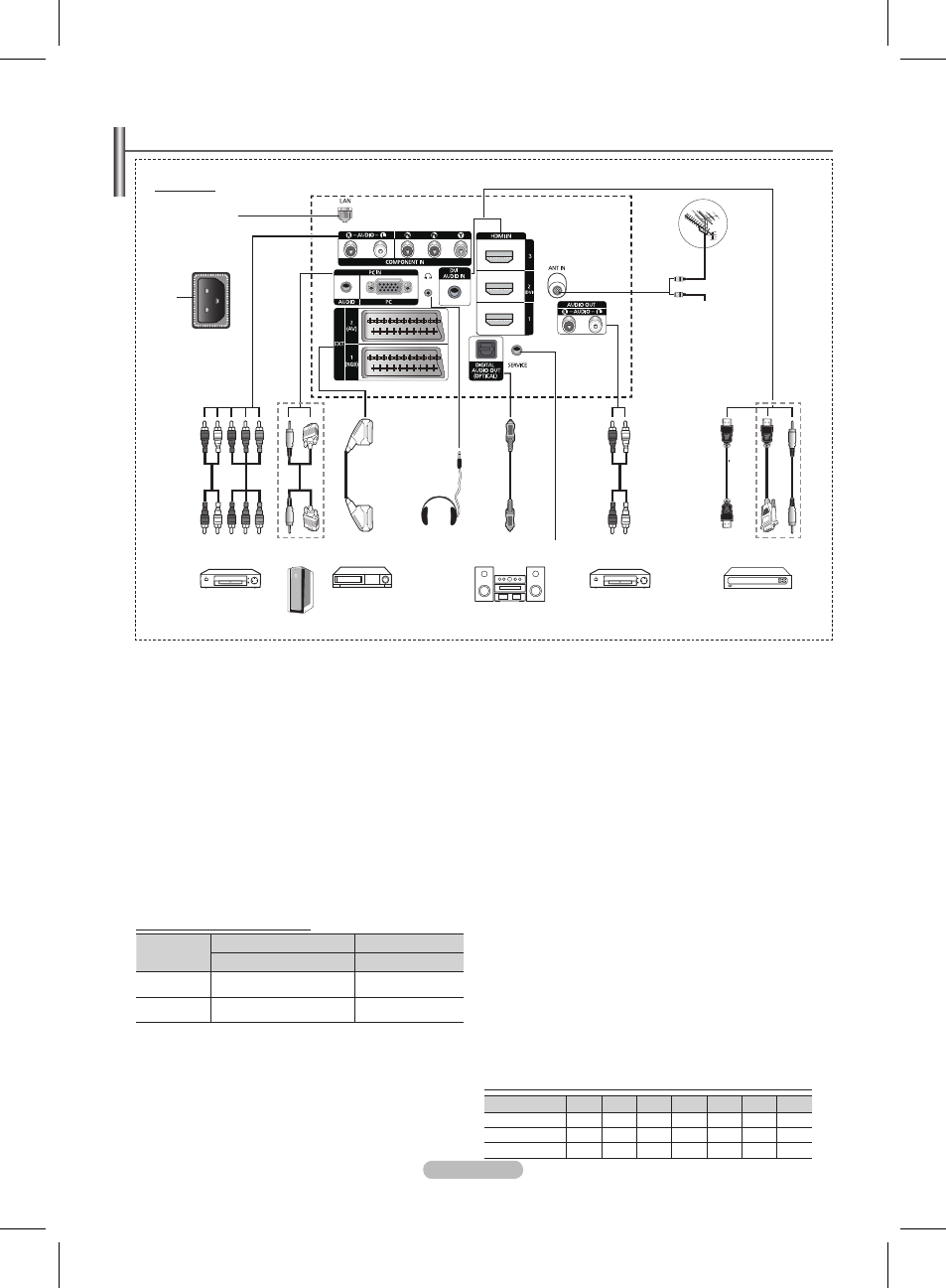

Ulash panelini ko`rish
Qachonki siz audio va video systemelarni ulashda barcha elementlarning o`chirilganligiga ishonch hosil qiling.
Tashqi asboblarni ulashda raz`emlarning kabellar rangiga mos kelishiga e`tibor bering.
N
N
Mahsulot rangi va formasi modelga mos ravishda har xil bo`lishi mumkin.
N
1
LAN
Tarmoqqa ulanish uchun bu portga LAN kabelini ulang.
2
POWER IN
Manba shnurini ulang.
3
COMPONENT IN
Komponentlar uchun avdio (AUDIO L/R) va video
(Y/P
B
/P
R
) kirishlar.
4
PC IN (AUDIO / PC)
Video va audio chiqish raz`emini komputeringizga ulang.
5
EXT 1, EXT
Videomagnitafon, DVD, video o`yinlar yoki video disk
qurilmalari singari tashqi asboblar uchun kirish va chiqish.
EXT rejimida DTV faqatgina MPEG SD Video va Audio
larni qo'llab-quvvatlaydi.
EXT rejimida Game mode mavjud emas.
Kirish/chiqishning texnik tavsifi
Ulagich
Kirish
Chiqishning
Video Audio(L/R) RGB
Video + Audio(L/R)
EXT 1
✔
✔
✔
Faqat TV yoki DTV da
chiqish kanali mavjud.
EXT 2
✔
✔
Chiqishni siz
tanlashingiz mumkin.
6
HEADPHONE
Agar siz televizorni xonadagi boshqa kishilarni bezovta
qilmagan holda ko’rmoqchi bo’lsangiz, u holda naushnikni
ulang.
Naushnikdan uzoq vaqt davomida baland ovozda
foydalanish sizning eshitish qobiliyatingizga zarar
yetkazishi mumkin.
7
DIGITAL AUDIO OUT (OPTICAL)
Raqamli audio detallarini ulash.
N
N
N
8
SERVICE
Xizmat ko`rsatish uchun ulagich.
9
AUDIO OUT(AUDIO R/L)
Televizordan RCA audio signallarini Audio qurilmalar singari
tashqi manbalarga ulang.
0
ANT IN
Havo/Kabel tarmog`i uchun 75Ω koaksial ulagich.
!
HDMI IN 1, (DVI), 3
HDMI uchun HDMI ulanishga hech qanday qo`shimcha
Avdio ulanishlar zarur emas.
− HDMI/DVI kabel ulanishdan foydalanayotganingizda siz
HDMI IN 2 (DVI) raz`emidan foydalanishingiz zarur.
HDMI bu nima?
−
Yuqori darajada shakllantirilgan multimedia
interface yuqori darajada shakllantirilgan raqamli
video ma`lumotlarning va raqamli avdioning har xil
kanallariga ruxsat etadi.
− HDMI/DVI terminali mos keladigan kabellar bilan
(birga ta`minlanmaydi) kengaytirilgan asboblarga
DVI ulanishni qo`llab - quvvatlaydi. HDMI va DVI
o`rtasidagi farqlar shundan iboratki HDMI asbobi
o`lchami kichikroq hamda o`rnatilgan imkoniyatlarni
kodlovchi HDCP (Yuqori o`tkazish polosasi nusxaning
raqamli himoyasi) ga ega va raqamli avdio multi
kanallarini qo`llabquvvatlaydi.
DVI AUDIO IN
Tashqi asboblar uchun DVI ning audio chiqishi.
HDMI/DVI va Detallar uchun qo`llab quvvatlaydigan rejim
480i
480p
576i
576p 720p 1080i 1080p
HDMI/DVI 50Hz
X
X
X
O
O
O
O
HDMI/DVI 60Hz
X
O
X
X
O
O
O
Detal
O
O
O
O
O
O
O
N
Orqa panel
Kabel televideniya
Tarmoq
yoki
yoki
2
5
4
3
9
!
7
0
8
6
1
