Қазақша - 6
Жалғау панелі
Дыбыстауыш немесе бейне жүйесін теледидарға жалғаған кезде, барлық элементтердің ажыратылғанына көз жеткізіңіз.
Сыртқы құрылғыны жалғаған кезде қосылым түйіспесінің түсін сымның түсіне сәйкес келтіріңіз.
N
N

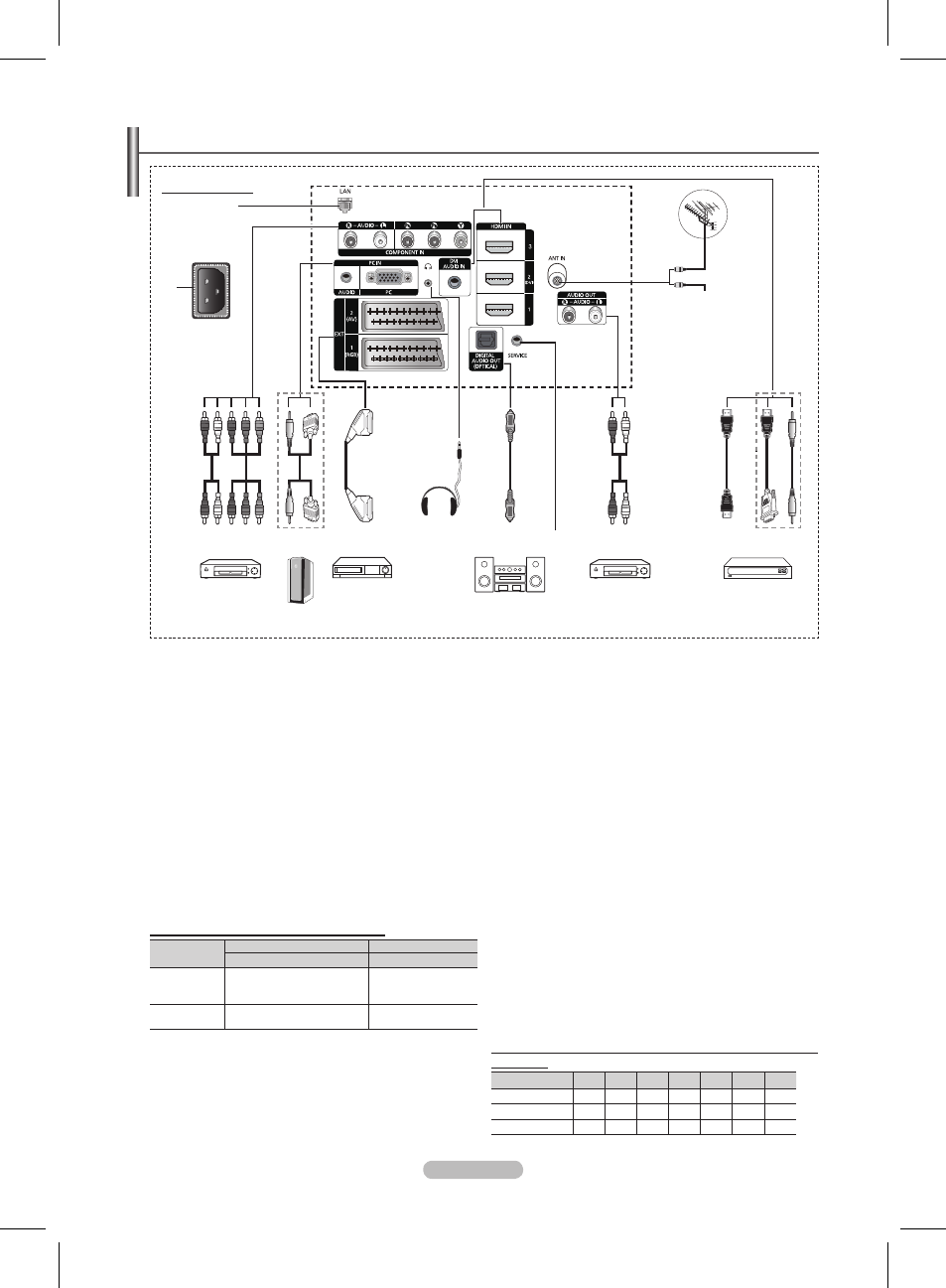

Артқы панель
Құрылғының түсі мен пішіні үлгі түріне байланысты әр түрлі болуы мүмкін. N
1 LAN
Желіге қосылу үшін LAN сымын осы ұяшыққа жалғаңыз
2 POWER IN
Құрылғымен бірге жеткізілген қорек сымын жалғаңыз.
3 COMPONENT IN
Компонентке арналған дыбыстауыш (AUDIO L/R) және
бейне (Y/PB/PR) кіріс ұяшықтары.
4 PC IN (AUDIO / PC)
Компьютердегі бейне және дыбыстауыш шығыс
ұяшықтарына жалғаңыз.
5 EXT 1, EXT
Бейнемагнитофон, DVD ойнатқыш, бейне ойындар немесе
бейне дискі ойнатқыштары сияқты сыртқы құрылғыларға
арналған кіріс және шығыс ұяшықтары.
EXT режимінде, DTV шығысы тек ғана MPEG SD Видео
мен Аудиоға ғана қолдау көрсете алады.
EXT режимінде Game mode жұмыс істемейді.
Кіріс/шығыс техникалық сипаттамалары
Ағытпа
Кіріс Шығыс
Video Audio(L/R) RGB Video + Audio(L/R)
EXT1 . ✔ . ✔ . ✔
Теледидар немесе DTV
сигналдарына арналған
шығыстар ғана бар.
EXT 2 . ✔. ✔
Таңдауға болатын
шығыс..
6 HEADPHONE .
Теледидар бағдарламасын бөлмедегі басқа адамдарың мазасын
алмай көргіңіз келсе, оған құлаққаптарды жалғаңыз.
Үнділікті жоғары деңгейге қойып, құлаққапты ұзақ уақыт
пайдалану адамның есту қабілетіне зиянды.
7 DIGITAL AUDIO OUT (OPTICAL)
Сандық Аудио Құрамдас бөлігіне байланыстырылыңыз.
N
N
N
8 SERVICE
Қызмет көрсетуге арналған ағытпа.
9 AUDIO OUT(AUDIO R/L)
Теледидардан шығатын RCA дыбыстағыш сигналдарын
аудио жабдық сияқты сыртқы сигнал көзіне жалғаңыз.
0 ANT IN
Антенналық/кабельдік желіге арналған 75Ω коаксиалды
ағытпа.
! HDMI IN 1, (DVI), 3
За умови з’єднання HDMI - HDMI, додаткове з’єднання для
передачі звуку не потрібне.
- Для з’єднання за допомогою кабелю HDMI-DVI слід
використовувати вхід HDMI IN 2 (DVI).
Що таке HDMI?
- Стандарт зв’язку High Definition Multimedia interface.
(мультимедійний інтерфейс високої чіткості)
дозволяє передавати відеосигнал високої чіткості та
багатоканальний цифровий звук.
- Роз’єм HDMI/DVI можна використовувати для
DVI-з’єднання з додатковими пристроями за
умови наявності відповідного кабелю (не входить
в комплект).Різниця між пристроями HDMI та DVI
у тому, що пристрої HDMI менші за розмірами,
мають вбудовану функцію кодування HDCP (High
Bandwidth Digital Copy Protection) та підтримують
багатоканальний цифровий звук.
DVI AUDIO IN
Сыртқы құрылғыларға арналған DVI дыбыстауыш шығыс
ұялары.
HDMI/DVI және құрамдас құрылғыға арналған режимдерді
қолдайды
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50 Hz X X X O O O O
HDMI/DVI 60 Hz X O X X O O O
Component O O O O O O O
N
Кабельдік теледидар
желісі
немесе
немесе
2
5 4 3 9 ! 7
0
8 6
1
