Українська -

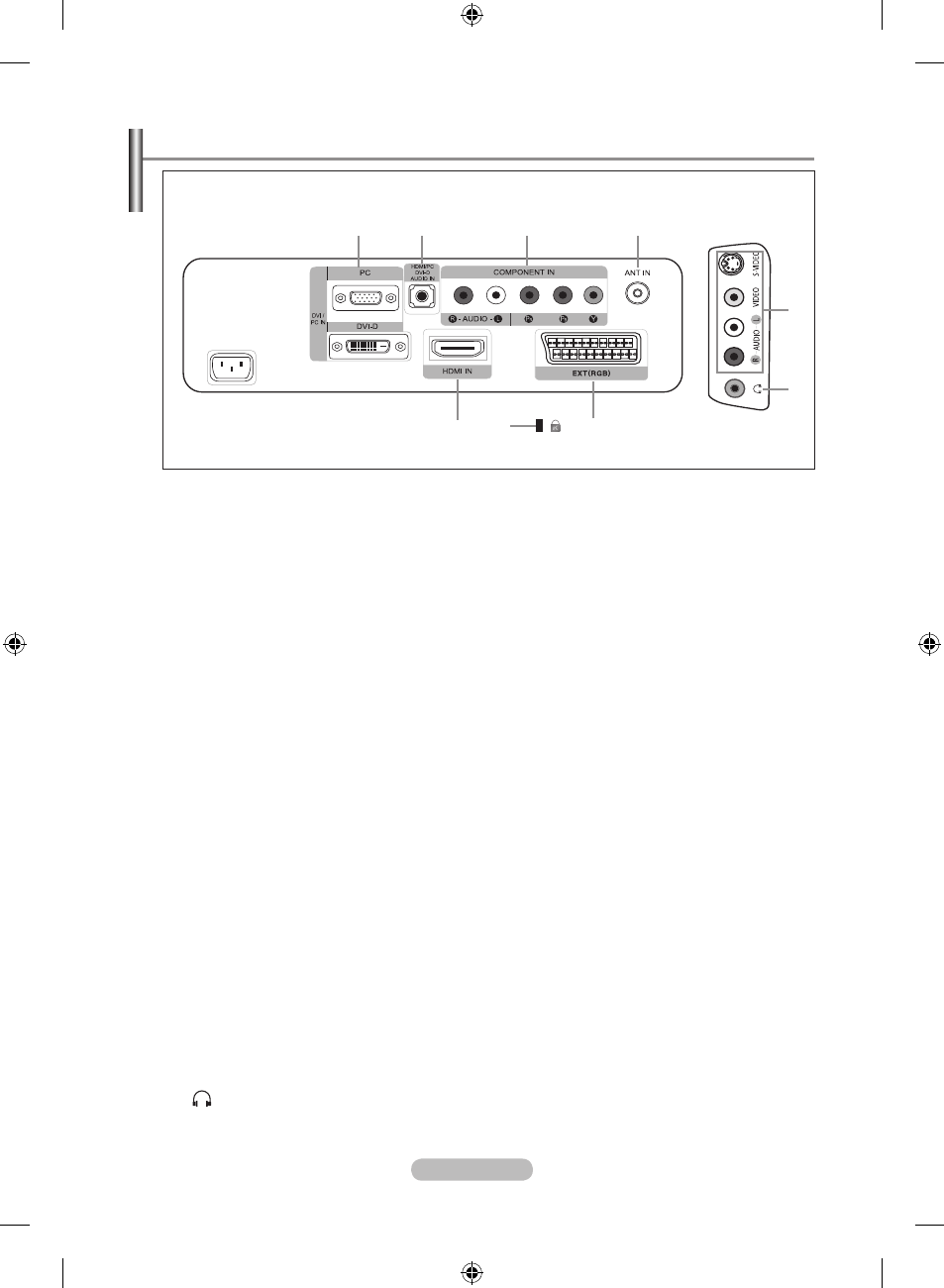

З’єднувальна панель
POWER
Форма і колір виробу можуть відрізнятися, залежно від моделі.
➣
1
2
3
4
5
6
7
9
8
Перед тим, як підключити зовнішній пристрій до телевізора, перевірте, чи вимкнено живлення.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам
роз’ємів.
1
DVI/PC IN
PC: Під’єднайте кабель до порта комп’ютера (PC) з задньої сторони Вашого телевізора
DVI-D: Під’єднайте DVI кабель (опціонально) до порта DVI-D з задньої сторони Вашого
телевізора
2
HDMI/PC/DVI-D AUDIO IN
Для підключения звукової картки комп’ютера під’єднайте стерео-кабель до HDMI/PC/DVI-D
AUDIO IN порта з задньої сторони Вашого монітору.
3
COMPONENT IN
Під’єднайте компонентні відеокабелі (постачаються додатково) до компонентного роз’єму
("P
R
", "P
B
", "Y")
на задній панелі телевізора, а інші кінці – до відповідних компонентних відео
виходів пристрою візуального відображення або програвача DVD-дисків.
Якщо потрібно під’єднати декодер каналів кабельного телебачення та приймач цифрового
телебачення (або DVD-програвач), необхідно під’єднати декодер до приймача цифрового
телебачення (або DVD-програвача), а його (або DVD-програвач) - до компонентного ("P
R
",
"P
B
", "Y")
роз’єму телевізора.
Роз’єми P
R
, P
B
та Y на пристроях із компонентним інтерфейсом (таких як приймач
цифрового телебачення чи DVD-програвач) можуть часом бути позначені як Y, B-Y і R-Y або
Y, Cb і Cr. Під’єднайте аудіокабелі RCA (постачаються додатково) до роз’єму “R - AUDIO - L”
на задній панелі телевізора, а інші кінці – до відповідних аудіовиходів приймача цифрового
телебачення або програвача DVD-дисків.
4
ANT IN
Для перегляду телевізійних каналів необхідно, щоб сигнал надходив від одного з наступних
джерел:
- зовнішньої антени, мережі кабельного телебачення або супутникової антени.
5
S-VIDEO, VIDEO, R-AUDIO-L
- Під’єднайте кабель RCA або S-VIDEO до відповідного зовнішнього аудіо/відео пристрою,
наприклад відеомагнітофона, програвача DVD-дисків або відеокамери.
- Під’єднайте аудіокабелі RCA до роз’єму “ R - AUDIO - L” на телевізорі, а інші кінці – до
відповідних аудіовиходів аудіо/відео пристрою.
6
(Роз’єм для навушників)
- Навушники можна під’єднати до виходу для навушників на виробі. Якщо під’єднати
навушники, звук, який надходить з вбудованих гучномовців, буде вимкнено.
➣
➣
