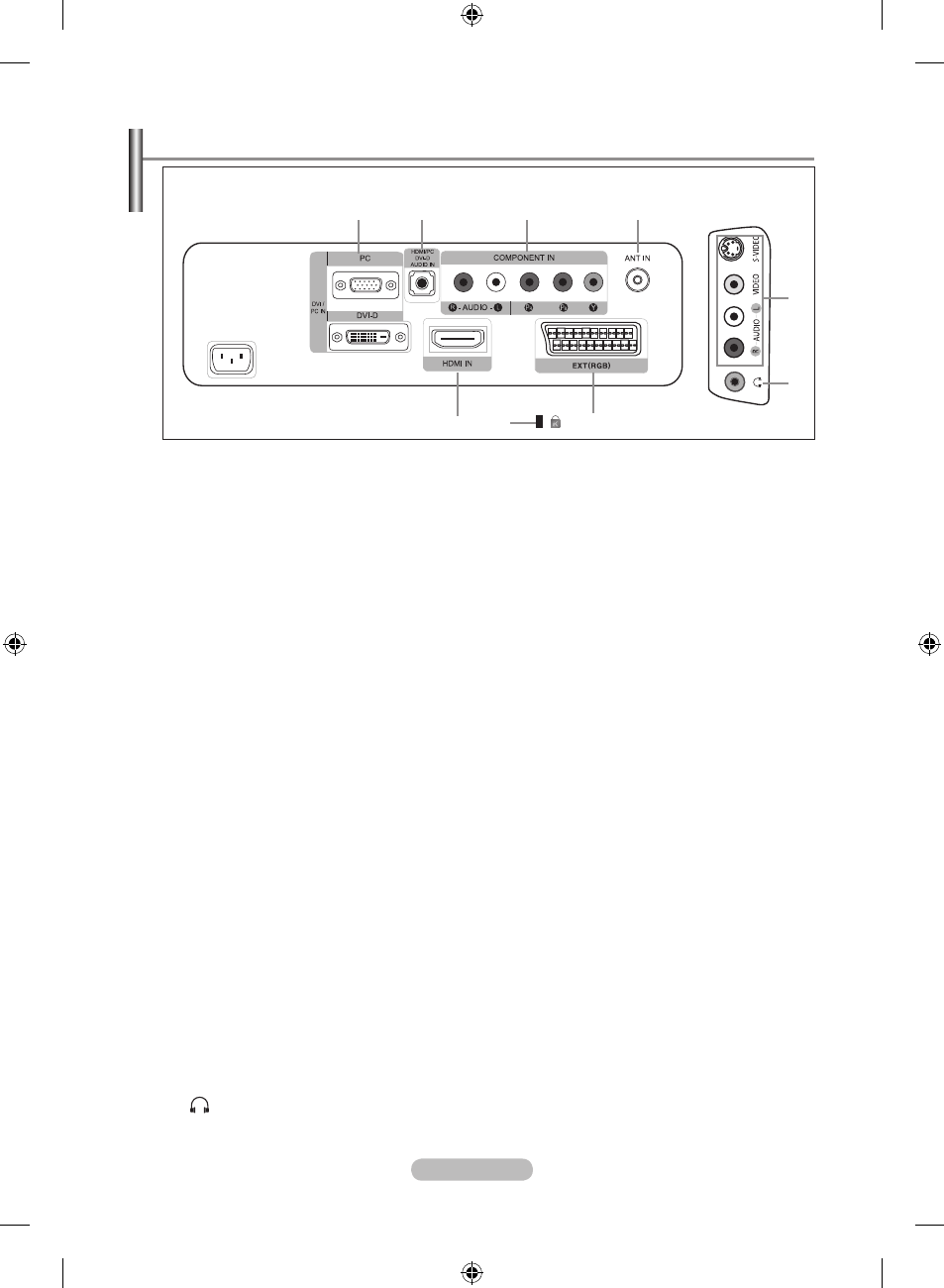

Соединительная панель
Перед тем, как подключить внешнее устройство к телевизору, убедитесь, что питание телевизора
отключено.
Подсоединяя внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с
цветом кабеля.
1
DVI/PC IN
Подключение к ПК: Подсоедините монитор к компьютеру при помощи сигнального
кабеля и специального ПК порта, расположенного на задней части
корпуса монитора.
Подключение кабеля DVI-D: Подсоедините кабель DVI (поставляется отдельно) к порту
DVI-D, расположенному на задней части корпуса монитора.
2
HDMI/PC/DVI-D AUDIO IN
Для подключения звуковой карты компьютера, подсоедините стерео-кабель к порту HDMI/PC/
DVI-D AUDIO IN на задней части корпуса монитора.
3
Подключение компонентных устройств (DTV/проигрывателя DVD)
Подсоедините один конец компонентного видеокабеля (поставляется дополнительно) к
Подсоедините один конец компонентного видеокабеля (поставляется дополнительно) к
компонентному разъему ("P
R
", "P
B
", "Y")
на задней панели телевизора, а другой конец - к
соответствующему компонентному разъему видео выхода устройства DTV илипроигрывателя
DVD-дисков.
Если требуется подключить к телевизору одновременно видеоприставку и устройство DTV
(или проигрыватель DVD), необходимо подключить видеоприставку к устройству DTV (или
проигрывателю DVD), после чего подключить устройство DTV (или проигрыватель DVD) к
компонентному разъему ("P
R
", "P
B
", "Y")
телевизора.
Разъемы P
R
, P
B
и Y компонентных устройств (DTV или DVD) иногда имеют маркировку Y, B-
Y и R-Y или Y, Cb и Cr.
Соедините с помощью аудиокабелей RCA (поставляется дополнительно) разъемы
“R -AUDIO- L”, расположенные на задней панели телевизора, с соответствующими
разъемами аудиовыхода устройства DTV или проигрывателю DVD.
4
ANT IN
Для просмотра телевизионных каналов необходимо, чтобы сигнал поступал от одного из
следующих источников:
- внешняя антенна, кабельная телевизионная сеть или спутниковая сеть
5
S-VIDEO, VIDEO, R-AUDIO-L
- Подключите кабель RCA или S-VIDEO к соответствующему внешнему аудио/видео
устройству, например, видеомагнитофону, проигрывателю DVD или видеокамере.
- Соедините с помощью аудио кабелей RCA разъемы “R - AUDIO - L” на телевизоре с
соответствующими разъемами аудио выхода аудио/видео устройства.
6
(наушников)
- Можно подключить наушники к выходу наушников на телевизоре. При подключении
наушников звук через встроенные громкоговорители выводиться не будет.
➣
➣
POWER
1
2
3
4
5
6
7
9
8
Цвет и форма изделия могут отличаться в зависимости от модели.
➣
