Подключение модуля RJP (блок дистанционных разъемов)
Вывод сигналов на все внешние источники, подключенные к RJP, установленном на стойке отеля.
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
(5V 0.5A)
/ CLONING
SATELLITE
AIR/CABLE
COMMON
INTERFACE
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
(5V 0.5A)
/ CLONING
COMMON
INTERFACE
AIR/CABLE
DATA
HP-ID
RJP
AV IN
AU
DI
O
VIDEO
VOL-CTRL
PC / DVI
AUDIO IN
VARIABLE
AUDIO OUT
PC IN
CLOCK
HDMI IN 2
(DVI)
(
)
HDMI IN 1
(ARC)
(
)
(5V 0.5A)
/ CLONING
SATELLITE
AIR/CABLE
COMMON
INTERFACE
HDMI IN 2
(DVI)
(
)
HDMI IN 1
(ARC)
(
)
(5V 0.5A)
/ CLONING
COMMON
INTERFACE
AIR/CABLE
DATA
HP-ID
RJP
AV IN
AU
DI
O
VID
EO
VOL-CTRL
PC / DVI
AUDIO IN
VARIABLE
AUDIO OUT
PC IN
CLOCK
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
RJP
AV IN
AU
DI
O
VIDEO
PC IN
USB
HDMI
VIDEO AUDIO AUDIO/PC
RS/232
Задняя панель телевизора
Задняя панель RJP
5
1
Аудиокабель D-sub / PC
2
Аудиокабель
3
Видеокабель
4
Кабель HDMI

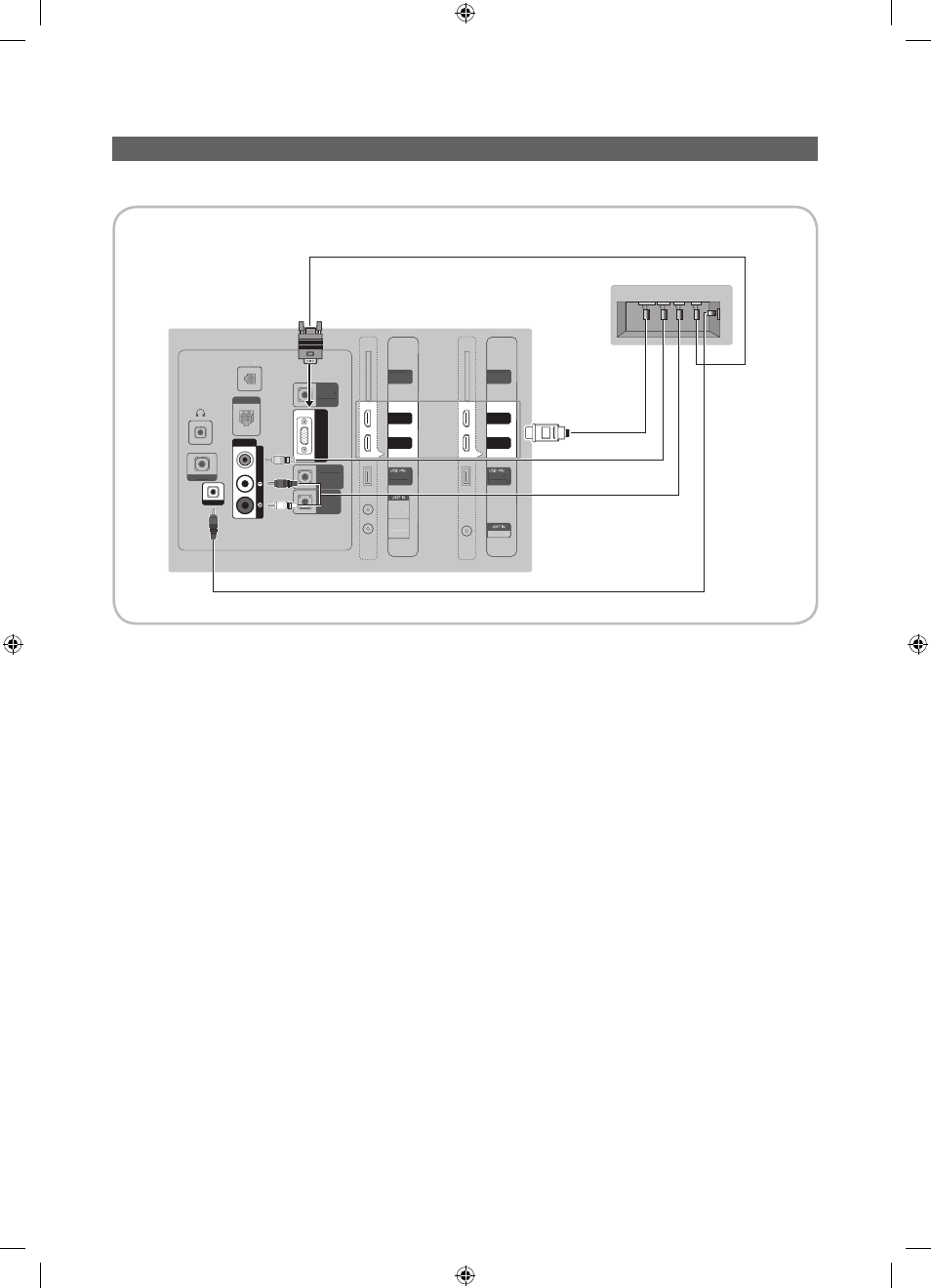

1. Соедините разъем
PC IN / PC/DVI AUDIO IN
телевизора с разъемом PC/AUDIO модуля RJP.
2. Соедините разъем
AV IN [VIDEO]/[L-AUDIO-R]
телевизора с разъемом VIDEO модуля RJP.
3 Соедините разъем
AV IN [VIDEO]
телевизора с разъемом VIDEO модуля RJP.
4. Соедините разъем
HDMI IN
телевизора с разъемом HDMI модуля RJP.
5. соедините разъем
RJP
телевизора с разъемом RS/232 модуля RJP.
✎
С телевизором Samsung совместим модуль RJP TeleAdapt TA-7610, TA-7650 (HD) и TA-7660 (HD Plus).
• RJP (блок дистанционных разъемов): RJP – это сокращение от Remote Jack Pack. RJP – это аппаратный
модуль, оснащенный различными аудио- и видеовходами (A/V, Audio, PC, HDMI) и соответствующими
выходами. Источники выходных сигналов подключаются через модуль RJP к телевизору. Связь модуля
RJP с телевизором осуществляется через порт RS232. Функция Hot Plug & Play позволяет гостям отеля
подключать внешние устройства к модулю RJP. Модуль RJP обменивается данными с телевизором,
отправляя сообщения об активных или неактивных источниках. Телевизор переключается на активный
внешний источник в порядке, установленном пользователем.
✎
Для подключения модуля RJP возможно выбрать разъемы
HDMI IN
и
AV IN
.
✎
Затем следует подключить включенный телевизор к модулю RJP в течение 10 секунд.
