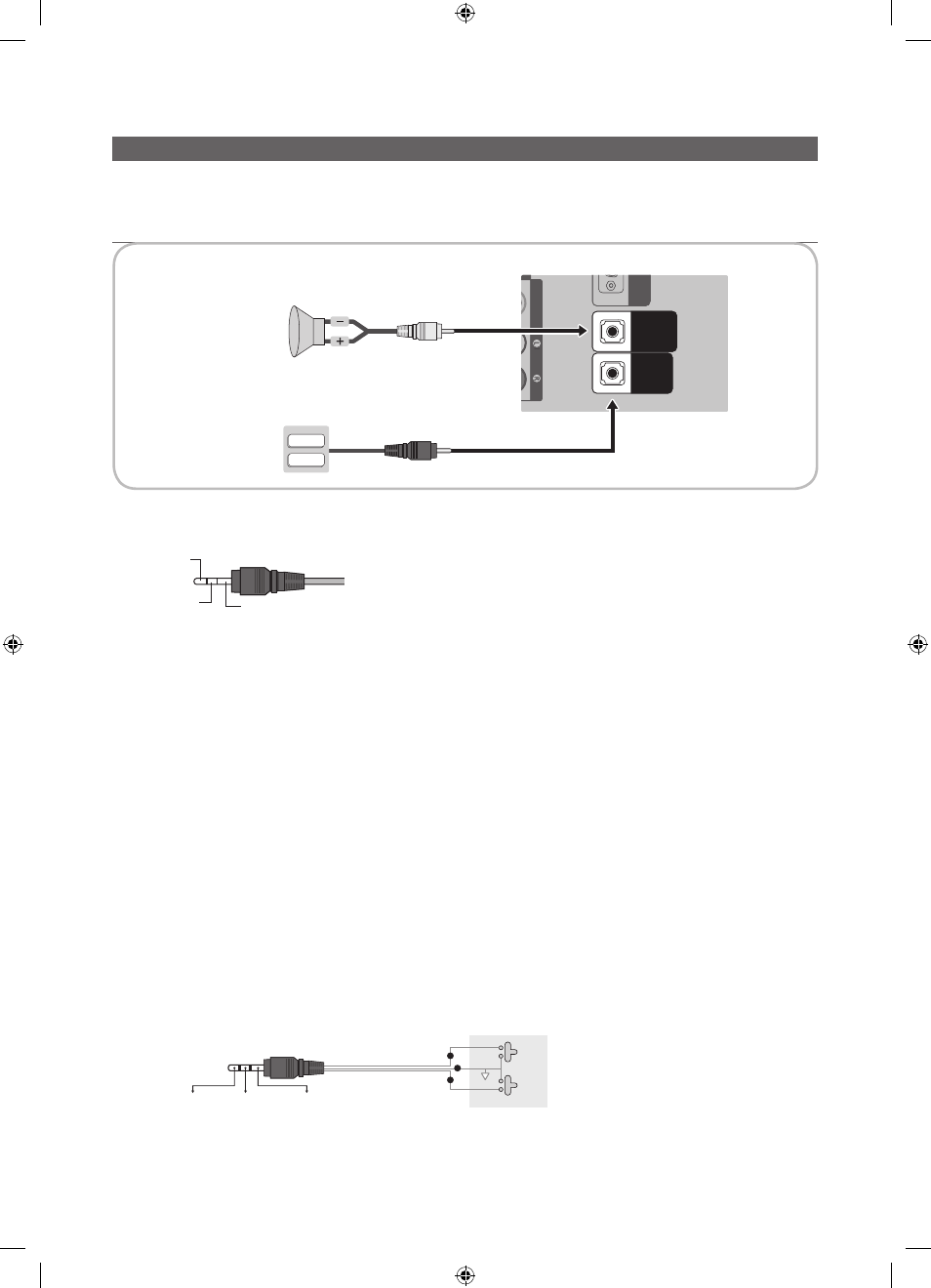

Подключение динамиков для ванной комнаты
Вы можете подключить динамики для ванной комнаты следующим способом. (не поддерживается для модели
HG470)
¦ Подключение через разъем Variable (доступно без внешнего аудиоусилителя)
1. Подключите разъем
VARIABLE AUDIO OUT
телевизора к настенным динамикам для ванной комнаты отеля.
Динамик +
Динамик -
Н/З
2. Подключите разъем
VOL-CTRL
телевизора к порту переключателя модуля регулировки громкости на стене
ванной комнаты в отеле.
✎
Максимальная выходная мощность динамика составляет 4 Вт, сопротивление составляет 8 Ом.
✎
Порт
VARIABLE AUDIO OUT
поддерживает передачу звукового сигнала только в режиме MONO.
• Установка регулятора громкости
– Чтобы иметь возможность регулировать громкость динамиков для ванной комнаты, установите
соответствующий модуль, как показано на рисунке.
– Модуль регулировки громкости подключается к телевизору через обычный разъем для наушников (3,5
мм).
– Переключатель модуля регулировки громкости представляет собой тактовый переключатель.
✎
Настройка режима Sub AMP (дополнительного усилителя)
– 0: отключение дополнительного усилителя (выключение ШИМ).
– 1: определение громкости дополнительного усилителя в соответствии с уровнем громкости, настроенным
при помощи основного регулятора громкости. Громкость дополнительного усилителя определяется на
основании знаний параметров Power On Volume (уровень громкости при включении телевизора), Min
Volume (минимальная громкость) и Max Volume (максимальная громкость), настроенных в режиме Hotel
(Отель).
– 2: определение уровня громкости в соответствии с настройками панели управления для ванной комнаты.
• Технические характеристики выходных разъемов Variable
– Провод динамика: Используйте провод динамика не длиннее 25 м.
Модуль регулировки громкости
ГРОМК. -
УМЕНЬШ.
( Белый 1 )
ГРОМК. - УВЕЛИЧ.
( Черн./красн. 2 )
ЗАЗЕМЛ.
( Экранирование 3 )
VOL +
VOL -
1
2
3
AUDIO
VIDEO
VOL-CTRL
VARIABLE
AUDIO OUT
AU
DI
O
VIDE
O
VOL-CTRL
VARIABLE
AUDIO OUT
VOL+
VOL-
VOL-CTRL
VARIABLE
AUDIO OUT
Задняя панель телевизора
Модуль регулировки
громкости
Динамик
2
1
