Подключение MediaHub HD
Вывод сигнала на все внешние источники, подключенные к MediaHub HD на стойке администратора отеля.

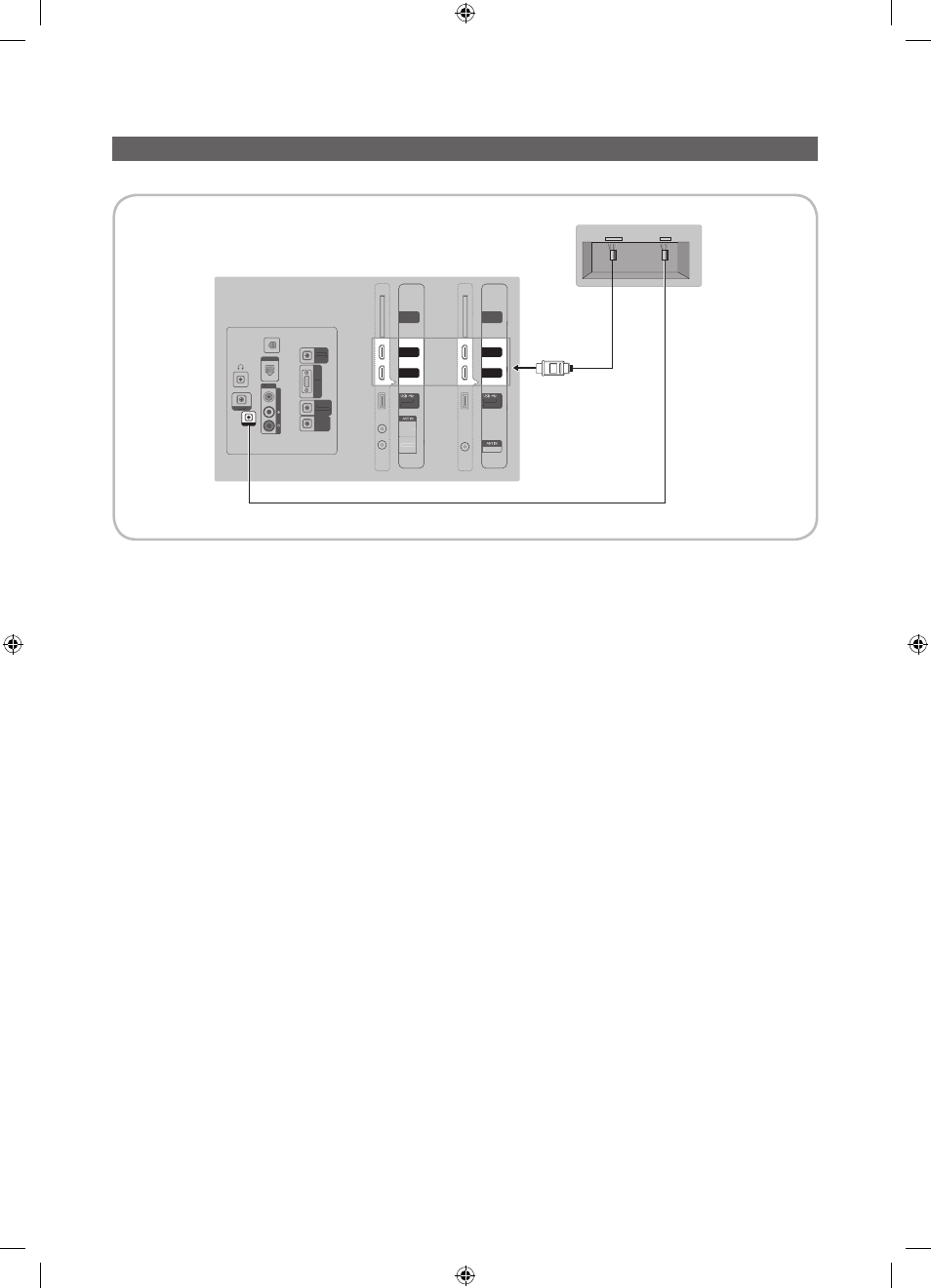

1. Подключите разъем
RJP
телевизора к разъему RS/232 модуля MediaHub HD.
2. Подключите разъем
HDMI IN
телевизора к разъему HDMI модуля MediaHub HD.
• MediaHub HD
– MediaHub HD – это аппаратный модуль, оснащенный различными аудио- и видеовходами (A/V, Audio, PC,
HDMI, USB) и соответствующими выходами. Источники выходных сигналов подключаются к телевизору
через модуль MediaHub. Связь модуля MediaHub с телевизором осуществляется через порт RS232.
Функция Hot Plug & Play позволяет гостям отеля подключать внешние устройства к блоку MediaHub.
Модуль MediaHub обменивается данными с телевизором, отправляя сообщения об активных или
неактивных источниках. Телевизор переключается на активный внешний источник.
– Необходимо соединить разъем HDMI модуля MediaHub с разъемом
HDMI IN
телевизора.
– Затем следует подключить включенный телевизор к модулю RJP в течение 10 секунд.
• Специальные функции
– PIP
– Автоматическое определение
HDMI
USB
RS/232
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
(5V 0.5A)
/ CLONING
SATELLITE
AIR/CABLE
COMMON
INTERFACE
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
(5V 0.5A)
/ CLONING
COMMON
INTERFACE
AIR/CABLE
DATA
HP-ID
RJP
AV IN
AU
DIO
VIDE
O
VOL-CTRL
PC / DVI
AUDIO IN
VARIABLE
AUDIO OUT
PC IN
CLOCK
HDMI IN 2
(DVI)
(
)
HDMI IN 1
(ARC)
(
)
(5V 0.5A)
/ CLONING
SATELLITE
AIR/CABLE
COMMON
INTERFACE
HDMI IN 2
(DVI)
(
)
HDMI IN 1
(ARC)
(
)
(5V 0.5A)
/ CLONING
COMMON
INTERFACE
AIR/CABLE
DATA
HP-ID
RJP
AV IN
AU
DI
O
VID
EO
VOL-CTRL
PC / DVI
AUDIO IN
VARIABLE
AUDIO OUT
PC IN
CLOCK
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
HDMI IN 2
(DVI)
HDMI IN 1
(ARC)
RJP
Задняя панель телевизора
Задняя панель MediaHub HD
2
Кабель HDMI
1
Кабель передачи данных RS-232
