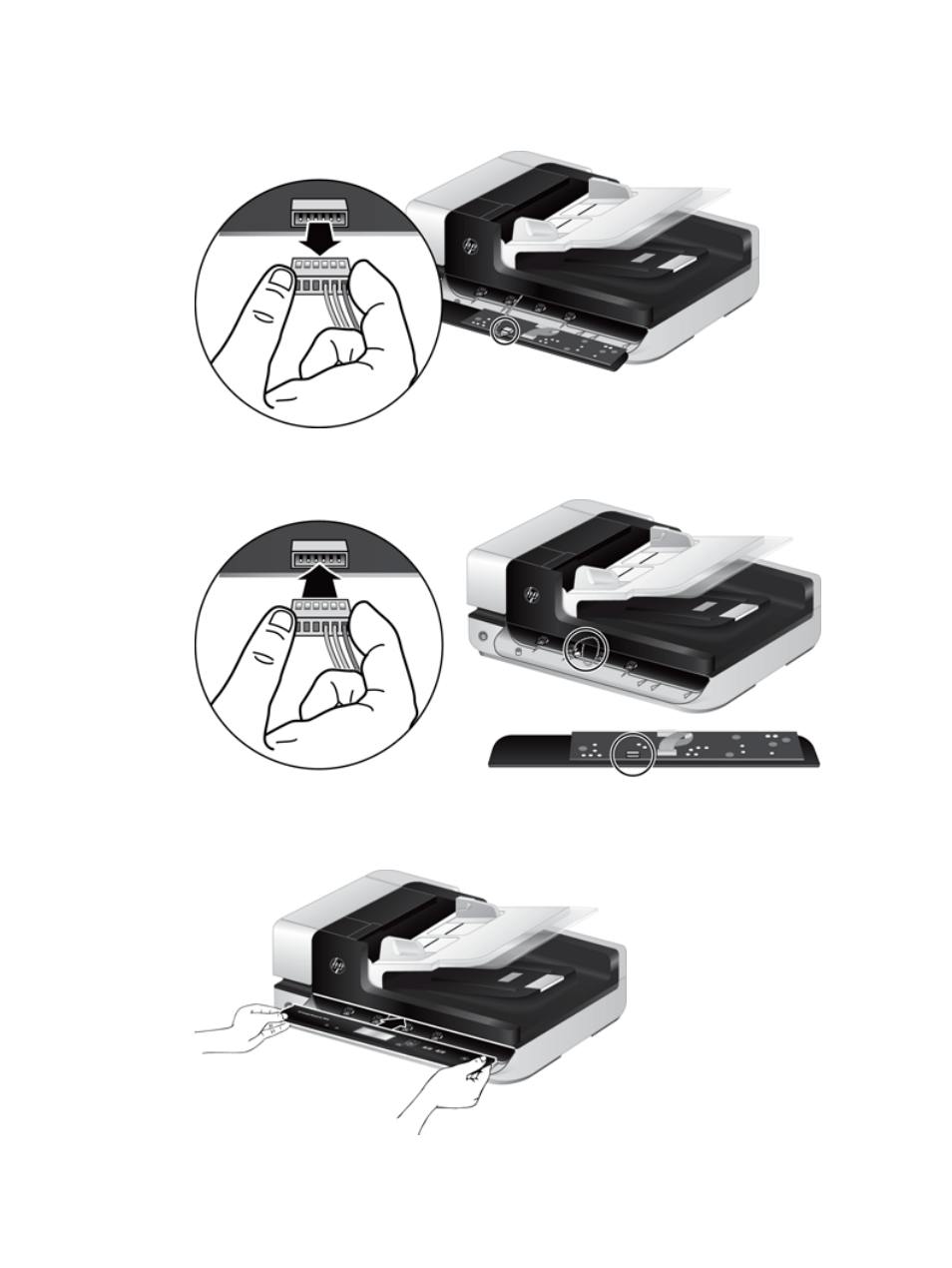

5. Переверните переднюю панель, крепко держа ее одной рукой, отсоедините 6–контактный
разъем и уберите переднюю панель в сторону.
6. Подсоедините новую переднюю панель, сопоставляя пазы 6–контактного разъема с 6–
контактным разъемом на передней панели.
7. Переверните переднюю панель ЖК-дисплеем вверх и расположите переднюю панель
горизонтально накладке передней панели, чтобы 4 выступа на передней панели были
сопоставлены с гнездами выступов сканера.
RUWW Замена передней панели 35
